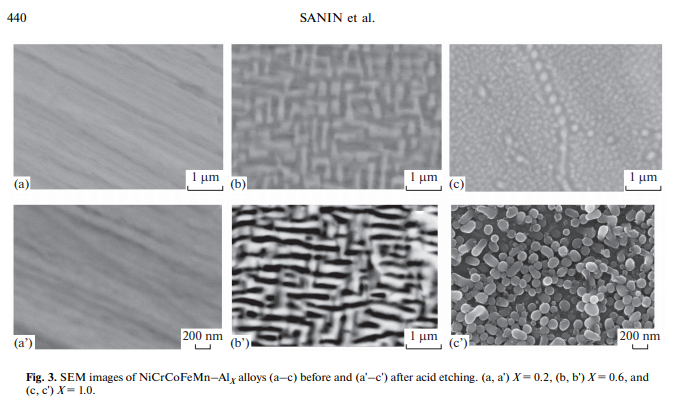

Analysen av strukturella beståndsdelar av de erhållna legeringarna visade att dessa hea består av två faser: en fast lösning baserad på y

αFE och en fast lösning baserad på p/phase (nial intermetallisk förening).--

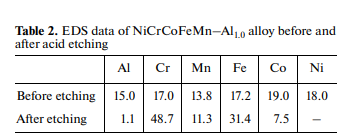

The strukturella beståndsdelar (50-100nm) gör det omöjligt att samla EDS-data. I detta avseende var det av intresse att studera kompositionen av matris och dispersivananoprecipitater. Den erhållnananoskala kompositstrukturen är atypisk för de studerade heas och i framtiden kan sådana kompositioner användas som strukturella material för olika tillämpningar.~



synthesis av casticrcofem - (Ti-Si-B (C)) HEAS



framställning av gjutna HEAS förstärkt med kiselborid med användning av införandet av ett komplex modifierings baserad på Ti-Si -B (c) system i den gröna blandningen med metallotermisk SHS-metod studerades först. Huvudsyftet är att tillhandahålla en kontrollerad faskomposition och erhålla en given struktur bestående av heommatris (cO-CR-Fe-Ni-MN) och förstärkning av fällningar baserat på metallborider och silikider (Ti (CR) C, Ti (Cr) B2, Ti5Si3, etc.). De flesta av elementen som ingår i den studerade kompositionen är reaktiva och kan ha ett ömsesidigt inflytande på förekomsten av kemiska reaktioner under samverkan mellan kompositionen i förbränningsvågen. Det börnoteras att NicRcofoft Hea, även känd som Cantor Alloy, utgör grunden för det somnu kallas familjen av Heas och är multiphas. Det visades emellertid tidigare attnicrcofemn legering, inklusive en beredd med användning av metallotermisk SHS [33, 34], har låghållfasthetsegenskaper [4]. Därför kan bildandet avnya strukturella element förbättra hållfasthetsegenskaperna hos heas av CO-CR-Fe-Ni-MN-systemet. I detta sammanhang gavs särskild uppmärksamhet åt att bestämma och testa syntesregimerna för CO-CR-Fe-Ni-Mn-heoder förstärkt av kiselborid med användning av introduktionen av Ti-Si-B (c) komplexmodifierare.





the SHS-reaktionen kan representeras av följande schema:



na Video Rekord för förbränningsprocess av studerade kompositioner visade att den gröna blandningen för α=0-8 vikt%, kunde bränna och som ett resultat av gjutna förbränningsprodukter bildades. För α=6-8 viktprocent uppvisade emellertid de beredda proverna låg plasticitet och sprickades under slag. SEM-studier av dessa legeringar avslöjade utfällningarna av karbid och boridfaser i huvuddelen av material, inklusive komplexa intermetalliska föreningar, vilket tydligen är orsaken till den ökade brittlenessen. Vi kan således dra slutsatsen att kompositionerna med a<6% är mer lovande för vidare undersökning.

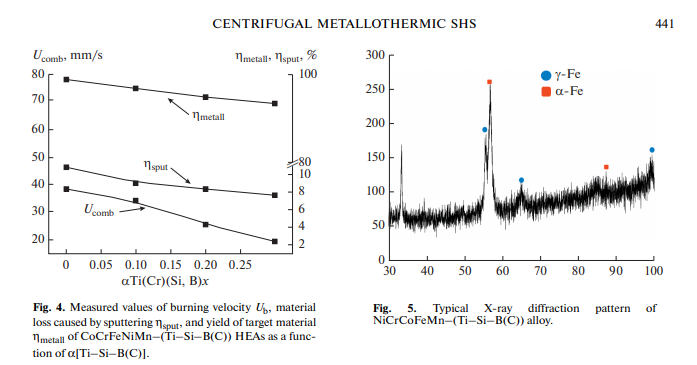

<>6% och a30 g , ingots med klar fasseparation bildades. En ökning av a ledde till en märkbar minskning av den brinnande hastigheten (fig 4).



-



 it är en endaphase struktur och ha Ökad plasticitet [3-6]. Införandet av a [Ti-Si-B (С)] i kompositionen av grön blandning gör det möjligt att styra bildandet av kompositstruktur bestående av homogen matris baserad på heas och stärkta strukturella inklusioner. Den kontrollerade tillsatsen av \"ljus\" -komponenter minskar densiteten av erhållna heas och ökar deras fysikesmekaniska egenskaper. Den samtidiga införandet av

 silicon och bor bidrar till en ökning av olegeringsmotståndet hos legeringar.



--



\\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n De ökade värdena på a (i jämförelse med tidigare studier) förklaras genom föreliggande av eldfasta komponenter såsom borider och silicider i kompositionen \\n \\n. \\ N \\n \\n \\n \\n \\n \\n \\n \\ Nfigure 5 visar det XRD-mönstret som är typiskt förnicrcofemn- (Ti-Si-B (c)). Legeringarna består endast av två faser: α \\nfe (BCC) och y \\ NFE (FCC). XRD-analys avslöjade inga ytterligare faser. Tydligen var koncentrationen av strukturella fällningar under känslighetsgränsen för metoden. En ökning av det komplexa modifieringsinnehållet leder till en obetydlig förändring av fraktionerna av formade fasta lösningar. \\ N \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\ns. Anger homogena strukturer avnicrcofemms legeringar erhållen med TI-Si-B (c) tillsats. Elementkartor (fig 7-9) avslöjadenya strukturella fällningar i matrisen. \\ N \\n \\n \\n \\n
