legering värmebehandlades till tre olika humör villkor:

i Solubilisation (S):. 965 ° C i 1 timme följt av oljehärdning.

 i

 peak åldrandenederbörd (P): Efter solubiliseringsbehandling följdes 720 ºC under 8 h med 2 h kyltid mot 620 ºC och sedan 620 ºC under 8 timmar och luftkylning .

III

Overaging (O):.. efter topp åldrande utfällning, 800 ° C under 36 h, följt av ugnskylning

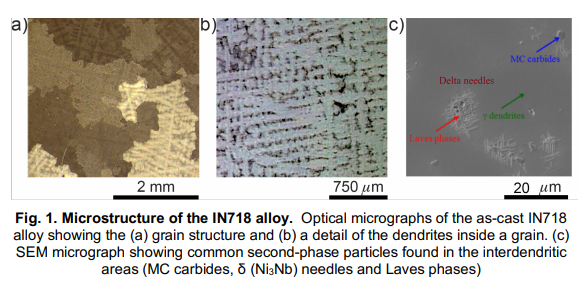

Optical mikrofotografier av den gjutna Inconel 718-legering presenteras i figur 1A och b. Mikrostrukturen karakteriserades av stora oregelbundna korn i millimeterstorleksintervallet. Såsom vanligen uppstår vid stelning utvecklas varje korn genom dendritisk tillväxt, vilket innebär att de interdendritiska regioner som är dekorerade av grova andrafaspartiklar, huvudsakligen 5 (Ni3NB), MC-karbider och Lavesfaser, såsom visas i Fig 1C. Volymfraktionerna av MC-karbider, Lavesfaser och Δnålar var 1,3%, 0,6% respektive 4,4%. Den sekundära dendritarmavståndet var 157 μm ± 23 μm.

-&#

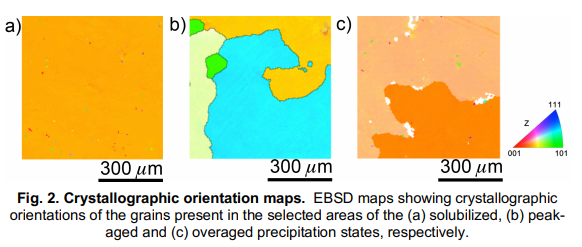

---mätområdet i varje temperament, av storlek 640 μm x 640 μm bestod av en eller en få korn, som visas i EBSD-kartorna i fig 2.A, B och C för den solubiliserade, topp

erade och överdrivna utfällningsstaterna, varvid respektive

101; Färgkoden indikerar den kristallografiska riktningen av ytan som ärnormal i varje fall.

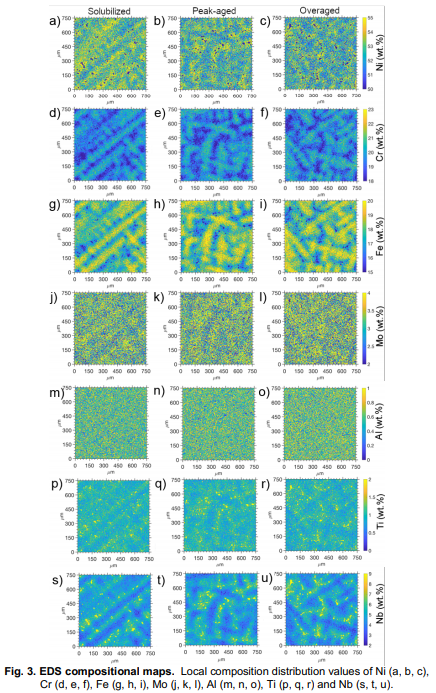

&#-due till de olika diffusionshastigheterna för varje kemiskt element, förväntas kemiska segregeringar i det gjutna materialet vid dendriten skala. Fig. 3 visar kompositionskartorna i de tre representativa områdena för de sju viktigaste legeringselementen i denna legering: Ni, Cr, Fe, MO, Al, Ti och Nb. Kartorna visar att Ni presenterade en liten segregation mot interdendritiska utrymmena och att det var frånvarande från den andra-phase partiklar finns i de interdendritiska områden. Å andra sidan, eftersom diffusionen av CR och Fe är långsammare än andra element [7,8], tenderade de att lokaliseras i den centrala kärnregionen. I fallet med Mo och Al var deras innehåll lägre än de andra elementen och fördelades homogent längs de olika mikrostrukturfunktionerna. Tvärtom, Ti segregerade starkt till de interdendritiska områden, med en del på bildandet av de sekundära faser partiklarnanärvarande i dessa regioner, främst MC-karbider. Slutligen segregerade NB mot den yttre regionen dendriterna, in i det interdendritiska området och de andraphase-partiklarna. Som ett resultat, och även om den genomsnittliga Nb-halten var 5,1 vikt-.%, Nb-halten av dendrit kärnan var så låg som 2 vikt-.%, Medan de Nb-nivåer i de interdendritiska regionerna, bort från den andra

phase partiklar,nådde 8 vikt-.%. Lavesfaserna och Δnålarna uppträdde som öar som innehöll ca 25 viktprocent.% Obs. Inga signifikanta skillnader i form av kemisk segregering hittades med temperament, vilket indikerar att temperaturerna och tiderna inte var höga eller tillräckligt långa för att homogenisera den kemiska kompositionen.

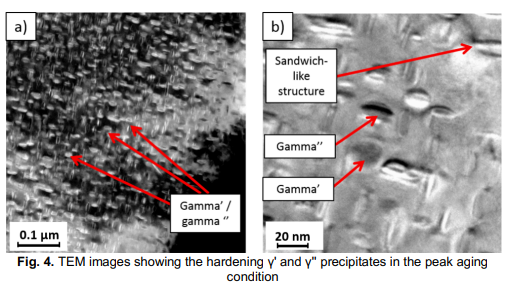

, utfällningarna i det toppålda tillståndet karakteriserades av TEM. Alloymatrisen innefattar en FCC �-fas som består av en Ni-baserad fast lösning. Matrisen stärks av en intermetallisk FCC’fas med sammansättningen Ni3 (Ti, Al) och en BCT’’fas med sammansättningen Ni3Nb bildas under åldring [9]. Fig. 4 visar tema bilder av provet i toppåldern vid olika förstoringar. � '' fälles uppvisar en långsträckt skivform, varvid

101;när � 'fälles ärnästan sfäroidala. Båda hade en genomsnittlig storlek på 20nm. Närvaron av komplexa fällningarna består av två halv

spheroidal 'partiklar sandwichande en '' skivashape fällning kunde också observeras, såsom visas i fig. 4b.------

2.2.

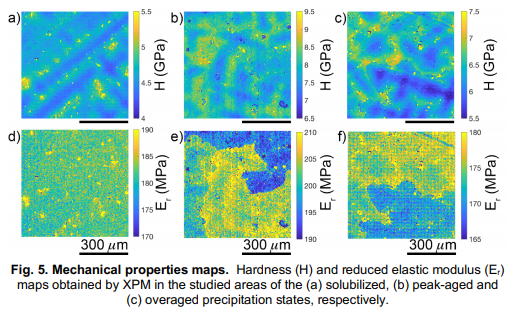

Mekaniska egenskaper Hårdheten (H) och reducerade elastiska modul (er) kartor för det solubiliserade, toppaged och överdrivna utfällningsstaten visas i fig. 5 Ac och df, respektive. De genomsnittliga hårdhetsvärdena, utan att överväga andra faspartiklarna, var 4,7, 7,8 och 6,2 GPa för den solubiliserade, toppsamma respektive överdrivna temperament. Emellertid de hårdhetsvärdena visade en stark gradient vid den dendrit skala, med lägre värden inom dendritarmarna kärnor som tenderar att öka mot de interdendritiska regionerna (fig. 5.a

c). Hårdhetsskillnaden mellan dendritkärnan och den interdendritiska regionen

\\n \\n \\nwas så hög som 2 GPA, beroende på temperament. Dessutom, de andra faserna belägna i interdendritiska utrymmena, huvudsakligen MC-karbider, presenterade de högsta hårdhetsvärden (upp till 30 GPa). \\ N \\n \\n \\n \\n \\n \\n \\n \\n \\n
