Alloy R41

legering R41, UNS N07041, Rene41, W.Nr.2.4665, Hynesslegering R41, J1610, snickar41

I intervallet 650-900 "production 176C" har den hög dragfasthet, hållfasthet och lockstyrka samt god oxidationsresistens.Den är lämplig för tillverkning av högtemperaturdelar av flyg- och rymdfarkostmotorer som kräver hög styrka under 870-8884251 och oxidationsmotstånd under 980 84251;.

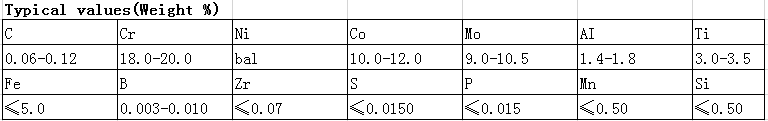

Fysiska egenskaper

Smältpunkt: 1316-1371 ’Dråp851’.

Density: 8.27 g/cm3

Hårdhet: ’Pigghor 8804;363 (HBS)

Magnetisk: < 1.002 H/m

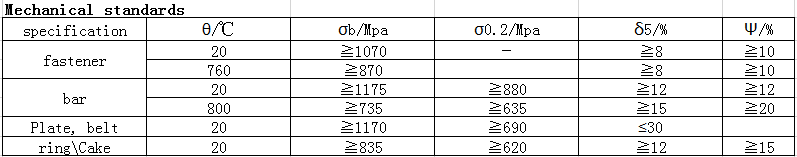

Verkställande standard

AMS 5545

AMS 5712

AMS 5713

Bearbetning

Formaliteter

Stålgötet bör homogeniseras innan det smids, och uppvärmningstemperaturen vid smidningen är 1100. " 1180:.

Delar värmebehandling

1.För att arbeta vid en lägre temperatur krävs att delarna har hög draghållfasthet och utmattningsförmåga, med hjälp av 1080 ’88511;, luftkylning +760 +7684251;, 16H, luftkylning

2.När man arbetar vid hög temperatur och kräver hög termisk styrka är värmebehandlingsspecifikationen 1180 84251;, luftkylning +900:’9084251; 4H, luftkylning.

Svetsarbete

Legeringar kan svetsas genom fusionssvetsning, diffusionsvetsning, friktionssvetsning och andra metoder.

Fält för program

l Motorkomponenter

l Motorkompressor, turbinbock, bärring

l Mottagare, superladdningsanordning, turbinmönster

l Efterbrännande delar och fästanordningar

l Fastningsmedel och svetsbärande delar
