Figure 2 visar SEM-bilderna av AM IN625 under fyra olika förhållanden (Figur 2A, som-fabricerad, Figur 2B, en timme vid 700 ° C, Figur 2C, 24 h vid 700 ° C och figur 2D, en timme vid 800 ◦C), med de avbildade ytorna parallellt med byggriktningen. Den dendritiska mikrostrukturen är synlig i alla fyra bilderna. En EDS-analys av det som-fabricerade provet avslöjar att de interdendritiska regionerna är berikade i NB och Mo, och de dendritiska regionerna är berikade i NI och Cr. Effekterna av olika värmebehandlingsförhållanden på mikrostrukturerna är subtila, med en-hour-värmebehandling vid 700 ° C vilket leder till inga visuellt observerbara skillnader under mätförhållandena. Däremot främjar en långvarig värmebehandling vid 700 ° C bildandet av utfällningar av en blodplättmorfologinära de interdendritiska regionerna. Morfologin i denna fas är förenlig med tidigare observation av 5-fasen, varvid kärnbildningen av 5-fasen är mer gynnsam med en högre koncentration av NB och Mo [33].

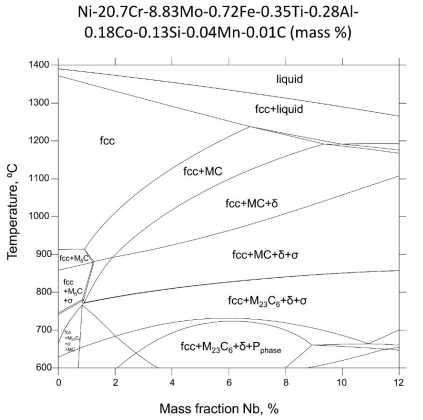

'figure 1. En stadig-state NB-isopleth sektion av i625-fasdiagram konstruerat med antagande av en komposition av Ni-20.7CR-8.83mo-0.72fe-0.35ti-0.28al-0.18co-0.13si-0. 04mn-0.01c (massa%).



---

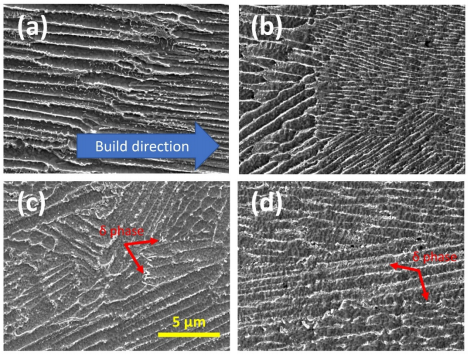

figurera 2. mikrostruktur i AM IN625 under fyra olika förhållanden (a) som

fabricated, b) efter en

hour värme Behandling vid 700 ° C, (c) efter en 24 h värmebehandling vid 700 ° C och (d) efter enhour-värmebehandling vid 800 ° C. De avbildade ytorna är alla parallella med byggriktningen. Röda pilar i (c, d) markera trombocyten Δ-fasen utfälles.-----

-----enHour värmebehandling vid 800 ◦C leder till en liknande förändring i mikrostrukturen med bildandet av A-fasen utfälles, såsom observerats i figur 2C (24 h vid 700 ° C). Vinoterar att i både figur 2c, d, Δ-utfällningarna har jämförbara storlekar. Skillnaden i värmebehandlingsvaraktigheten tyder på att utfällningskinetiken hos 5-fasfällningarna accelereras mycket vid 800 ° C, jämfört med 700 ° C, vilket är förenligt med TTT-diagrammen [33,36] som tidigare konstruerats för AM IN625. Denna avmattning i utfällningstillväxt kan vara signifikant för återståendestress relief värmebehandling. Tidigareneutrondiffraktionsresterande spänningsexperiment visade att en hour-värmebehandling vid 870 ◦C [6] och tvåhour-värmebehandling vid 800 ° C skulle effektivt kunna minska kvarvarande spänningar till mindre än 13% av det ursprungliga, somfabriceradenivåer. Värmebehandling vid dessa temperaturer skapar emellertid ett gynnsamt termodynamiskt tillstånd för utfällningen av 5-fasen utfällningarna. I båda fallen (en timme vid 870 ° C och två timmar vid 800 ° C) har den huvuddimensionen av A-fasen en jämförbarnominell storlek av ≈500nm [21,24]. Dessa stora utfällningar växer företrädesvis i de interdendritiska regionerna och minskar duktiliteten, frakturens seghet och korrosionsbeständigheten hos i625 [37,38].

figur 3 visar in situ XRD-data av AM IN625 som förvärvats under en isotermisk håll vid 700 ◦c för 10,5 h. Den XRD-data som erhållits före värmebehandlingen vid rumstemperatur tyder på att IN625 i sitt

fabricerade tillstånd har en FCC-matrisfas med en gitterkonstant av (3,595 ± 0,002) Å, utan ytterligare detekterbara faser. Det är värt attnotera att synkrotron XRD-mätningarna utfördes med hög flöde och mycket penetrerande Xrays med en enda

photon räkningsdetektor. Denna mätkänslighet innebär att de jämviktsfaser som förutses i fasdiagrammet annat än matrisfasen inte hade tillräcklig tid att bilda inågon signifikant mängd under byggnaden. Singlefasen som

fabricerad matrisfas representerar utgångspunkten för det efterföljande fasta ämnet

-

-

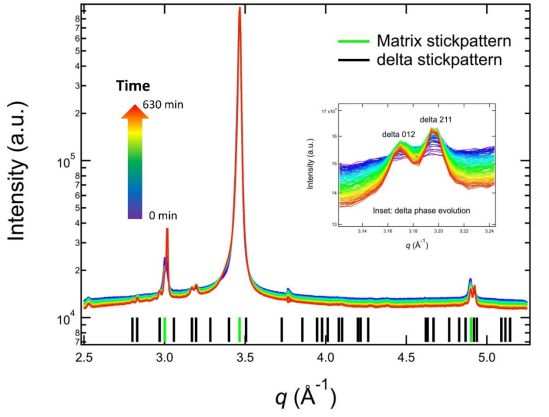

figurera 3. i situ synkrotron XRD-data som förvärvats under en isotermisk värmebehandling av AM IN625 vid 700 ◦C. Insatsen visar utvecklingen av A012-toppen och A 211-toppen. Datauppsamlingstiden följer den pilade färgskalan. De beräknade pinnmönstren motsvarar en FCC-matrisfas och en orthorhombisk A-fas. \\ N \\n \\n \\n \\n \\n \\nthe in situ XRD-data som förvärvats under värmebehandlingen tillåter oss att övervaka den termiskt inducerade fastransformationen. Såsom visas i figur 3 utvecklades XRD-data kontinuerligt vid 700 ° C, varvid huvudfunktionen var en monotonisk ökning av toppintensiteter hos enny familj av toppar. Dessanya toppar hör till en orthorhombisk struktur. Stickmönstren i figur 3 beräknas baserat på en ortorhombisk fas med gitterparametrar på 5,109 Å, 4,232 Å och 4.487Å och en FCC-fas med en gitterkonstant på 3,626 Å. Dessa gitterparametrar är värdena vid 700 ° C för att direkt jämföra stavmönstren och de in situ experimentella data. A-topparna är svaga. Därför använde vi en insats för att markera tiden \\ Ndependent förändringar av två karakteristiska toppar av A-fasen (5 012 och A 211). Förutom den fortsatta tillväxten av toppintensiteten observerade vi också en minskning av toppbredden, vilket är en indikation på fällningstillväxt \\n \\n \\n \\n \\n \\nnanoggrann analys baserad på in situ XRD kan avslöja De strukturella förändringarna i både FCC-matrisen och fällningarna. Figur 4 visar utvecklingen av gitterkonstanten hos FCC-matrisen. Vi observerade en monotonisk minskning i gitterkonstanten, vilket indikerar att elementen med stora atomradier, såsom Nb och Mo, gradvis utarmades från matrisen. Detta fenomen är förenligt med utfällningen av A-fasfällningar som konsumerar NB och Mo, såsom illustreras av figur 3. Denna reduktion i matrisgitterparametern som är associerad med utfällningen av 5-fasfällningarna observeras också i drift \\ Nexposed i625 [39] , förutom att en långvarig värmebehandling (500 h) vid 850 ◦C krävs för förändringen i gitterparametern för att detekteras \\n \\n. \\n \\n \\n \\n \\n
