1. Introduction

\\ Inga av de största problemen i tekniken för att gjuta värmebeständiganickellegeringar är möjligheten att forma deras struktur, som ger de önskade gjutning fastigheter. Kombination av krypstyrka, uthållighet under termoMekanisk trötthet och plasticitet avnickel-based superlegeringar, optimerade för specifika tillämpningar inom luftfartsgasturbiner kan uppnås, till exempel- by en lämplig selec&116 ; jon av storlek, orientering och enhetlighet av korn.#



----



based superlegeringar ökar tillsammans med kornstorleken under vissa värmevillkor och mekaniska massor. I många fall minskar emellertid utbytesstyrka och draghållfasthet. Dessutom är fina-grained struktur av gjutgods kännetecknas av en högre hastighet av stadig kryp [1-4].-



Therefore, är det rimligt att behärska förmågan att styra formningen av den ursprungliga strukturen av dessa legeringar, tillräckliga för att arbetsvillkoren för de artiklar produceras. Metoder för styrning av kornstorleken hos gjutna värmeresistantnickellegeringar innefattar huvudsakligen; Ändring av ytan, som utsätter en stelningsfri legering till mekaniska faktorer och volymetrisk modifiering av en vätskeglegering genom införande av lämpliga tillsatser, heterogenanukleanter [5-7]. I litteraturen finns det en hel del information om mikrostrukturen förfining avnickelsuperlegeringar med användning av en raffineringsmetod [8] och modifiera med mikrotillsatser [9-10].--======-studien bestod i att bedöma inverkan av yt- och volym modifiering och dubbel filtrering under häll formarna på stabilitet under accelererad krypning av gjutjärnsprodukter av avfallsprodukter avnickel-based superlegeringar iN713C och MAR

247. Inverkan av mikrogradens storlek på egenskaperna hos hög

temperaturkryp under förutsättningarna för två varianter av studien analyserades. Krypegenskaperna hos variant I erhölls på basis av tidigare studier av dessa legeringar med parametrarna T
982 ° C, σ

150MPa [1] .Variant II ingår utföra legeringskryptester av IN713C med parametrarna T

760 ° C , σ400MPA och legering mar247 med parametrarna t 982 ° C, σ200mpa. De studier som simulerade förstöringsprocesser observerades under de extrema förhållandena mest ansträngande delar av turbinmotorer. Villkor för bildandet och tillväxten av sprickorna i proven, med beaktande av de stereologiska egenskaperna hos makroand mikrostruktur av material, analyserades. Resultaten från laboratorietest tillåta en första bedömning av lämpligheten av olika tekniker för att modifieranickel=based superlegeringar för specifika tillämpningar inom luftfarten gasturbiner.=----2.

Material och forskningsmetodik Fyra grupper av gängade prover med dimensioner (M12, do
6,0 mm lo

32 mm) framställdes. Prover för mekanisk provning av makro

och mikrostruktur var tillverkade av gjutgods för vilka ett utgångs mängmaterialet var avfall frånnickelbased superlegeringen IN

713C och MAR

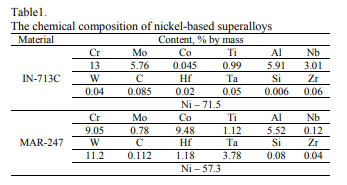

247 med den kemiska sammansättningen visade i tabellen1.

 -

Castings erhölls som ett resultat av följande fyra gjutningsexperiment:. 1-

Cast IN

713C, ( en form av blå, blå filter) 2.-

Cast IN

713C, (en form av vitt, blått filter) 3.-

Cast MAR

247, (en form av blå, blå filter)/

4

-Cast MAR"247., (en form av vitt, blått filter)"-

smältning av malm avfallsprodukter i degeln av AI2O3, och sedan gjutning genomfördes i en vakuuminduktionsugn typ IS 5

III, av Leybold-Heraeus. Experiment 2 och 4 inkluderade att forma en makrostruktur av material endast under förfarandet för volymmodifiering. Under experiment 1 och 3 under förutsättningarna för kombinerad modifiering, så kallad yta och volymändring.

total procedur av yta och volym modifiering krävde appliceringen av såcalled=blue=form (med en modifierande beläggning=coal2O4) och placera ytterligare filter innehållande också en koboltaluminat i runnerrätten. Ett ytterligare resultat av lösningen var en dubbelfiltrering av legeringen.=-=/=/-

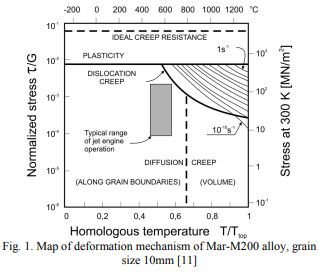

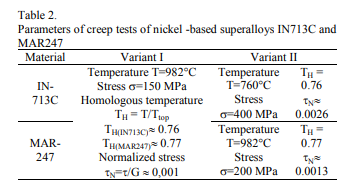

\\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n Olika testparametrar användes inklusive parametrarna som motsvarar de acceptansprov som används i WSK Rzeszów kompatibel med tekniska rapportkort för en given superlegering (för IN713C: t \\n982 ° C, σ \\n150mpa, för mar247: t \\n982 ° C, σ \\n200mpa). Krypstest utfördes på maskinen Walterbai AG LFMZ \\ N30KN. Studien genomfördes med de parametrar som anges i tabellen. 1. Tabell 1 listar även de parametrar som bestämmer de deformation mekanismer av denna grupp av legeringar (fig. 1), [11, 12], så kalladenormaliserade spänning xn \\ Nt \\nG och homolog temperatur TH \\nT \\nTtop. Variation av krypstestparametrar (tabell 1) utformades för att erhålla information om påverkan av kornstorlek på materialets krypegenskaper. Kunskapen inom detta område kommer att möjliggöra att forma en makrostruktur av gjutna komponenter i gjuteriprocesserna på ett rationellt sätt, beroende på applikationerna i luftfartsturbinmotorn. Viktiga faktorer för egenskaperna hos gjutningsmakrostrukturen är främst villkoren för deras termo \\nmechanical laster. \\ N \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n
