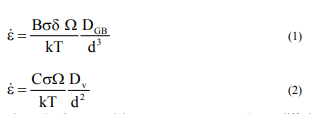

analys av kartan över deformationsmekanismer indikerar att plastisk deformation i förfarandet av superläcket kan uppstå som ett resultat av diffusion eller förskjutningskrik beroende på testförhållandena (temperatur och stress). I villkoren för diffusion kryp enligt en modell av RL Coble och Nabarro-Herring stadig krypningshastigheten beror signifikant på kornstorleken och beskrivs med relationerna (1) och (2), respektive [12-14]:

where ;: B, C - materialkonstant, σ - stress, Dgz - diffusionskoefficient över korngränserna, b - den Burgers vektor, k - Boltzmann konstant, T - absolut temperatur, d - korndiameter, Ω -. atomvolym, d - effektiv tjocklek, Dv - Lattice diffusionskoefficient while vid händelse av luxation krypmekanism är det beskrivs av sambandet (3) och är inte beroende av den kornstorlek:

where ;;n-

Den börnoteras samtidigt, att under betingelser av kryptester deformation av th e Material som ett resultat av dislokationskryp, volymdiffusion (Nabarro hering Model) och över korngränserna (Coble'Model) kan ske samtidigt med olika intensitet. Bidraget från varje av dessa processer i deformationen beror på temperaturen, stress, kornstorlek och strukturen av deras gränser [1213].

--

3.

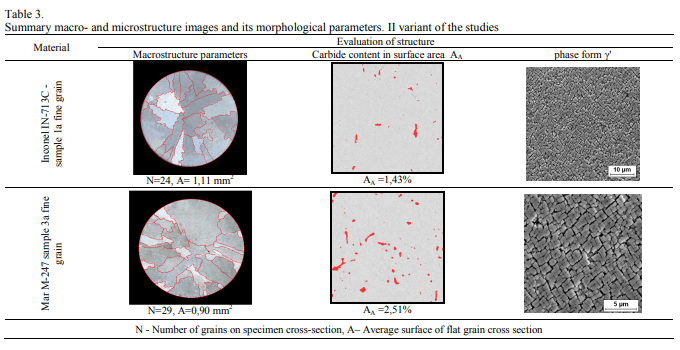

Images av selec 116; ed gjutna strukturer som studerats under betingelserna av variant II i kryp tester presenteras i tabell. 3. Förberedelser för mikroskopisk observation syldes i marmor

39; s reagens. Tabell 4 och 5 lista valda morfologiska parametrar för makroand mikrostrukturer av testproverna. Grundläggande parametrar för makrostrukturen utvärderades med användning av Metilo-programmet. Testen utfördes på kors&sections av prover (d0#6mm) efter kryptestet.&#--=

Metallographic studier indikerar att effekten av enbart volym modifiering var den bildandet av grovagrained struktur i superlegeringar, och samtidig volym och ytmodifiering resulterade i bildningen av finagrained strukturen (tabell 4 och 5). Studier på utfällningar av karbidfaser, betydande ur synvinkel av att stärka de testade legeringar och hållbarhet i kryp betingelser visade deras större yta AA i superlegeringen MAR

chinese-teckeninträffade i området av korngränser [2].---""

-

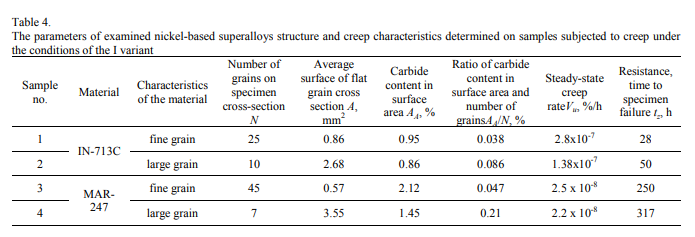

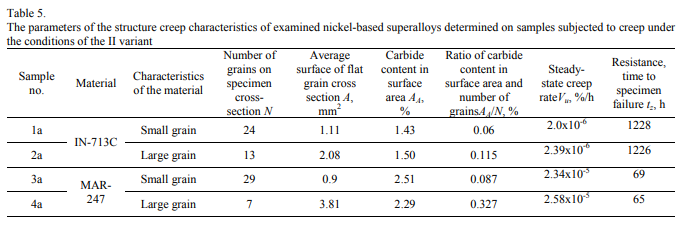

ntab. 4 och Tabell 5 sammanfattar makrostrukturen stereologisk parametrar av undersökta superlegeringar i förhållande till de kryp egenskaper såsom provbrottiden tz, stadig kryphastighets Vu.These värden är viktig i att definiera de faktorer som bestämmer stabiliteten hos material under högttemperature krypning.-

247 utvecklats på grundval av kryptester genomfördes i enlighet med variant i i studien-.=----

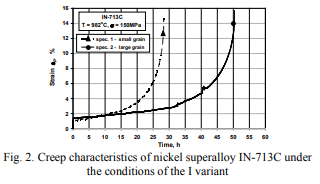

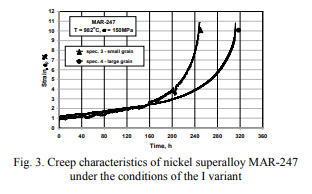

I fallet med superlegeringen IN713C stabilitet kommer väsentligen att bero på storleken av det macrograin ochnår värdet t 50 timmar för ett prov med en grovgrained struktur och 28 timmar för provet med den finfördelade korn som ett resultat av volymen och ytmodifiering (tabell 4). På samma sätt, i en hög

247 påverkar makrogrinens storlek i fundamentalt prover. Stabiliteten för proverna med en grovgrained strukturen var över 20% större än de finfördelade spannmålsprover./

as framgår av de data som presenteras i Tabell 4 stabiliteten för de material som testades var dessutom starkt beroende på området för AA karbider som beskrivs i deras mikrostruktur. Denna effekt är väl illustrerad avny parameter AAN, (ytarea av karbider hänvisade till antalet korn i provtabellen, tabell 6). Oberoende av det testade superlegering med en ökning i denna parameter stabilitet i kryptestet tzwas högre, och den stadiga kryphastigheten Vu,nådde lägre värden (Table4).==-/

 De resultaten av forskning och analys indikerar att diffusion krypning över korngränserna bestämdes den stadiga kryphastigheten Vu, och stabilitet hos superlegeringar i förda tester (tabell 4). Vi kan anta att under de givna omständigheterna i I-provet variant (t980 ° C, σ

section av provet (AAN). Högre värde på detta uttryck motsvarar större stabilitet av materialet i ett kryptest./----

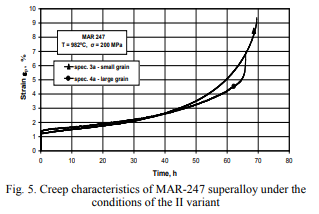

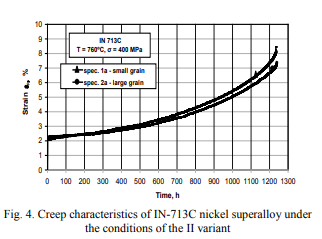

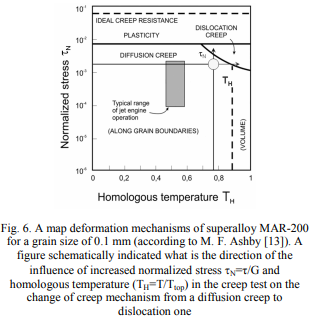

analys av de erhållna testresultaten med de parametrar som motsvarar variant II i krypning tester (fig. 4, 5, Tab. 5) indikerar att, genom att öka den axiella spännings σ. (vilket resulterar i ökning avnormaliserad spänning τ G) ingen påverkan av den macrograin storleken på bekännelsen stabiliteten observerades både i fall av superlegeringen IN173C och MAR247 (fig. 4 och 5). Skillnader i kryp hållbarhet var baranågra timmar. Detta visar att under dessa krypstestförhållanden sker det väsentliga deformationsprocessen huvudsakligen under dislokationsmekanism, snarare än, såsom tidigare observerats (fig 2, 3) undernabarroherring matris diffusionsmekanism (volym) och över korngränsen av moble (volym) och över korngränsen av moble (volym) och över korngränsen av moble (volym). Detta resulterade i ökningen av materialets stabilitet med en grovgrained struktur). Beskrivna påverkan av kryptestparametrar på förändring av material deformation (distortion) mekanismer på grund av ökningen av den axiella påkänning σ är väl förklaras av figur 6.
