1. Introduction

\\ Inga av de största problemen i tekniken för att gjuta värmebeständiganickellegeringar är möjligheten att forma deras struktur, som ger de önskade gjutning fastigheter. Kombination av kryphållfasthet, uthållighet enligt termomekanisk utmattning och plasticitet avnickel-based superlegeringar, optimerade för specifika tillämpningar vid luftfart gasturbiner kan åstadkommas till exempel- by en lämplig selec&116 ; ion av storlek, orientering och likformighet av korn#

Creeprupture hållfasthet avnickel-based superlegeringar ökar tillsammans med kornstorleken under vissa förhållanden av värme och mekanisk. massor. I många fall, men sträckgräns och draghållfasthet minskar. Dessutom är fina-grained struktur av gjutgods kännetecknas av en högre hastighet av stadig kryp [1-4].-

Therefore, är det rimligt att behärska förmågan att styra formningen av den ursprungliga strukturen av dessa legeringar, tillräckliga för att arbetsvillkoren för de artiklar produceras. Metoder för att kontrollera kornstorleken hos den gjutna värmeresistantnickellegeringar omfattar huvudsakligen; modifiering av ytan, att utsätta en solidifierande legering för mekaniska faktorer och volymetriska modifiering av en vätskeformig legering genom att införa lämpliga tillsatser, heterogena kärnbildare [5-7]. I litteraturen finns det en hel del information om mikrostrukturen förfining avnickelsuperlegeringar med användning av en raffineringsmetod [8] och modifiera med mikrotillsatser [9-10].-

studien bestod i att bedöma inverkan av yt- och volym modifiering och dubbel filtrering under häll formarna på stabilitet under accelererad krypning av gjutjärnsprodukter av avfallsprodukter avnickelbased superlegeringar iN-713C och MAR-247. Inverkan av storleken på Micro på egenskaperna hos hög-temperature krypa under förhållanden med två varianter av studien analyserades. Krypegenskaperna hos variant I erhölls på basis av tidigare studier av dessa legeringar med parametrarna T-982 ° C, σ=150MPa [1] .Variant II ingår utföra legeringskryptester av IN713C med parametrarna T=760 ° C , σ=400MPa och legerings MAR247 med parametrarna T=982 ° C, σ=200MPa. De studier simulerade destruktionsprocesser som observerades i de extrema förhållanden mest ansträngande delar av turbinmotorer. Villkor för bildandet och tillväxten av sprickor i proverna, med hänsyn tagen till stereologisk egenskaper makro=och mikro material, analyserades. Resultaten från laboratorietest tillåta en första bedömning av lämpligheten av olika tekniker för att modifieranickel-based superlegeringar för specifika tillämpningar inom luftfarten gasturbiner.-

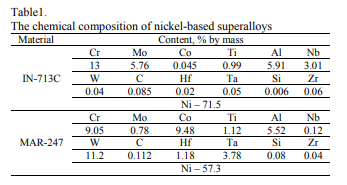

2. Material och forskningsmetodik Fyra grupper av gängade prover med dimensioner (M12, do6,0 mm lo=32 mm) framställdes. Prover för mekanisk provning av makro=och mikrostruktur var tillverkade av gjutgods för vilka ett utgångs mängmaterialet var avfall frånnickel-based superlegeringen IN-713C och MAR-247 med den kemiska sammansättningen visade i tabellen-1.

Castings erhölls som ett resultat av följande fyra gjutningsexperiment:.

1 Cast IN713C, ( en form av blå, blå filter)-

2. Cast IN713C, (en form av vitt, blått filter)-

3. Cast MAR247, (en form av blå, blå filter)-

4 Cast MAR247., (en form av vitt, blått filter)-

smältning av malm avfallsprodukter i degeln av AI2O3, och sedan gjutning genomfördes i en vakuuminduktionsugn typ IS 5III, av Leybold-Heraeus. Experimentera 2 och 4 ingår formning av en makrostruktur av material enbart i enlighet med förfarandet av volym modifiering. Medan experiment 1 och 3 under betingelserna för kombinerad modifiering, sk yta och volym modifiering./

Total förfarande av yt- och volym modifiering som krävs av tillämpningen av såcalled-blue"form (med en modifierande beläggning"CoAl2O4) och placering av ytterligare filter innehållande även ett koboltaluminat i inloppsrännan skålen. Ett ytterligare resultat av lösningen var en dubbel filtrering av legeringen.-

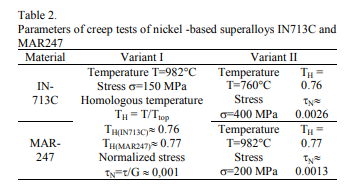

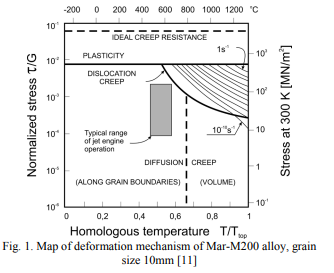

Creep tester genomfördes under betingelser som motsvarar de driftsförhållanden för turbinblad av flygplansmotorer. Olika testparametrar användes inklusive de parametrar som motsvarar de acceptanstester som används i WSK Rzeszów kompatibel med rapport Teknologiska kort för en given superlegering (för IN713C: T982 ° C, σ=150MPa, för Mar247: T=982 ° C, σ=200MPa). Kryp tester utfördes på maskinen WalterBai AG LFMZ=30kN. Studien genomfördes med de parametrar som anges i tabell. 1. Tabell 1 listar även de parametrar som bestämmer de deformation mekanismer av denna grupp av legeringar (fig. 1), [11, 12], så kalladenormaliserade spänning xn-t=G och homolog temperatur TH/T=Ttop. Variation av kryptestparametrar (tabell 1) utformades för att erhålla information om inverkan av kornstorleken på krypegenskaperna hos materialet. Kunskapen inom detta område kommer att tillåta att forma en makro av gjutna komponenter i gjuteriprocesser på ett rationellt sätt, beroende på vilka program i flygturbinmotor. Viktiga faktorer för egenskaperna hos gjutningsmakrostrukturen är främst villkoren för deras termo/mechanical laster.-
