Detnuvarande arbetet undersöker hur mycket stora (erbo/1 vs./15) och små (tre erbo/15-varianter) variationer i legeringskomposition påverkar deras termoelastiska egenskaper. Första målet: Jämförelsen av två olika legeringar (stor variation i legeringskompositioner) hjälper i den övergripande strävan att röra sig mot en superlegering enda-crystal teknik, where dyra och strategiska legeringselement såsom Re, vilka är kända för att tillhandahålla en hög kryphållfasthet, är ersäte d av andra element utan att äventyra den mekaniska hållfastheten. Elastiska och krypa egenskaper är båda viktiga i detta avseende. Det har föreslagits att detta kan uppnås genom att ökanivåerna av MO, Ti och W [34]. Vidare behövs elastiska koefficienter i hög-Temperature-teknik för att designa komponenter, vilket måste motstå termisk trötthetsladdning. Därför görs en ansträngning i detnuvarande arbetet för att mäta elastiska koefficienter. Andra målet: En detaljerad förståelse av rollen som enskilda legeringselement kan endast erhållas,när effekten av ett visst element studeras. Jämförelsen av de tre erbo/15-varianterna bidrar till i detta avseende. Tredje målet: I synnerhet är potentialen för hög-resolution dilatometri som ett förfarande för bestämning av hög C-solvus temperaturer&undersökt. För detta ändamål jämför vi experimentella resultat för C-solvus temperaturer erhållna med hög-&temperatur dilatometri med teoretiska termokalc beräkningar [35]. Kvaliteten på ThermoCalc förutsägelser bedöms genom att jämföra dess förutsägelser för de kemiska kompositionerna enligt cand c-phases erhölls med användning av 3D-atom sond tomog-&raphy (3D-ATP) [36] och transmissionselektronmikroskopi (TEM) [32 ]. Att etablera höga-resolution mätningar av termisk expansion som ett förfarande för bestämning c-solvus utgör en betydande pro-&gress i superlegeringsteknik.

resultaten diskuteras i ljuset av tidigare arbete publiceras i litteraturen. Områden, som kräver ytterligare forskning, är markerade.

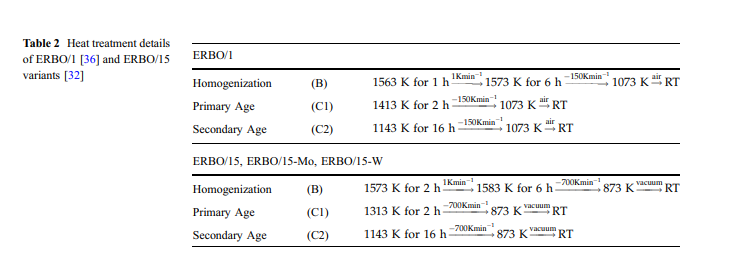

/Material, experiment och metoder material: I detnuvarande arbetet undersöks fyra material. Derasnominella kemiska kompositioner är listade i tabell 1. Erbo-1 är en CMSX&4-typ av legering, detaljer om bearbetning, multipel steg värmebehandling och mikrostruktur har publicerats#/-101; [32, 33, 36, 37]. Erbo-15 är en låg-density refree single-crystal Ni/base Superalloy, som har utvecklats av Rettig et al. [34] Använda ennumerisk termodynamisk multi/criteria optimeringsmetod. I föreliggande arbete, jämför vi Erbo/15 med två magrare Erbo-15 varianter, vilka innehåller mindre W och mindre Mo (Erbo/15-W och Erbo/15-MO). Värmebehandlingsdetaljerna för de fyra undersökta legeringarna presenteras i tabell 2. Medan Erbo/1 var värme-behandlad av Doncasters precisionsgjutning i Bochum utfördes värmebehandlingarna hos Erbo15-varianterna i en anpassadbuilt vakuumvärmebehandlingsugn från Carbolite Gero av typ LHTM //100-200/16 1g. Detaljerad information om värmebehandlingsförfarandet dokumenteras i [32] och [36]. Elektronprobemikroanalys (EPMA) utfördes med användning av en elektronprobe mikroanalyzer SX 50 för Erbo/1 och en fältutsläppselektronmikroprock av typ SXFIVEFE för ERBO-15 och dess två derivat, båda från Cameca. Det är välkänt att legeringselement av SXS under stelning kan variera i sina tendenser att partitionera till dendritiska och interdendritiska regioner. Figur 1 visar fördelningarna av elementen Al, Ti, Mo och W i mikrostrukturen hos Erbo-15 i somcast tillstånd (övre raden, Fig. 1 a-d) och efter homogenisering värmebehandling (undre raden, fig. 1e-h). Den undre raden av fig 1 visar att den stora
