CNC-bearbetning är en term som ofta används inom tillverkning och industriella tillämpningar. Men vad exakt är CNC? Vad är en CNC-verktygsmaskin?

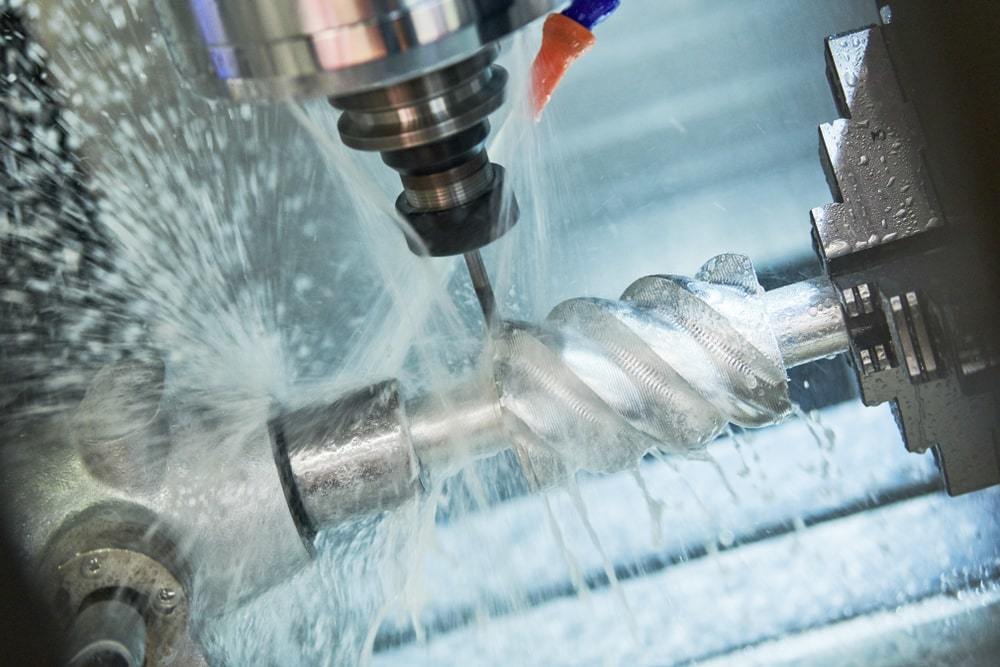

 CNC-verktygsmaskiner för fräsning av arbetsstycken. CNC 101: Termen CNC står för Numerisk datorstyrning och CNC-bearbetning definieras som en subtraktiv tillverkningsprocess som vanligtvis använder datorkontroller och verktygsmaskiner från lagerdelar (så kallade blanks eller arbetsstycken) och producerar anpassade konstruerade delar. Processen är lämplig för en mängd olika material, inklusive metaller, plast, trä, glas, skum och kompositer, och används i en mängd olika branscher såsom stor CNC-bearbetning, bearbetning av telekomdelar och prototyper, och CNC-bearbetning av flygdelar. Det krävs strängare toleranser än i andra branscher. Observera att det finns en skillnad mellan en CNC-bearbetningsdefinition och en CNC-maskindefinition Den ena är en process och den andra är en maskin. En CNC-maskin (ibland felaktigt kallad C- och C-maskin) är en programmerbar verktygsmaskin som kan utföra CNC-bearbetning självständigt. CNC-bearbetning finns tillgänglig över hela världen som en tillverkningsprocess och service. Du kan enkelt hitta CNC-bearbetningstjänster i Europa, Asien, Nordamerika och resten av världen. Subtraktiva tillverkningsprocesser (t.ex. CNC-bearbetning) kontrasteras ofta med additiva tillverkningsprocesser (t.ex. 3D-utskrift) eller formningsprocesser (t.ex. flytande formsprutning). Subtraktiva processer tar bort lager av material från ett arbetsstycke för att producera anpassade former och mönster, Wher 101; som additiva processer monterar lager av material för att producera önskad form, gjutprocesser deformerar och förskjuter råmaterialet till önskad form. CNC-bearbetningens automatiserade natur möjliggör produktion av höga precision, hög precision, enkla delar och kostnad Effektivitet samtidigt som av och medium volymproduktion. Även om CNC-bearbetning har visat vissa fördelar jämfört med andra tillverkningsprocesser, finns det gränser för den grad av sofistikering som kan uppnås i deldesign och kostnaden Effektivitet i tillverkningen av komplexa delar. Medan varje tillverkningsprocess har sina fördelar och nackdelar fokuserar denna artikel på CNC-bearbetningsprocessen och beskriver grunderna i processen, liksom de olika komponenterna och verktygen i CNC-verktygsmaskiner. Dessutom undersöker denna uppsats olika mekaniska CNC-bearbetningsprocesser och föreslår alternativ till CNC-bearbetningsprocessen. I korthet kommer denna guide att omfatta följande: Översikt över CNC-bearbetningsprocessen Typer av CNC-bearbetning Utrustning och komponenter för CNC-bearbetning CNC-bearbetningsmaterial CNC- dimensioneringsanteckningar Alternativ till att använda CNC-maskiner CNC-bearbetningshistorik Är du just nu mellan jobb eller en arbetsgivare som vill rekrytera? Vi tillhandahåller en in djupgående insamling av resurser för industriella arbetssökande och arbetsgivare som vill fylla lediga platser. Om du har ett ledigt jobb kan du också fylla i vårt formulär för en chans att vara med i Thomas Månadsuppdatering 101; nyhetsbrev.

Översikt över CNC-bearbetningsprocessen"CNC-bearbetning utvecklas från den numeriskt styrda (NC) bearbetningsprocessen med stansade tejpkort, och är en tillverkningsprocess som använder datorkontroll för att driva och manipulera maskiner och skärverktyg för att forma råvaror som metall, plast, trä, skum, kompositmaterial och mer"specialdelar och konstruktioner. Medan CNC-bearbetningsprocessen erbjuder en mängd olika funktioner och operationer, är de grundläggande principerna för processen i princip desamma i alla av dem. Den grundläggande CNC-bearbetningsprocessen består av följande steg:-Utforma CAD-modeller-Konvertera CAD-filer till CNC-program

Förbereda CNC-maskinen

Utför bearbetningsarbeten&#CAD-modelldesign-CNC-bearbetningsprocessen börjar med skapandet av en 2D vektor eller 3D solid part CAD design i-hus eller vid CAD-CAM design service. Dator-Med hjälp av CAD-programvara kan konstruktörer och tillverkare göra modeller eller renderingar av sina delar och produkter samt de tekniska specifikationer, såsom storlek och geometri, som krävs för att tillverka delarna eller produkterna.-Konstruktionen av CNC-bearbetade delar begränsas av kapaciteten (eller oförmågan) hos CNC-maskiner och verktyg. Till exempel är de flesta CNC-maskiner cylindriska, så de delar geometrier som kan produceras genom CNC-bearbetningsprocessen är begränsade eftersom verktyget skapar böjda hörnsektioner. Dessutom egenskaperna hos materialet som bearbetas, verktygsdesignen och maskinen-39; Arbetshållningsfunktionerna begränsar ytterligare konstruktionsmöjligheterna, såsom minsta stycketjocklek, maximal styckestorlek och inkludering och komplexitet av håligheter och funktioner.

När CAD-designen är klar exporterar designern den till en CNC

kompatibelt filformat som STEP eller IGES.

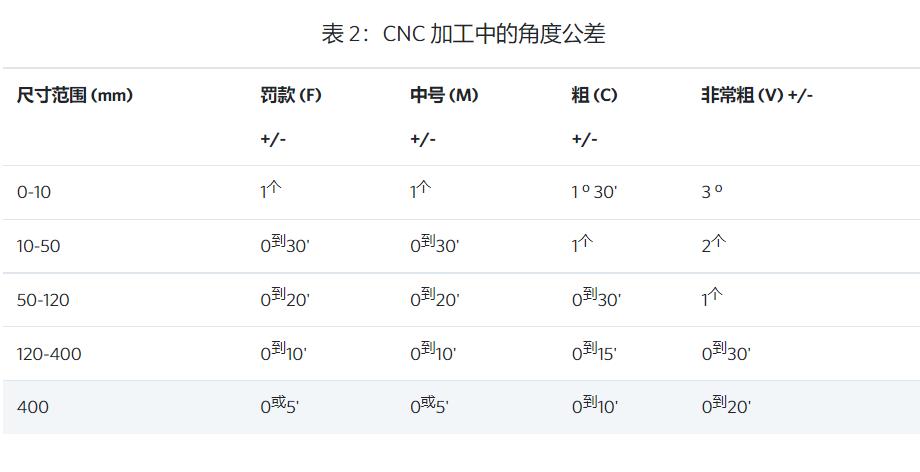

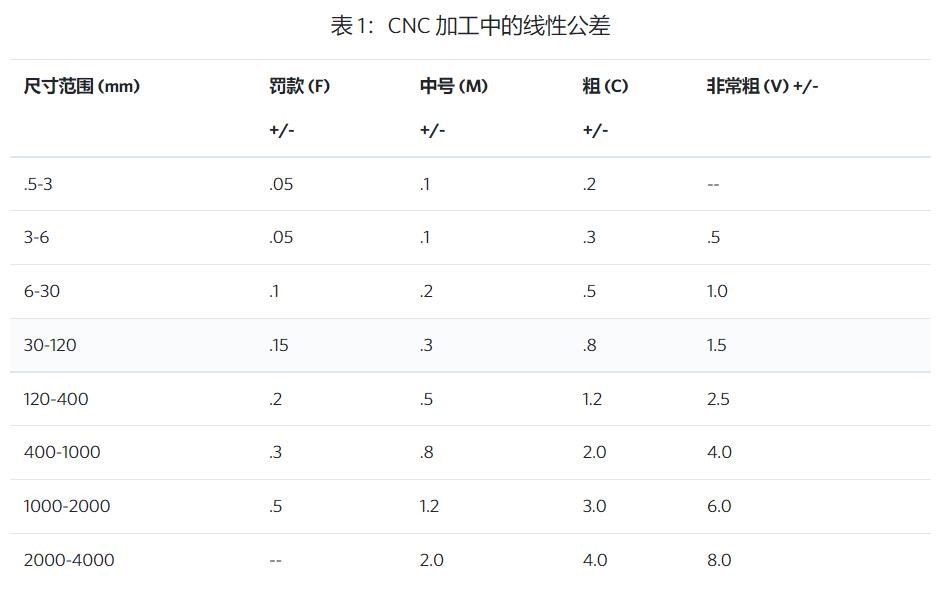

Toleranstabell för CNC-bearbetning

När du specificerar delar till en maskinverkstad är det viktigt att inkludera nödvändiga toleranser. Även om CNC-maskiner är mycket exakta, lämnar de fortfarande några små skillnader mellan repliker av samma del, vanligtvis runt

eller

0,005 tum (0,127 mm), vilket är ungefär dubbelt så brett som ett mänskligt hår. För att spara kostnader bör köparen endast ange toleranser för delar som behöver vara särskilt exakta eftersom de kommer i kontakt med andra delar. Även om det finns standardtoleranser för olika bearbetningsnivåer (som visas i tabellen nedan), skapas inte alla toleranser lika. Om en del till exempel aldrig kan vara större än det uppmätta värdet kan den ha en specificerad tolerans på

0.0

0,5 för att indikera att den kan vara något mindre, men inte större i det området.

②

②-②&#②

②

②-②

②

②

②

②

②

②-②/②-②

②&#②

②-②

②

②+②-②+②/-②
