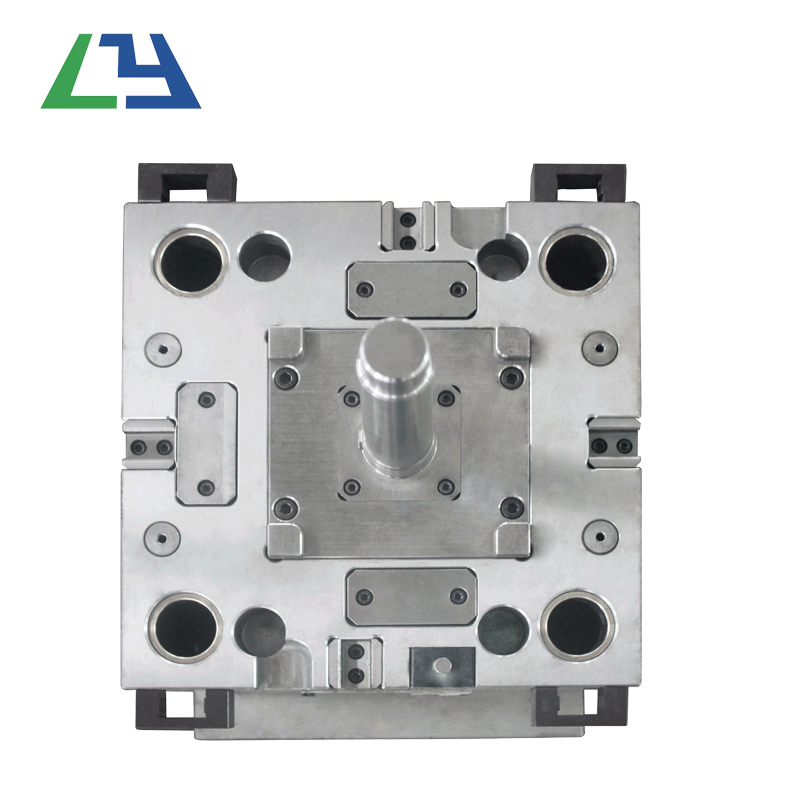

Först: Rita formkarta

    Innan den slutliga monteringen ritas av formen, bör processritningen ritas upp och den ska uppfylla kraven för arbetsstyckets ritning och processdata. Storleken som garanteras genom nästa process ska markeras med orden " processstorlek " på ritningen. Om ingen formbearbetning efter gjutning utförs förutom för reparation av brister, är processritningen exakt densamma som arbetsstycket.

Det är bäst att markera artikelnummer, namn, material, materialkrympning, ritningsförhållande etc. under processdiagrammet. Vanligtvis är processritningen på formenhetsteckningen.

    Rita slutmonteringsritningen så mycket som möjligt med förhållandet 1: 1. Kaviteten dras först, och huvudvyen och andra vyer dras samtidigt.

    Teckningen på matrismontering bör innehålla följande:

    Formformande delstruktur

    Uppbyggnad av hällsystem och avgassystem.

    Avskiljningsyta och avskiljningsmetod.

    Formstruktur och alla anslutande delar, positionering och styrdelar.

    Markera kavitetens höjdmått (krävs inte efter behov) och formens totala storlek.

    Hjälpverktyg (verktyg för att ta bort delar och formar, kalibreringsverktyg etc.).

    Sätt samman alla artikelnummer i följd och fyll i den detaljerade listan.

    Markera de tekniska kraven och bruksanvisningarna.

    Tekniska krav för formens monteringsteckning:

    För prestandakrav för vissa system i formen. Till exempel krav på montering för utkastssystemet och dragkonstruktionen för glidkärnan.

    Krav för mögelmonteringsprocess. Till exempel, efter att formen har monterats, bör bindningsspalten på bindningsytan på skiljeväggen inte vara större än parallellitetskraven på 0,05 mm över och under formen, och storleken bestäms av monteringen och kraven för denna storlek påpekas.

Användning av form, montering och demontering.

    Anti-oxidationsbehandling, formnummer, bokstäver, märkning, oljetätning, lagring och andra krav.

    Relevanta krav för provning och inspektion.

    Ordningen att demontera och dra delritningen från montageteckningen av formen bör vara: först inuti och sedan utanför, först komplicerade och sedan enkla, först formande delar, sedan konstruktionsdelar.

    Kraven är följande:

    Grafikkrav

    Var noga med att rita i skala så att du kan zooma in eller ut. Visningsvalet är rimligt, projektionen är korrekt och layouten är korrekt. För att göra behandlingspatentnumret lätt att förstå och lätt att montera, bör grafiken vara så konsekvent som möjligt med ritningens allmänna montering, och grafiken bör vara tydlig.

    Dimensioneringskraven är enhetliga, centraliserade, ordnade och fullständiga

    Dimensioneringsordningen är: markera först dimensionerna på huvuddelarna och dragvinkeln, markera sedan matchande dimensioner och markera sedan alla dimensioner. Markera först matchande dimensioner på ritningen som inte är huvuddel och markera sedan alla dimensioner.

Ytsträvhet

    Markera en av de mest applicerade råheten i ritningens övre högra hörn, t.ex. " Återstående 3.2. " Andra grovhetssymboler är markerade på varje yta på delen.

    Övrigt innehåll

    Till exempel måste delnamnet, mögelteckningsnummer, materialkvalitet, värmebehandling och hårdhetskrav, ytbehandling, grafikförhållande, fri storlek på bearbetningsnoggrannhet, teknisk beskrivning etc. fyllas i korrekt.

    2. Korrekturläsning och ritningsöversikt

    Förhållandet mellan mögel och delar och ritningar av plastdelar

    Oavsett om material, hårdhet, måttnoggrannhet och struktur hos formen och formdelarna uppfyller kraven i plastdelarnas ritningar.

    Plastdelar

    Huruvida flödet av plastmaterialflöde, krympningshål, svetsmärken, sprickor och frigöringsvinkel påverkar kraven på prestanda, dimensionell noggrannhet och ytkvalitet för plastdelar. Finns det några brister i utformningen av mönstret, huruvida bearbetningen är enkel och om krympningen av gjutmaterialet väljs korrekt.

Gjutningsutrustning

    Injektionsvolymen, injektionstrycket och spännkraften räcker inte. Finns det några problem med installationen av formen, den södra kärnan i plastdelarna och avformningen?

    Formstruktur

    Oavsett om placeringen av avskiljningsytan och precisionen i efterbehandlingen uppfyller behoven kommer det att blinka och om plastdelarna kan lämnas på formens sida med ejektorn efter att formen öppnas.

    Huruvida avformningsmetoden är korrekt, om storleken, positionen och mängden på förlängningsstången och tryckröret är lämpliga, kommer tryckplattan att fastna vid kärnan och kommer att orsaka repor på de gjutna delarna.

    Formstemperaturjustering. Kraften och antalet värmare; huruvida positionen, storleken och antalet flödeslinjer för kylmedium är lämpliga.

    Metoden för att hantera underskärningar gjorda av plastdelar är huruvida mekanismen för att ta bort underskotten är lämplig, till exempel om skjutreglaget och tryckstången i den lutande styrmekanismens dragmekanism stör varandra.

    Huruvida placeringen och storleken på häll- och avgassystemet är lämpliga.

Designteckningar

    Huruvida placeringen av varje formdel på monteringsritningen är lämplig, om den är tydligt visad och om det finns några utelämnanden;

    Artikelnummer, namn, produktionsmängd, interna eller outsourcing delar, standarddelar eller icke-standarddelar på delar ritning Oavsett om material, värmebehandling, ytbehandling och ytbehandlingsgrad är markerade och tydliga angivna.

    Arbetsmått och matchande dimensioner på huvuddelar och gjutna delar. Storlekssiffrorna bör vara korrekta och tillåta inte producenten att konvertera.
