1. Parameters

Product modell

war-070C-SP10/war-070R-SP10

Basic parametrar

●CPU:Quad-coreCortex®-A9 arkitekturfrequency 1.4GHz

● Memory:1GB DDR3

● Flash:8GB NandFlash

Display skärmen

● Storlek:7 tum

● Resolution:1024 × 600

● Wide-temperature typ16000k färger eller 24--bit true färger

● LED backlight:lifetime>25000 timmar

Touch skärm

Capacitance/Resistance pekskärm

Hardware gränssnitt

● 4 kanal 3-wire RS-232 serial port(COM1, COM2, COM3, COM4)

● 2 kanal RS-485(COM1COM2)multiplex som RS-232 (COM1COM2) ( isolated som optiona l)

● 1 kanal isolerad Can buss.(optional)

● 1 channel USB device gränssnitt, stödja ADB connect till PC att utbyta data och felsöka program.

● 2 kanal USB Host gränssnittsupport vanliga USB device såsom mus, tangentbord, U disk, etc.

● 1 kanal 100M Ethernet-gränssnitt.

● 1 kanal SD/MMC slot, support mini SD/MMC.

● 1 kanal 3.5mm earphone utgång gränssnittet.

● 1 kanal WiFi modul(optional.)

● DC12V~24V, industrial power lösninghigher tillförlitlighet .

Built-in WiFi, Bluetooth modul .(optional)

atten

När den seriella porten är ansluten, GND tråd av de två anordningarna måste vara ansluten för att undvika att bränna den seriella chip och som påverkar kommunikation.

OS

android 4.4.2/android 5,1

Defend grad

IP65 (front panel)

working miljön

● power:DC 12V-24V(24V som rekommendation)

● working Temperatur:-10~55 ℃

● storage temperatur:-20~80 ℃

● working fuktighet:10~90% RH

Storlek

● shell strukturen:plastic

● panel storlek:206.00 × 142,00(mm)

● trepanning storlek:195.6 × 131,6(mm)

Application område

● industrial kontroll,detection anordninginstruments och mätaresecurity övervakningmedical apparater och instrument, intelligenta terminaler embedded hög-end ansökan

● Support CAN-bussnätverk utnyttjande..

Software support

● Support Eclipseandroid StudioQT SkaparenVisual studio 2015/2017 developmentsupport JAVA/C/C++/C# , osv.

● Easy ändra användarens-defined startbild.

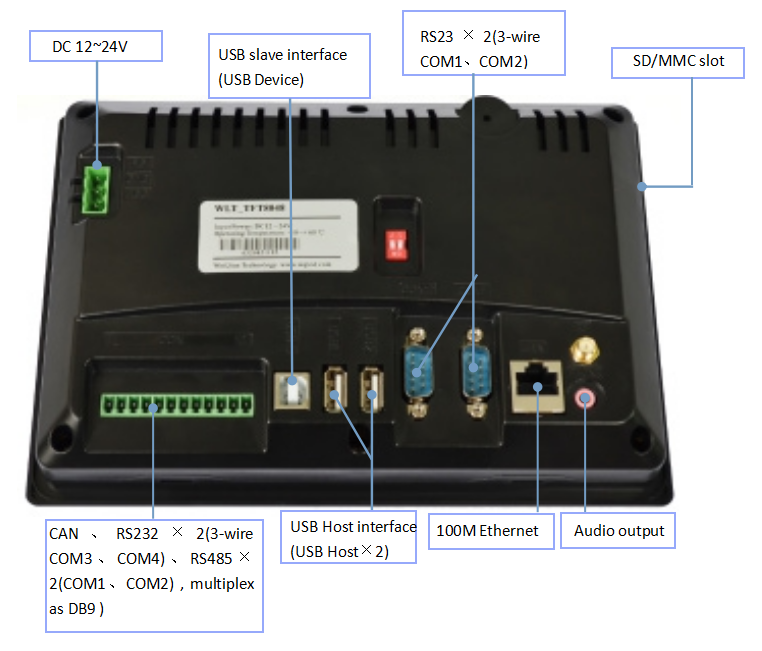

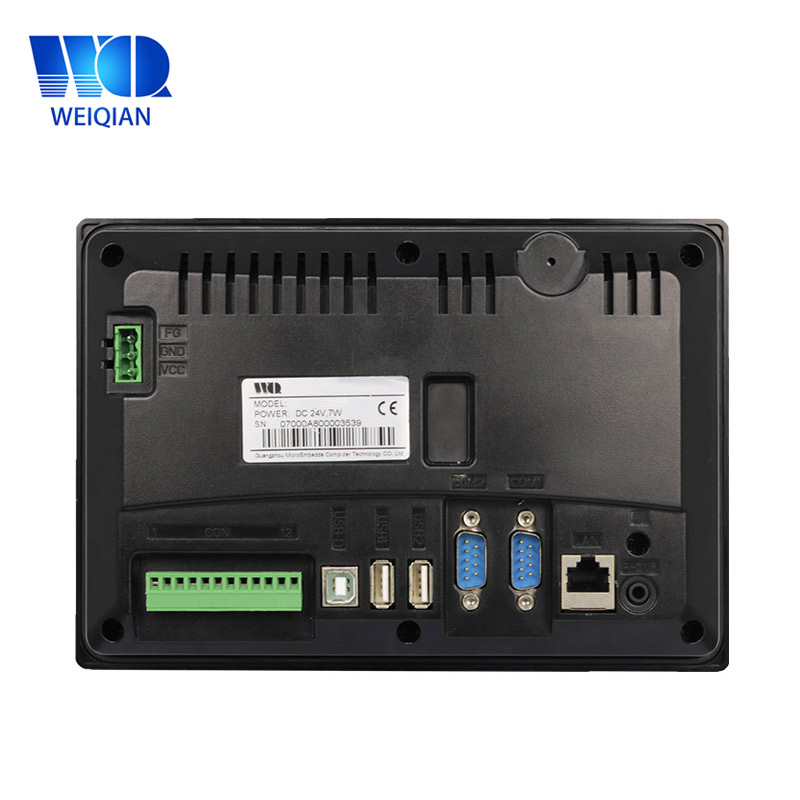

2. Interface definition

1  CANL

2 CANH

3 GND

4 COM3-RX of RS-232

5 COM3-TX of RS-232

6 COM4-RX of RS-232

7 COM4-TX of RS-232

8 COM2-485B

9 COM2-485A

10 GND

11 COM1-485B

12 COM1-485A

2.1 RS-232 interface

4 kanalersupport den högsta-level baudrate 115200 bps. Det motsvarande gränssnittet in Android system säga COM1~COM4. Speciellt COM1 och COM2 har två utgångs typ som RS-232 och RS-485.

2.2 RS-485 interface

motsvarande port in Android-system är COM1COM2. Och COM1/COM2 är en multiplexering av COM1/COM2 av RS-232 gränssnitt. Även, utan 120 ohm(Ω) terminal motstånd inuti, pls ange en gång inöd.

2.3 CAN Bus interface

funktion av Can-bus gränssnittet är valfritt.Also, utan 120 ohm(Ω) terminal motstånd inuti, pls ange en gång inöd.

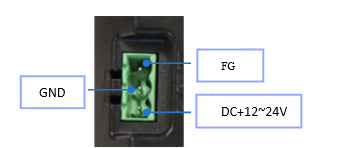

2.4 Power gränssnitt

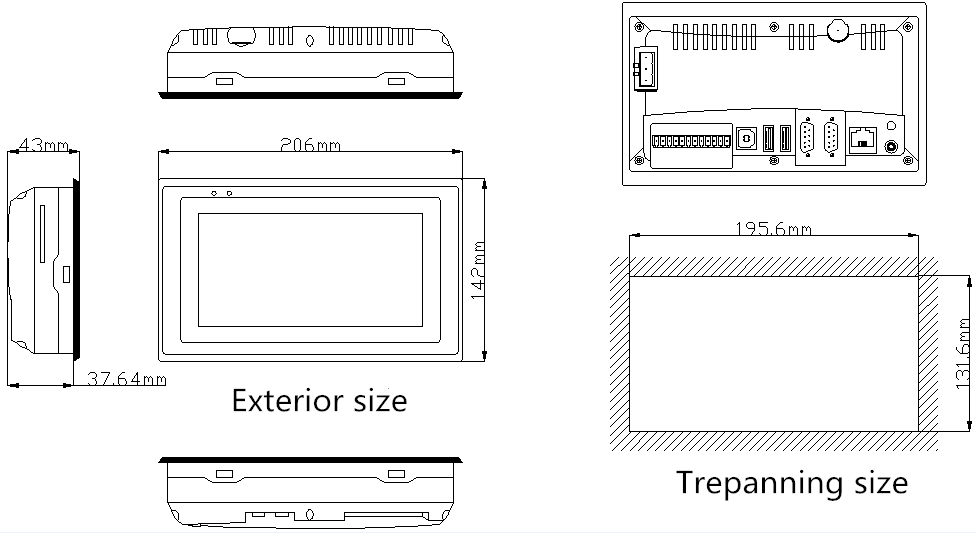

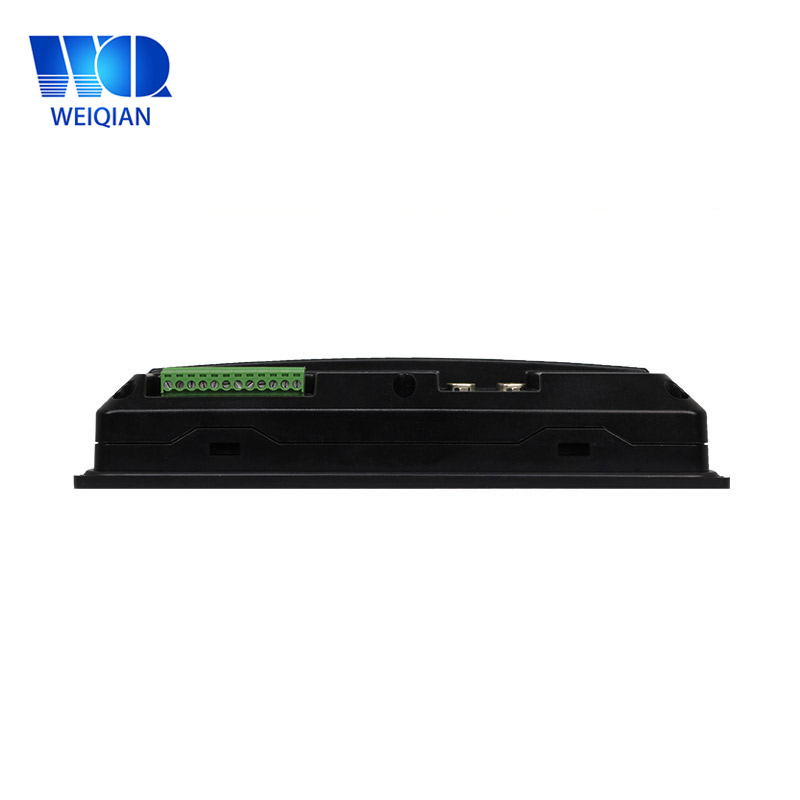

3. Exterior storlek

Exterior storlek:206 × 142(mm)            Trepanning storlek:195.6 × 131,6(mm)
