18470X-X   CONSTANT POWER LED NÖDSKAPARE

Typ                                               184700-X                 184701-X               184702-X                   184703-X

Nominell spänning                               120-277VAC 50/60Hz

Nominerad ström                                 0.05A (Max.)       0.06A (Max.)               0.07A (Max.)                       0.1A (Max.)

Nominell effekt                                   3.5W (Max.)       4.0W (Max.)                   5.5W (Max.)                         7.0W (Max.)

Nödutgångseffekt@ info: whatsthis               5W                     9W                         15W                           25W

Utgångsspänning                               10-60VDC         11-60VDC                       15-60VDC                 25-60VDC

Utgående ström                               1A (Max.)

Ström för växelströms utmatning           5A   Max.

Frekvens för drift                     320kHz rough 88055f

Effektfaktor                                   Födelsedjur

Batteri                                           Ni-MH

Tid för laddning                               24 timmar

Tid för urladdning                               > 90 minuter

Laddar ström                           0.08A                       0.11A                     0.19A                       0.23A

Livstid                                         5 år

Avgiftscykler                             > 500

Driftens temperatur                 0-50: frikostighet 176C (32:-176F,F-122:)

Effektivitet                                       80%

Onormalt skydd

Över belastning, begränsning av inurusningström, över temperatur, öppen krets, kortslutningsskydd med automatisk återställning

Tråd                                               0.5-1.5mmliv178,

EMC/FCC/IC-standard

EN 55015, EN 61547, EN 61000-3-2, EN 61000-3-3, FCC del 15, Ices-005

Säkerhetsstandard

EN 61347-1, EN 61347-2-7, UL924, CSA C.22.2 nr.141

Mat.modul

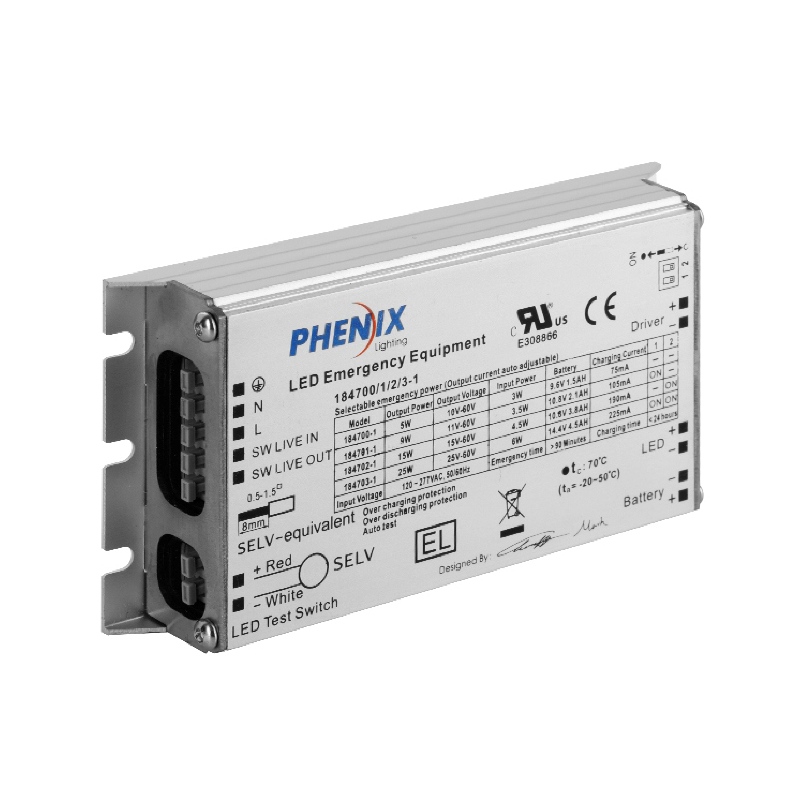

18470X-1 mm [tum]

L125 [4.92] x W65 [2.56] x H22 [0.87]     Monteringscentrum: 117 [4.61]

Mat.batteriförpackning     8480X-1 mm [tum]

9.6V 1.5Ah: L126 [4.96] x W59 [2.32] x H17 [0.67]   Monteringscentrum: 115 [4.53]
10.8V 2.1Ah: L176 [6.93] x W51 [2.01] x H19.5 [0.77]   Monteringscentrum: 165 [6.50]
10.8V 3.8Ah: L241 [9.49] x W56 [2.20] x H21 [0.83]   Monteringscentrum: 230 [9.06]
14.4V 4.5Ah: L227 [8.94] x W78 [3.07] x H28.4 [1.12]   Monteringscentrum: 216 [8.50]

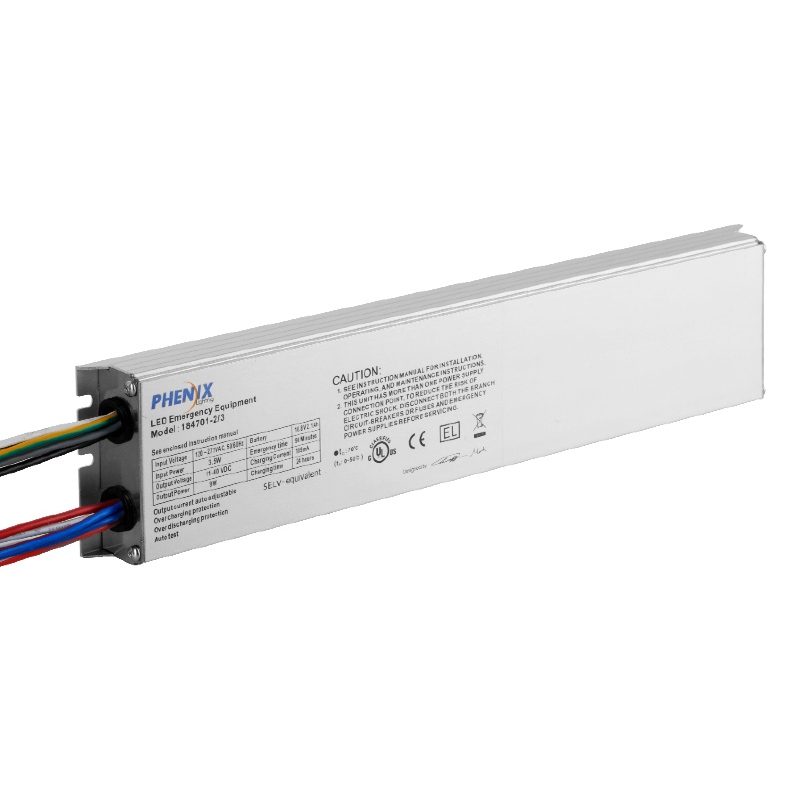

Mat.18470X-2mm [tum]

184700-2: L260 [10.24] x W65 [2.56] x H22 [0.87]   Monteringscentrum: 252 [9.92]
184701-2: L307 [12.09] x W65 [2.56] x H22 [0.87]   Monteringscentrum: 299 [11.77]
184702-2: L372 [14.65] x W65 [2.56] x H22 [0.87]   Monteringscentrum: 364 [14.33]
184703-2: L358 [14.09] x W82 [3.23] x H30 [1.18]   Monteringscentrum: 351 [13.82]

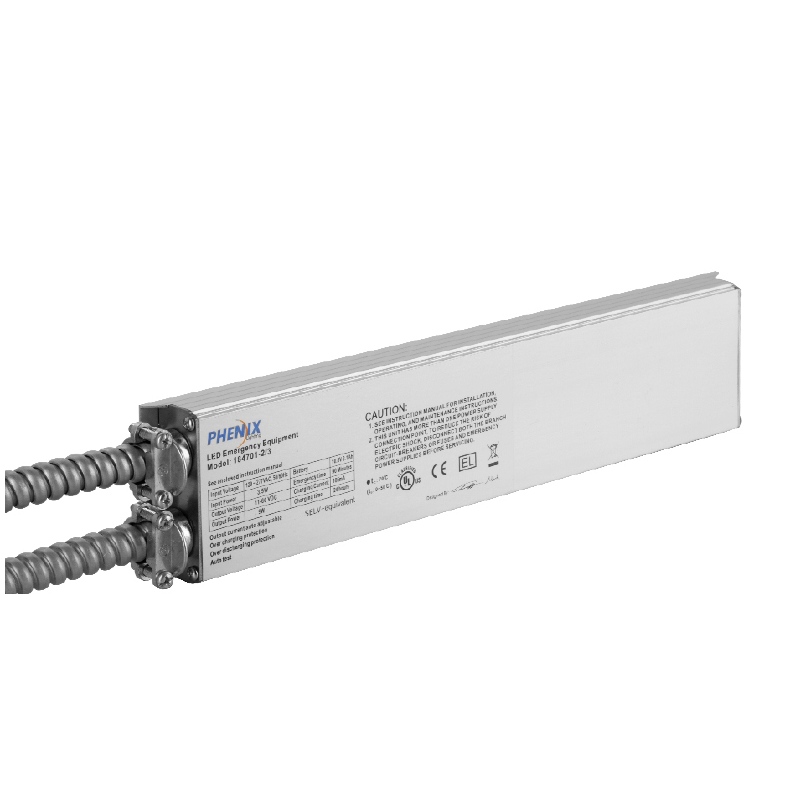

Mat.18470X-3 mm [tum]

184700-3: L260 [10.24] x W65 [2.56] x H22 [0.87]   Monteringscentrum: 252 [9.92]
184701-3: L307 [12.09] x W65 [2.56] x H22 [0.87]   Monteringscentrum: 299 [11.77]
184702-3: L372 [14.65] x W65 [2.56] x H22 [0.87]   Monteringscentrum: 364 [14.33]
184703-3: L358 [14.09] x W82 [3.23] x H30 [1.18]   Monteringscentrum: 351 [13.82]
