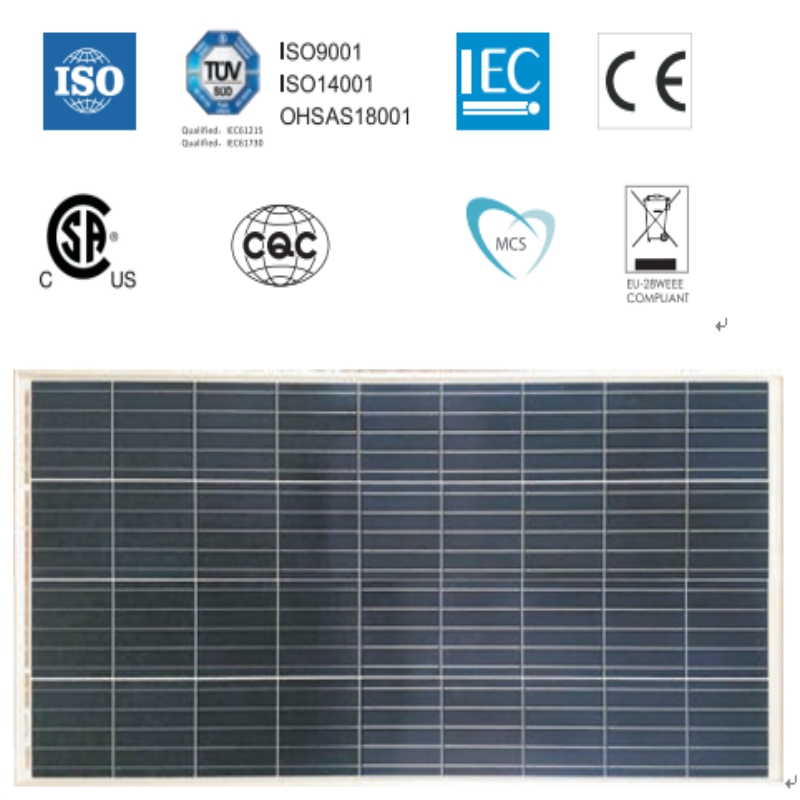

36C ELL POLYCRYSTALLINE MODUL

150-170Wp POWER OUTPUT RANGE

1000VDC MAXIMUM SYSTEMVOLTAGE

18,0%   MAXIMAL EFFEKTIVITET

E L E C T R IC A L D ATA (S T C)

Modellnummer                                         SYM36-6-150P                 SYM36-6-155P           SYM36-6-160P         SYM36-6-165P         SYM36-6-170P

Nominell effekt i Watts-Pmax (Wp)           150                                   155                             160                           165                           170

Öppen kretsspänning-Voc (V)                   22,3                                 22,4                             22,5                         22,6                           22,7

Kortslutningsström-Isc (A)                     8,81                                 8,84                             8,88                         8,92                           8,96

Maximal effekt spänning-Vmpp (V)         18,3                                 18,5                             18,6                         18,7                           18,8

Maximal effektström-Impp (A)             8,20                               8,40                             8,60                           8,80                         9,00

Moduleffektivitet (%)                             14,9                                 15,4                             15,9                           16,4                         16,9

STC: Irradiance 1000 W / m², celltemperatur 25 ° C, luftmassa AM1.5 enligt EN 60904-3.

E L E C T R IC AL DATA (NOC T)

Modellnummer                               SYM36-6-150P             SYM36-6-155P             SYM36-6-160P         SYM36-6-165P         SYM36-6-170P

Maximal effekt-Pmax (Wp)         110,9                             114,6                           118,3                       122,0                       125,7

Öppen kretsspänning-Voc (V)           20,7                               20,8                           20,9                         21,0                         21,1

Kortslutningsström-Isc (A)           7,15                                 7,18                           7,21                         7,24                         7,27

Maximal Kraftspänning-Vmpp   (V)     16,8                             17,0                           17,1                         17,2                           17,3

Maximal effektström-Impp (A)     6,61                             6,77                           6,93                           7,09                           7,25

STC: Irradiance 1000 W / m², celltemperatur 25 ° C, luftmassa AM1.5 enligt EN 60904-3.

ME C HANIC AL DATA

Solceller                                 Polykristallin 156,75 × 156,75 mm

Cellkonfiguration                     36 celler (4 × 9)

Modulens mått                 1480 × 680 × 35 mm

Vikt                                     11kg

superstrat                             3,2 mm, hög transmission, låg järn, härdat ARC-glas

Substrat                               Vitt baksidearm

Ram                                     Silveranodiserad aluminiumlegering typ 6063T5, silverfärg

J-Box                                       Potted, IP67, 1000VDC, 3 Schottky bypass-dioder

kablar                                   4,0 mm² (12AWG), 900 mm längd

Connector                           IP67 MC4 Kompatibel

T E MP E R AT UR E & M AXIMUM R AT ING S

Nominell driftcellstemperatur (NOCT)                     45 ° C ± 2 ° C

Temperaturkoefficient för Voc                                         -0,32% / ° C

Temperaturkoefficient för Isc                                           0,05% / ° C

Temperaturkoefficient för Pmax                                       -0,39% / ° C

Driftstemperatur                                                 -40 ~ + 85 ° C

Maximal systemspänning                                               1000VDC

Max serie säkringsklassificering                                                   15A

Begränsar motström                                               15A

FÖRPACKNINGKONFIGURATION

                                                                  40ft                                       20ft

Antal moduler per behållare                             1600                                     700

Antal moduler per pall                                   2                                         2

Antal pallar per behållare                                 800                                       350

Förpackningsdimensioner (LxBxH) i mm               1570 × 770 × 82                     1570 × 770 × 82

Bruttovikt [kg                                               23                                         23

FÖRSIKTIGHET: LÄS SÄKERHET OCH INSTALLATIONSINSTRUKTIONER FÖR ANVÄNDNING AV PRODUKTEN.
