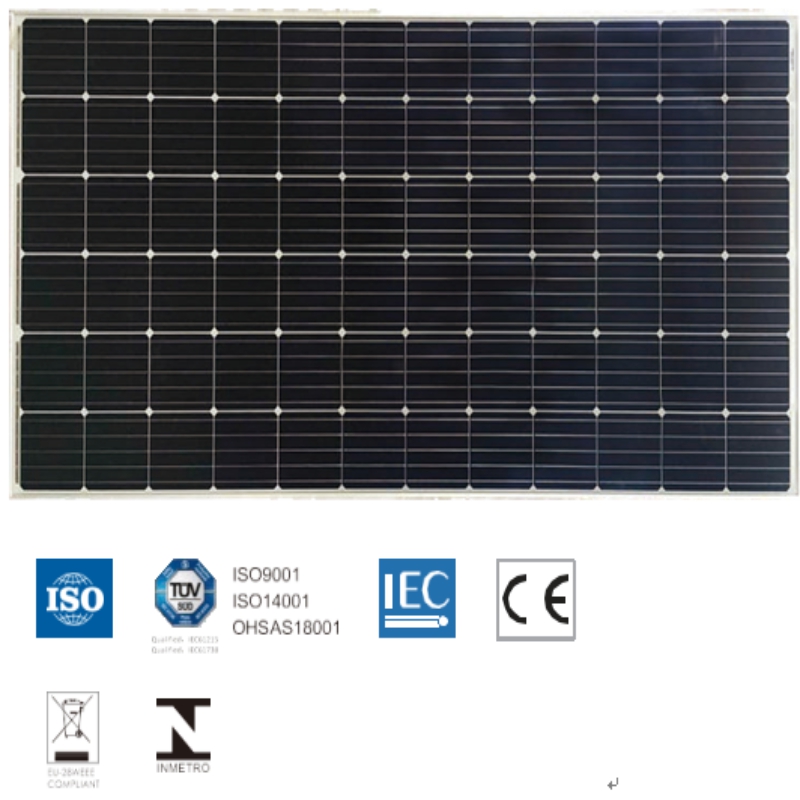

72 CELL   MONOCRYSTALLINE MODUL

360-380Wp POWER OUTPUT RANGE

1500VDC MAXIMUM SYSTEMVÄRDERING

19,6% MAXIMAL EFFEKTIVT

ELEKTRISKA DATA (STC)

Modellnummer                                         SYM72-6-360M               SYM72-6-365M               SYM72-6-370M             SYM72-6-375M             SYM72-6-380M

Nominell effekt i Watts-Pmax (Wp)           360                               365                                 370                                 375                               380

Öppen kretsspänning-Voc (V)                   47,3                               47,7                             48,15                                 48,6                               48,95

Kortslutningsström-Isc (A)                     9,80                             9,85                                 9,90                               9,95                                 10,00

Maximal effekt spänning-Vmpp (V)           38,95                             39,25                             39,6                             39,95                               40,25

Maximal effektström-Impp (A)           9,25                             9,3                               9,35                               9,40                                   9,45

Moduleffektivitet (%)                             18,6                                 18,8                                 19,1                               19,3                               19,6

STC: Irradiance 1000 W / m², celltemperatur 25 ° C, luftmassa AM1.5 enligt EN 60904-3.

ELEKTRISKA DATA (NMCT)

Modellnummer                                           SYM72-6-360M               SYM72-6-365M               SYM72-6-370M         SYM72-6-375M           SYM72-6-380M

Maximal effekt-Pmax (Wp)                     269,3                             272,8                           276,8                       280,7                               284,3

Öppen kretsspänning-Voc (V)                   43,5                               43,90                         44,30                         44,70                             45,00

Kortslutningsström-Isc (A)                     8,04                                 8,08                               8,12                             8,16                               8,20

Maximal   Kraftspänning-Vmpp   (V)           35,70                               36,00                           36,30                         36,60                             36,90

Maximal effektström-Impp (A)           7,55                                   7,59                                 7,63                         7,67                             7,71

NMOT: Bestrålning vid 800 W / m², omgivningstemperatur 20 ° C, vindhastighet 1 m / s.

MEKANISKA DATA

Solceller                                                             Monokristallina   156,75 × 156,75 mm, 5BB

Cellkonfiguration                                                 72 celler (6 × 12)

Modulens mått                                               1956 × 992 × 40 mm

Vikt                                                                 22 kg

superstrat                                                           3,2 mm, hög transmission, låg järn, härdat ARC-glas

Substrat                                                             Vitt baksidearm

Ram                                                                 Anodiserad aluminiumlegering typ 6063T5, silverfärg

J-Box                                                                   Potted, IP67, 1500VDC, 3 Schottky bypass-dioder

kablar                                                                 4,0 mm² (12AWG), 1200 mm längd

Connector                                                           IP67, PV-SY02

TEMPERATUR & M AXIMUM Betyg

Nominell driftcellstemperatur (NOCT)                                             45 ° C ± 2 ° C

Temperaturkoefficient för Voc                                                                   -0,29% / ° C

Temperaturkoefficient för Isc                                                                     0,05% / ° C

Temperaturkoefficient för Pmax                                                               -0,39% / ° C

Driftstemperatur                                                                         -40 ~ + 85 ° C

Maximal systemspänning                                                                         1500VDC

Max serie säkringsklassificering                                                                           20 EN

Begränsar motström                                                                         20 EN

KONFIGURATION AV AKKAGA

                                                          40ft                                 20ft

Antal moduler per behållare                                 648                                 270

Antal moduler per pall                                         27                                   27

Antal pallar per behållare                                   24                                   10

Förpackningsdimensioner (LxBxH) i mm                   1980 * 1130 * 1130             1980 * 1130 * 1130

Bruttovikt [kg                                                   640                                     640

FÖRSIKTIGHET: LÄS SÄKERHET OCH INSTALLATIONSINSTRUKTIONER FÖR ANVÄNDNING AV PRODUKTEN.
