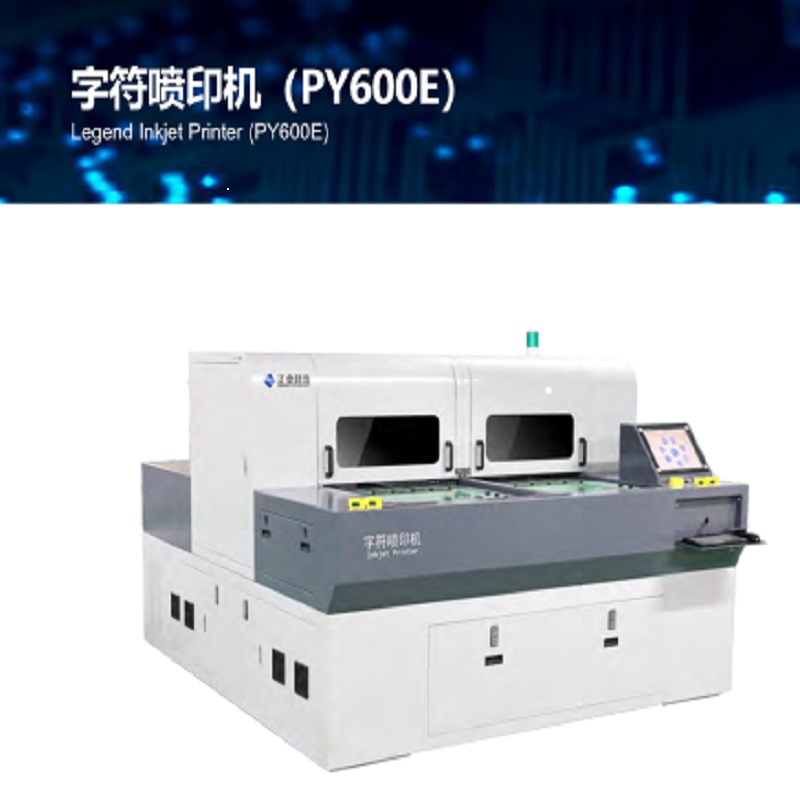

Legend Inkjet Printer (PY600E)

ANVÄNDANDE

Utrustningen används vid bearbetning av karaktärstryck på PCB / FPC, som ersattes av traditionellt skärmtryck för att ge en hög precision, högkvalitativ och effektiv karaktärsproduktionslösning för PCB / FPC-tillverkare.

EGENSKAPER

1. Hög precision: Anta speciala linjära rörelsemoduler för precision, hög precisionskontroll och positionering och kompensationsteknik med flera punkter.

2. Hög kvalitet: Högupplösta utskriftstecken, hög kvalitet utskriftsblock, stark vidhäftning.

3. Hög effektivitet: Genom att använda högpresterande UV-bläckförhärdningssystem möjliggör fyra tryckhuvudtekniker en betydande ökning av produktionseffektiviteten.

4. Användarvänlig: Utskriftsplattformalternativ för olika utskriftsmedier, utskriftsprogramvara är enkel att använda, enkel och lätt att lära sig.

5. Anpassad: Hårdvaran och programvaran är självutvecklad för att behärska kärnteknologier och anpassa personliga lösningar för kunderna.

TEKNISK PARAMETER

ARTIKEL                                                                             PY600E

Noggrannhet                                                       Positioneringsnoggrannhet: ± 38μm

                                                                    Upprepa noggrannhet: ± 5μm

Kvalitet                                                         Upplösning: 720/1080 / 1440dpi

                                                                    Minsta radbredd: 75 ~ 100μm

                                                                    Minsta karaktärhöjd: 0,5 mm

Fart                                                           Storlekar: 720 × 620 mm / 28ʹʹ × 24ʹʹ

                                                                    Massproduktion: 15 sekunder / sida

                                                                    Fin upplösning: 20 sekunder / sida

                                                                      Obs: Inkludera lastning och lossningstid   på 4 sekunder;

                                                                                antalet tryckhuvud: 1024i * 5.

Objekt                                                         Plåtstorlek: 730mm × 621mm (28ʹʹ × 24ʹʹ)

                                                                    Platttjocklek: 0,1 mm ~ 6 mm (4 ~ 236 mil)

Mått   (L × B × H)                                       L2670 × W2400 × H1790mm

Vikt                                                                             4300Kg

Automatisk lastning                                       Lösning en: Automatiserad monteringslinjelösning

och lossning                                     (två maskinanslutningar skriver ut fram och bak separat)

                                                        Lösning två: Robotarmtyp (kan automatisk vridplatta)
