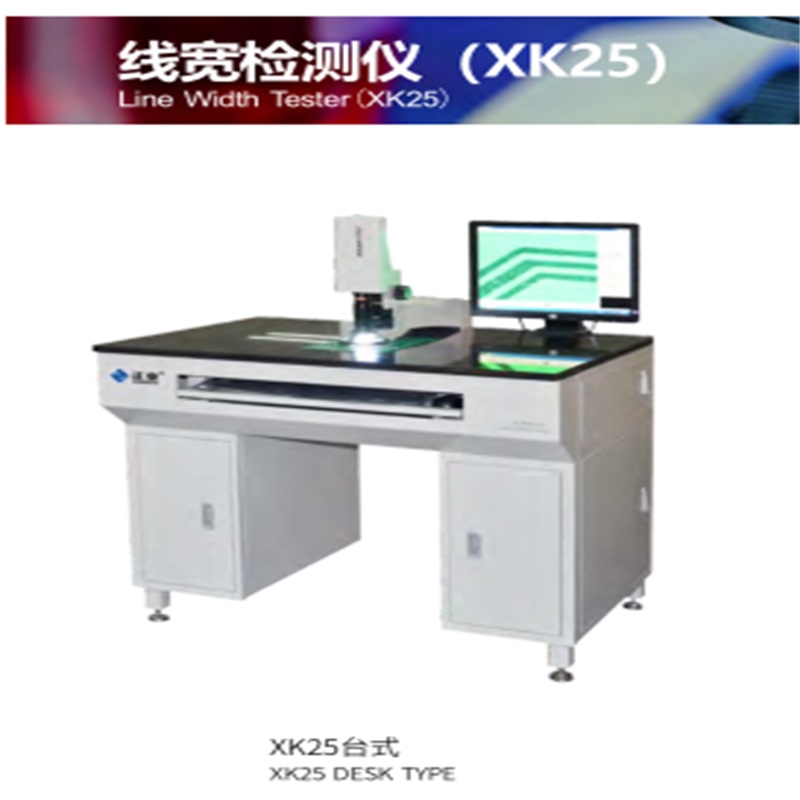

PCB   Linjebreddtester (XK25)

ANVÄNDANDE

Dessa instrument är lämpliga för att mäta bredden på det inre och yttre området för halv PCB efter etsning (före lödmaskering). Avståndet mellan två linjer, avståndet mellan hål och kant, diametrar på runda hål, blindhål och bågar kan också mätas. Dessutom är det möjligt att mäta bredden på IC-skivan, filmernas tjocklek och LCD-kort.

EGENSKAPER

1. Exakt: Anta högprecisionsfokusjusterbar enhet, bildbearbetning, automatisk gränser och sub-pixel algoritmer teknologier.

2. Effektiv:   Röd LED-positionering;

      Automatisk gränsteknik;

      Perfekt funktion för SPC-statistik.

TEKNISK PARAMETER

ARTIKEL                                                                                 XK25

Noggrannhet       Mätnoggrannhet                                 ± 1 um

                      Upplösning                                           0,4 um / pixel ~ 2,7 um / pixel

                      Total förstoring                                   70X ~ 450X

                      Förstoring av optik                     1,4X ~ 9X Justerbar kontinuerligt

Objekt         PCB-bredd                                                 ≤ 760 mm

                    Synfält                                   0,53 mm × 0,4 mm ~ 3,3 mm x 2,5 mm

                    Linjebredd                                               20 ^ m ~ 1200μm

Utseende Dimension (L × B × H)               960 × 780 × 1280mm (utan dator)

  Vikt (utan dator)                                             145KG
