Multikanals intelligent digital virvelström   detektor

Mycket integrerad och högpresterande intelligent digital virvelströmdetektor

◆ Multikanalsdetektorn MSUN-EIG2000-serien är digital, intelligent och högintegrerad. Systemet integrerar ett oberoende 1-8-kanals virvelströmdetekteringssystem med kraftfulla detekterings- och experimentfunktioner, god stabilitet och högt brus-till-brusförhållande. Samtidigt kan den utöka en mängd praktiska applikationsfunktioner (hårdhetssortering).

◆ Systemet använder sig av den mest avancerade elektroniska mikroteknologitekniken, digital DSP-behandlingsteknik och FPGA-teknik för att utveckla och designa. Baserat på utvecklingen av WINDOW-systemet. Baserat på systemdetekteringsplattformen kan detektionssignalen och data delas i flera aspekter, och funktionerna för datainsamling, utdata, analys, lagring och läsning behandlas på ett intelligent sätt.

◆ Med kraftfulla datainmatnings- / utgångsfunktioner kan den ansluta till de flesta av världens automationssystem.

◆ Den nya mjukvarealgoritmen, bättre upptäcktsprestanda och högre brus-till-brusförhållande än kamraterna, kontinuerlig mjukvaruutveckling, som ger gratis programvaruuppgraderingar hela livet.

◆ Instrumentet kan utrustas med automatiserad matchningsmodul med hög precision, magnetisk mättnadsenhet, markeringssystem och larmsystem för att realisera automatisk virvelströmdetektering.

◆ Kraftfulla mjukvarufunktioner inkluderar parameterlagring, datalagring, rapportanalys, statistik och mer.

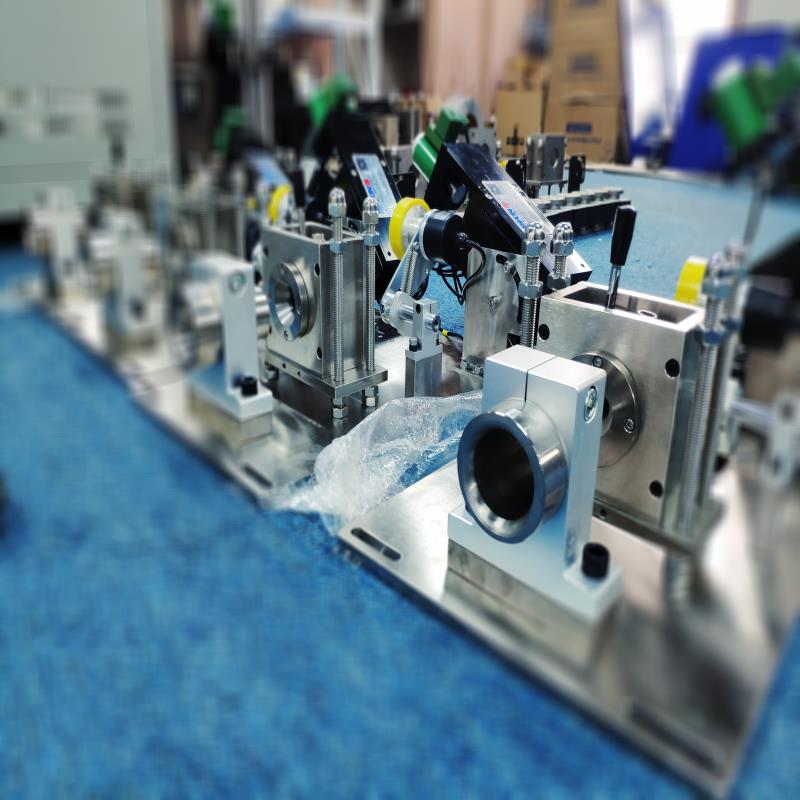

◆ Den kan utrustas med spolar av olika strukturer med låga avståndskrav (valet av sonder kan bestämmas helt enligt användarens testkrav), och det kan flexibelt och snabbt anpassa olika högpresterande och kostnadseffektiva detekteringssonder (punkt typ), platt, inre slitage, yttre slitage, sadel, roterande svep, sortering och andra sonder).

◆ Instrumentet är enkelt, rimligt och intuitivt att använda.

◆ Växla snabbt mellan kinesiska och engelska med en knapp och anpassa snabbt flerspråkiga paket.

◆ Systemet kan användas i stor utsträckning inom kärnkraft, petrokemi, metallurgi, universitetsundervisning, automationsföretag, bildelstillverkning, olika laboratorier och andra industrier.

Tekniska specifikationer

◆ Detekteringskanal: 1-8 (hållbar expansion vid behov)

◆ Frekvensområde: 10 Hz ~ 12MHz, kontinuerligt justerbar; flera oberoende frekvenser, enkelfrekvens, 8 frekvensalternativ (upp till 16 programfrekvenser per kanal);

◆ Systemet är baserat på WINDOWS-utveckling och systemet är permanent uppgraderat gratis;

◆ Fördelningsintervall: 0,0dB ~ 99,0 dB kontinuerligt justerbar, steg: 0,1 dB; finjustering, snabb ökning / minskning;

◆ Förlängningsförhållande: (X / Y) 0,1 ~ 10,0; kontinuerligt justerbar, finjustering, snabb ökning / minskning ；

◆ Förhållande signal till brus ≥10dB (upp till 30 db);

◆ Fasrotation: 0 ~ 360 ° kontinuerligt justerbar, steg: 1;

◆ Justerbar sondrivningsnivå (excitation): 1 till 16;

◆ Filterkoefficient: 0-30000;

◆ Justerbart detekteringsområde, dvs. maximalt mätvärde: 10 ~ 10000, steg 1;

◆ Hårdvaruförstärkningsfaktor: 1dB ~ 32dB kontinuerligt justerbar, steg: 1dB;

◆ Flera exciteringslägen: DP / DI; kan konfigureras med differentiella, absoluta och olika anpassade sonder;

◆ Söka onormal larmfunktion (visningsmodell)

◆ Snabb digital balans;

◆ Visningslägena för heltäckande linjer och blankning är flexibla och valfria;

◆ Teckenfönsterkoefficient: 1 ~ 400;

◆ Digital filtrering: lågpass (0Hz ~ 2000Hz) högpass (0Hz ~ 2000Hz); med en unik " digital filtrering " att effektivt undertrycka interferenssignalen på plats, för att säkerställa upptäckt noggrannhet och stabilitet;

◆ Stabilitet: 16 timmar u003c2dB;

◆ Verktygsmodellen har funktionen att stänga av slut- och slutsvanssignalerna och effektivt kontrollera ändändens zon på ändänden;

◆ Larmets varaktighet kan justeras: 10ms ~ 60000ms, steg 1ms;

◆ Saknad frekvens: ≤0%, falsk positiv ränta (falskt bedömd som en icke-överensstämmande produkt av misstag) ≤1%;

◆ Ge exakta och snabba återkopplingssignaler till defekta delar och utför bläckstrålesmärkning, markeringsposition, längd etc. (kräver perifert stöd);

◆ Registrera antalet fel och deras plats automatiskt.

◆ Med fördröjningsmarkering, fast längdmarkering, fördröjningslarm och andra funktioner;

◆ Flexibelt val av interna och externa klockor;

◆ Märkningsnoggrannhet upp till ≤ ± 10 mm (kräver perifert stöd, beroende på detektionshastighet, krav);

◆ Utgivningsalarm för realtidsprogramvara / hårdvara, flera larmfönsterlägen (cirkulär, fyrkantig, fläktformad, anpassad typ), med larm, funktion för larmfunktion och kan sända signaler separat;

◆ Icke-lika stor amplitud, asymmetrisk fasalarmzoninställning;

◆ Flera visningslägen: impedans, tidsbas, AB-svep, 8 frekvenssortering, analog 3D-display (beroende på modellval);

◆ Med en unik referenslinje för tidsbasalarm, mer intuitiv detektionsdatavisning;

◆ Kan lagra ett stort antal olika detekteringsprogram och testdata;

◆ Förlängningsfunktionen för virvelströmssignal kan mäta felets amplitud, fas och digitala värde;

◆ Kartesianska koordinatsystem och bakgrund av val av polärt koordinatsystem;

◆ Formera testrapporter automatiskt (inklusive antal tester, testpersonal, testparametrar, antal pass och antal avvikelser etc.);

◆ Ett klick växla mellan kinesiska och engelska operativspråk, behöver inte installeras ett operativsystem eller onlinehjälp;

◆ Strömförsörjning: AC 220V / 110V;

◆ Arbetstemperatur: 0 ° C ~ + 45 ° C, lagringstemperatur: -20 ° C ~ + 50 ° C, relativ luftfuktighet: ≤85%;

◆ Planet för installation av varje feldetektor är: 550 × 1000 mm2, och signalledningen kan vara antingen sidovägg eller botten.

◆ Utseende storlek och vikt: 500 * 500 * 180 mm (L * B * H), vikt: 5 kg   (utan display)

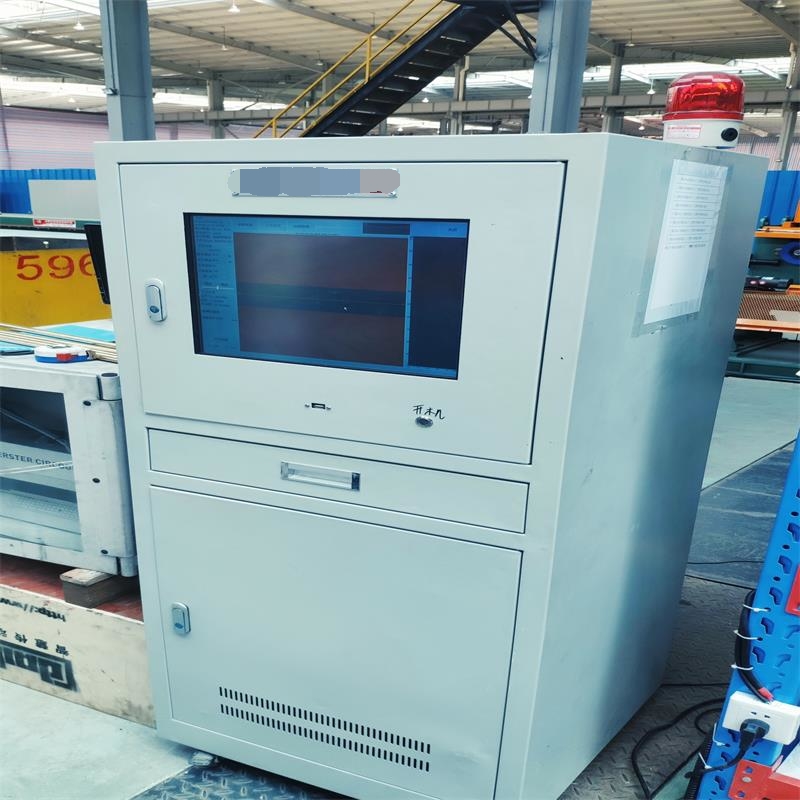

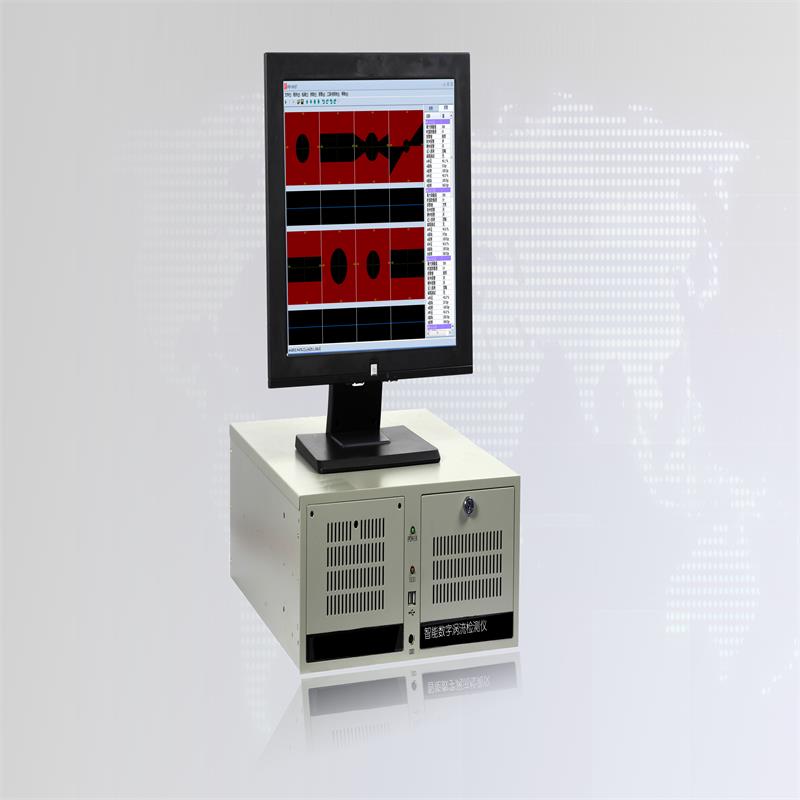

◆ Valfri liten industriell kontrolltyp, horisontell industriell kontrolltyp, 5U industriell kontrolltyp (med display)
