Online testningssystem för virvelström för   Kombinerad ritmaskin   ECN8002

Projekt Överblick

Kunder tillverkar ritstänger, främst gjorda av icke-järn eller järnmetaller. Det är planerat att installera ett online virvelströmtestningssystem på den kombinerade ritmaskinen, och OK / NG-materialet kommer att sorteras efter utsignalen efter testning. Programmet kommer att föreslås enligt kundens produktspecifikationer och testkrav. Den faktiska designen skiljer sig från planbilderna, men avvikelsen är   små. Konstruktionsgranskningsteckningarna ska ha företräde

1.1Materialet är icke-järnmetall, som kan detekteras med vanlig genom sond.

1.2 Materialet är ferromagnetiskt material. Den ojämna fördelningen av magnetfält i materialet resulterar i instabiliteten hos virvelströmdetekteringssignalen. Virvelströmdetekteringen är baserad på magnetisk mättnadsteknik. Efter detekteringen används avmagnetiseringsenheten för att avmagnetisera (vid behov).

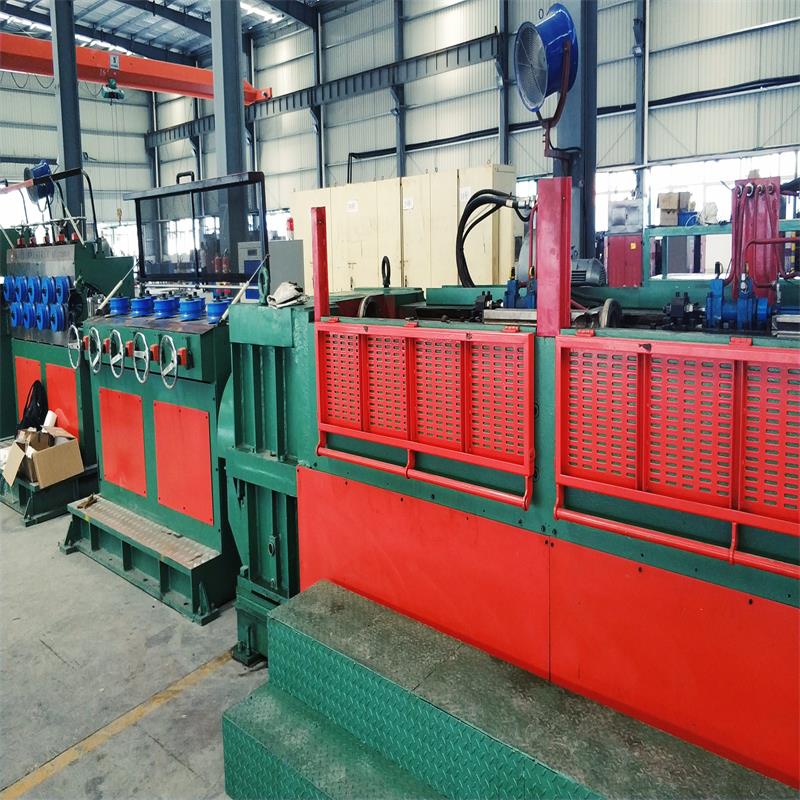

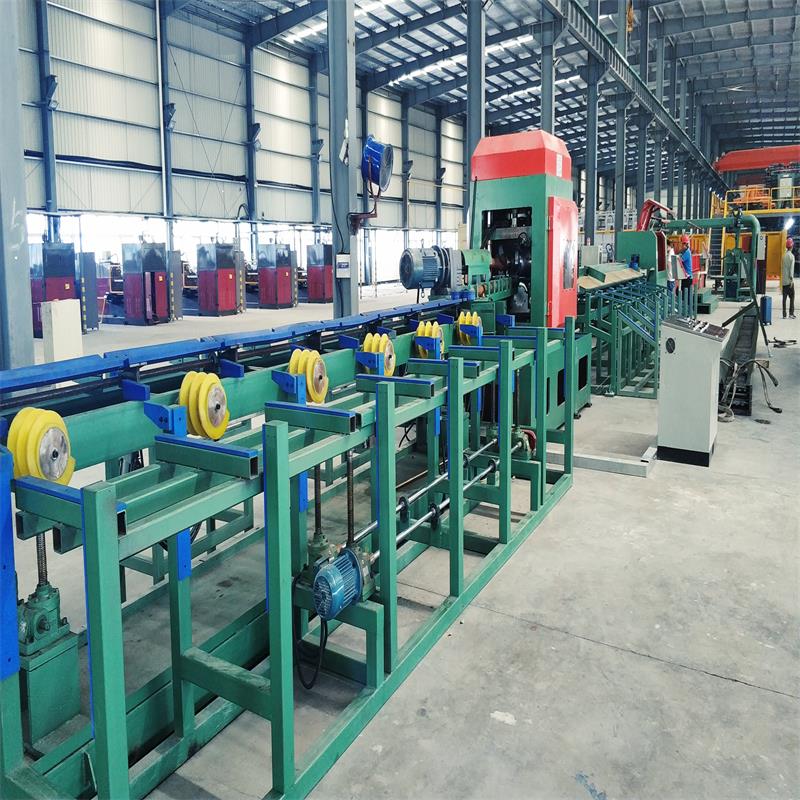

Om valet av installationsposition för online-virvelströmtestplattform för kombinerad ritmaskin:   på grund av vibrationen i läget efter klippning är det omöjligt att installera testplattformen, och stångrotationen i tvåvalspositionen är inte lämplig för installation. Med tanke på vibrationsfaktorerna och enhetlig hastighet installeras den i läget för korsrätning och vertikal rätning innan skjuvning.

Lösningen på svårigheten att korrekt sortera efter klippning:   genom klippmaskinens signal, kodare och andra signaler kan den exakt identifiera efterföljande utflödesstång (efter klippning).

Andra fältkrav:   feldetekteringssystemet kräver att dragaren stänger av mekanismens signal, hastighetskodssignalen kan matas ut till feldetekteringssystemet för att uppnå korrekt OK / NG-sortering efter avstängning. Antalet fotoelektriska upplösningselement (det finns ett tydligt gap mellan den kontinuerligt flödande stången och stången) och signalen från klämhjulet kan användas för att separera stången efter skärning.

Se till att installationspositionen är ungefär 600 mm i axiell riktning innan du skärs av, arbetsstyckets hoppomkrets är inom ± 0,1 mm, stavens huvud bör införas manuellt för att undvika att sondmekanismen bryts och svansen ska skäras manuellt och drogs ut efter vridning för att undvika att skada sonden.

Upptäck information om arbetsstycket

Namn på detekteringsobjekt                   Icke-järnhaltiga metallrör, stänger (icke-järnmetaller som aluminium och   koppar), järnhaltiga metallstänger etc.

Material                                         Icke-järnmetaller, järnmetaller, etc.

Dimensionera                                       Specifikation: 8mm

Svetsbredd                                     /

Längd                                             Onlinelinsträckning av längd, skärningsrör eller spole efter feldetektering

Böjningsgrad                               1,5 mm / m (av detektionsstationen)

Cirkulär grad                               Cirkulärt rör ≦ 0,1 mm

Grovhet                                       Rör vägg och svets (med borrar) ≦ 3.2, stång utan utskjutande borr etc.

Hårdhet                                         Hårdare

Detektionshastighet                               ≈ 60m / min   (Instrumentdetekteringshastighet: 0,52-750m / min)

Detektionsdelstemperatur             ≦ 80 ° C eller normalt   temperatur

Krav för upptäckt och   Noggrannhetsstandard

                                                                Executive Detection Standard

Antal standard                                         Standardnamn                                                             Kvalitet

GB / T 14480-2015             Ej förstörande testinstrument       Virvel   Nuvarande   Testning   Utrustning                     /

GB / T   11260-2008                           Virvelström   Testmetod för rundstål                                           /

GB / T 29997-2013       Testning av virvelström för koppar och   Kopparlegeringstänger och -trådar                     /

Teknisk parameter för systemet

Namn på t han System:   Online testningssystem för virvelström för kombinerad ritning maskin (Cut off Precise Sorting Series)

Typ: ECN8002

DETEC tionsmetod:   Dual Channel Through Type Detection (Absolutt + Differential)

Kontrollläge: Automatisk + manuell

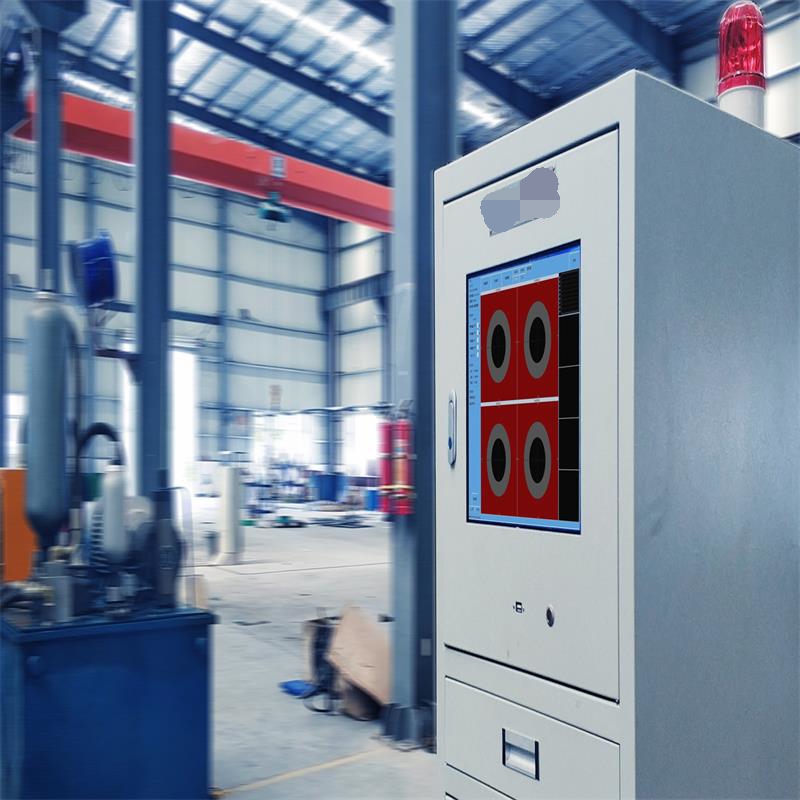

Instrument och sond: virvelströmsinstrument; Dual Channel Digital High Intelligence Eddy Current Flaw Detector and Sonde

Detektionsplattform: Kärndetekteringsplattform utvecklas självständigt

Kort introduktion av upptäcktsdrift:

Justera de tekniska parametrarna och standardproverna av feldetektor enligt testkraven;

Justera sondens och sondens position enligt arbetsstyckets specifikationer;

Feldetekteringssystemet upptäcker arbetsstycket, larm och märken;

Dataregistrering, lagring och analys utförs av feldetekteringsvärden;

OK / NG-signalen matas ut till sorteringssystemet;

Formera automatiskt feldetekteringsrapport;

Sonden kan snabbt bytas ut. Ersättningen är mindre än 120S.

Viktiga parametrar för systemet

namn                                                 Teknisk parameter                                   Anmärkningar

End Blind Area                                           ≦ 50m                                     Beroende på testhastighet

Stabilitet                                             Efter 72 timmar ≦ 2dB                                   Testprov

Jetprint-noggrannhet                               ± 50 mm                                             Testprov

Omissiv domstakt                               0%                                                 Testprov

Felrapporteringsfrekvens                                       ≦ 2%                                                 Testprov

Exakt sorteringsgrad                                 100%                                                 Testprov

Testfart                       Instrumentdetekteringshastighet: 0,52-750m / min                     Testprov
