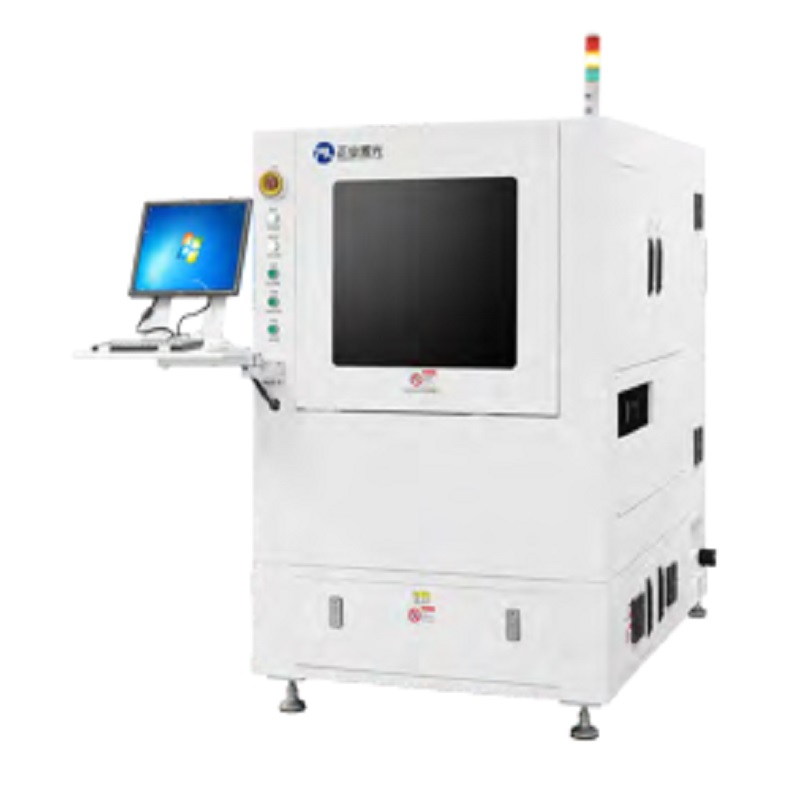

PCB   UV-laser skärmaskin (JG15C)

ANVÄNDANDE

Används främst inom kretskortsbranschen, SMT-underplåtbearbetning.

EGENSKAPER

1. God effekt: Slät och snygg skäryta, ingen burr, lätt kolsyrning;

2. Automation: Behandlingen av mjukvaruplattan installeras på fixturen, som strömmar genom flödesplattformen, klämmer automatiskt och lokaliserar behandlingen automatiskt, utan manuell matning. Efter bearbetning, automatiskt utflöde.

TEKNISK PARAMETER

Artikel                                                                       JG15C

Laservåglängd                                                 355 nm

Laserkraft                                                     Standard 15W

Laserfrekvens                                                 40-120kHz

Maximal bearbetningsbredd                             200mm x 270mm

Total noggrannhet

ZHENGYE Villkor                                         ± 50 pm

Laserskanningsområde                                         40 × 40 mm

Bearbeta dokument                                   .Gbr & dXF & .lägga

Dimensioner (L × B × H)                                 1100 × 1570 × 1700mm

Strömkälla och ström                       Värd AC220V 50 ~ 60Hz / 1,5kW

                                                      Dammsugare AC220V 50 ~ 60Hz / 1,5kW

Vikt                                                                 1500kg
