PCB   UV-laser skärmaskin

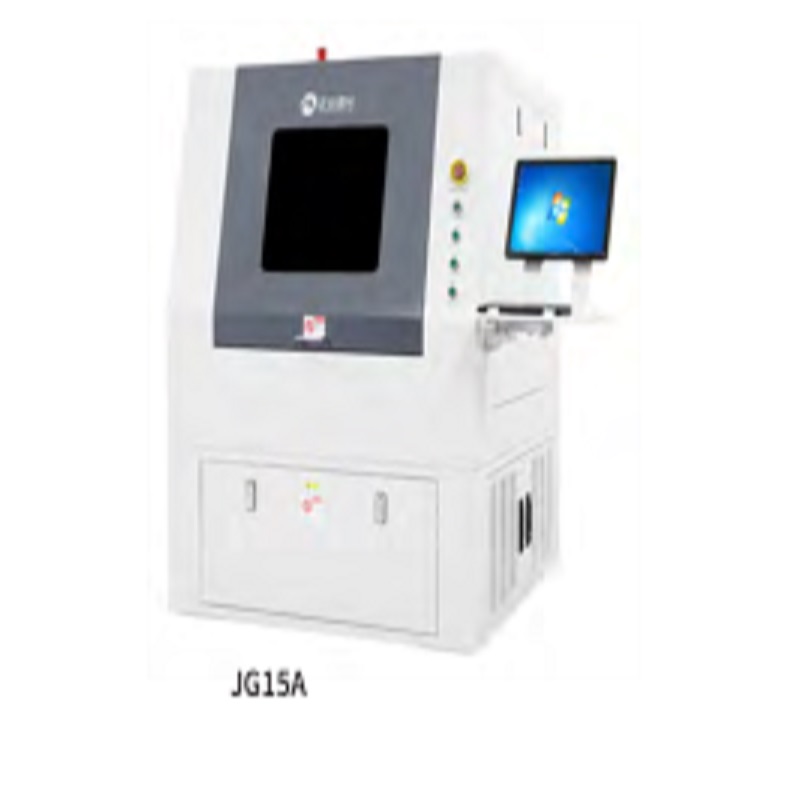

(JG16 / JG16C / JG18 / JG15A)

ANVÄNDANDE

Maskinen används för skärning, öppning av fönster och upptäckt för CVL / FPC / RF och tunna flerskiktsskivor, samt skärning av olika underlag, såsom keramik, kisel, etc.

EGENSKAPER

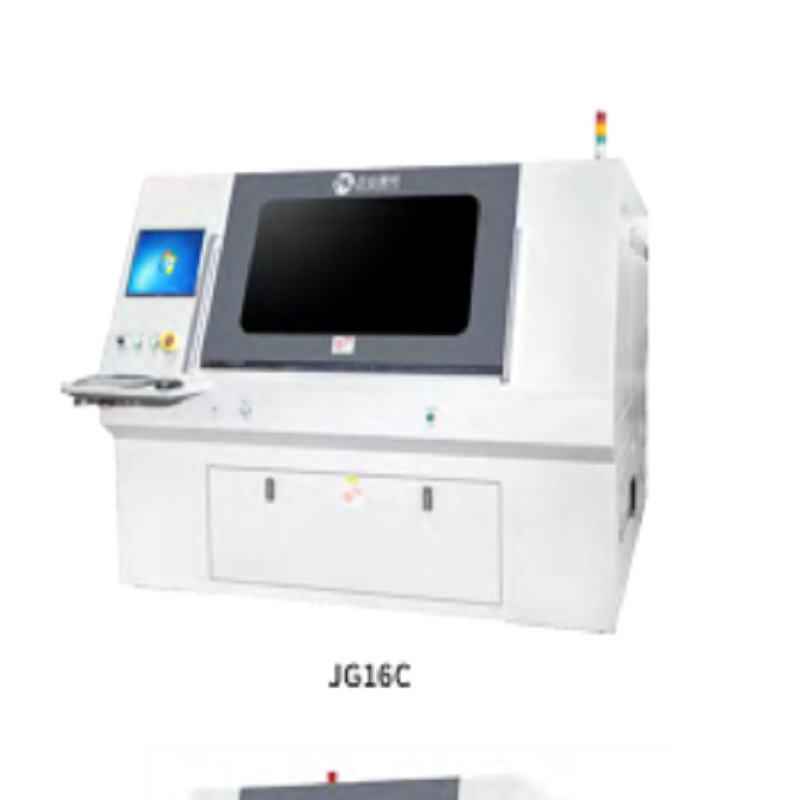

JG16 / JG16C

1. Två tabeller för att cykla arbeta en efter en, ingen förberedelsetid, hög bearbetningseffektivitet

2. Förhandsgranska funktionen innan behandlingen för att undvika att skada provet

3. Streckkodsmarkeringsfunktion

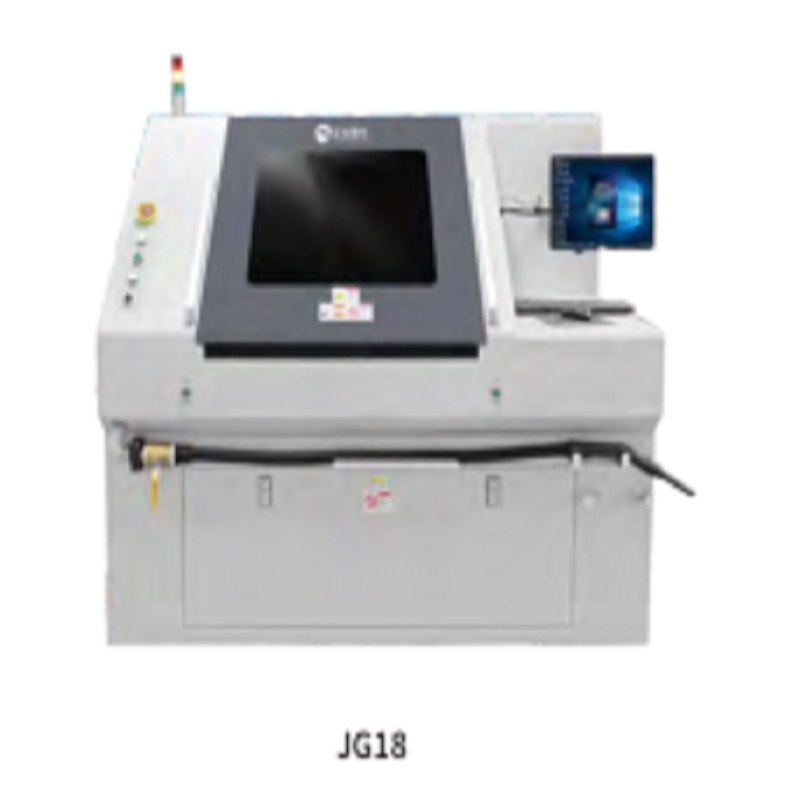

JG18

1. Det största bordet för laserskärningsmaskin i PCB-industrin

2. Förhandsgranska funktionen innan behandlingen för att undvika att skada provet

3.   Streckkodsmarkeringsfunktion

TEKNISK PARAMETER

Artikel                               JG16                       JG16C                         JG18                     JG15A

Våglängd                                                                 355 nm

Laserkraft                                             Standard 10W, 15W som tillval

Laserfrekvens                                                     30-120kHz

Maximal

Bearbetar storlek         500 × 400 mm               650 × 550mm             720 × 540 mm         520 × 420 mm

                              Dubbel plattform         Dubbel plattform

Maximal

Driftshastighet                                           800mm / s                                                 500mm / s

positionering

Tabellens noggrannhet                                         ± 3 | im                                                       ± 4 pM

Upprepa positionering

Tabellens noggrannhet                                         ± 1 | im                                                       ± 2 | im

Total noggrannhet

ZHENGYE Villkor                                                 ± 20 um

Ljusa fläckar                                                                 20 ± 5 um

Scanning Range                                     45mm x 45mm                                           40mm x 40mm

Filformat                                                 * .gbr & * .dxf & *.lägga

Elkraft                                                                                                   AC220V / 1,5 kW

Tillförsel                                     AC220V / 2kW; AC380V / 5.5kW                             AC380V / 1,5 kW

Mått

(L × B × H) (mm)         1850 × 1640 × 1650             1780 × 1610 × 1650                   1780 × 1610 × 1650             1400 × 1300 × 1700

Vikt                           2400Kg                 3600Kg                         2500 kg                 1500kg

Miljö Temperatur                                       2 ° C ± 2 ° C

Miljö Fuktighet                                   ≤60% RF, icke-kondenserande

Markamplitud                                                     ≦ 5 um

Marktryck                                                     1000kgf / m2
