Gasturbinskbladen måste stå emot svåra förhållanden som höga temperaturer, höga centrifugalprafter och oxidering.Nuförtiden används riktfasta metoder (DS) och enkla kristaller (SX) för att gjuta bladen, eftersom konventionella gjutningsmetoder skapar superlegeringar med omättade egenskaper vid hög temperatur som orsakas av den ekvaxerade sädesstrukturen.Konventionellt gjutna superlegeringar misslyckades vid kornens gränser på grund av termisk utmattning, oxidering och krängning.Grain gränser är platser för felinitiering.Anpassningen eller elimineringen av dessa förbättrar krängningsstyrka och segenskap vid höga temperaturer.Att kasta turbinsklad är väldigt komplicerat.Förenklad form skapas genom att man häller en keramik runt en vaxmodell på bladet.

Därefter avlägsnas vaxmodellen och möglet fylls med smält metall.Riktning av fasta ämnen (DS)

Det infördes fasta halter av superlegeringar i60-talet.gränserna för säden är parallella med den solidifieringsriktning som sammanfaller med komponentens huvudsakliga stressaxel.En slutlig struktur framställs som består av kolumnkärnor med < 001 > orientering i riktning mot den därefter anbringade lasten.DS turbinsklad med låg modulus < 001 > Parallellt med den påförda belastningens riktning ökar den termiska utmattningsmotståndet drastiskt jämfört med konventionellt gjutna turbinsklad.

Enkelkristallgjutning (SX)

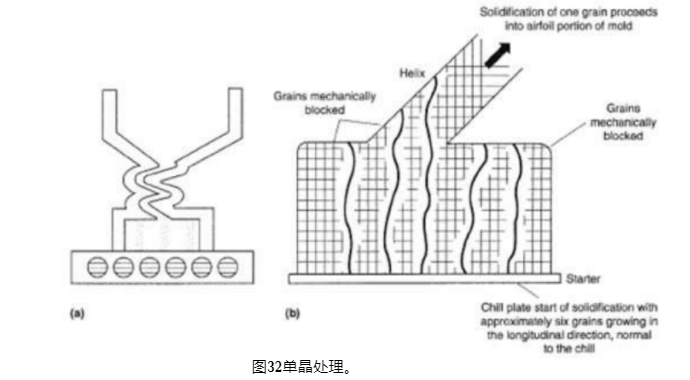

Processen visas i figur 32.En enda kristallgjutning utförs i vakuum i en förvärmad keramisk gjutformar.

Figur 32 Bearbetning av en kristall.

På grund av kontrollen av solidifieringen i möglet kan tillväxten av alla kärnor hämmas och därför avlägsnas spannmålsgränserna.Formeln är fast från botten.I början av solidifieringen har kornen en kolumnstruktur som är vinkelrät mot den termiska lutningen.När den heliska kanalen når alla kolumnar, utom en, hindras från att växa.I slutet av helixen produceras en end a kristall.Enstaka kristallsuperlegeringar har bättre egenskaper vid hög temperatur än DS-superlegeringar på grund av fel på spannmålsgränsen som stärker lösliga ämnen som bor och zirkonium.Saknaden av dessa element ökar den begynnande smältpunkten i superlegeringen och därmed förbättras de höga temperaturegenskaperna.

Dessutom kan legeringarna värmebehandlas vid högre temperaturer inom området 1240:-82111330:.1330:-176C. Denna högre värme

Behandlingstemperaturen g ör det möjligt att upplösa all a g- och rengöringsmedel samt finare fällningar efter åldrandebehandlingen.
