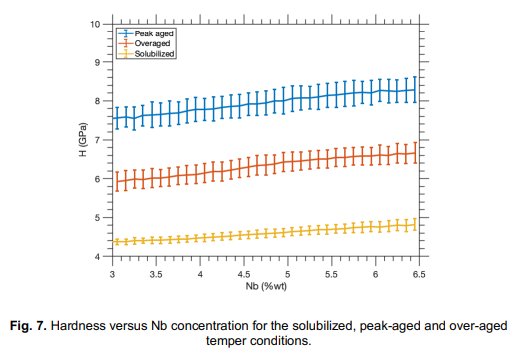

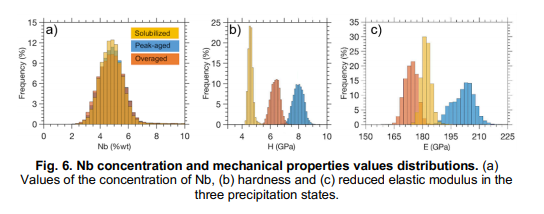

äta respektive överdrivna humörbetingelser som förväntat från legeringstillståndet. Men ännu viktigare ger hårdhetsdispersionen värdefull information om NB-innehållets roll i varje fall. Till exempel presenterar det solubiliserade tillståndet en smalare hårdhetsfördelning än toppaged och de överdrivna staterna. Med andra ord är bredden av hårdhetsfördelningen i det solubiliserade tillståndet ca 11,2 GPA, medan den ökar till cirka 2 GPA i toppaged och de överdrivna staterna. Detta kan bekräftas att jämföra hårdhetsvärdena i kärnan och ytan av dendriterna i fig 5a, b och c. OBS förväntas vara huvudsakligen i fast lösning i det solubiliserade tillståndet, med en lägre fraktion av � '' förstärkning utfälles med avseende på toppåldern och överförda betingelser. Detta indikerar att NB-segregering leder till större mekaniska egenskapsvariationer i � '' stärkt än i fast lösning stärkta Ni-baserade superlegeringar. Vidare representerar NB-innehållet och hårdhetskartorna, som innehåller över 16000 datapunkter i varje fall en statistiskt signifikant dataset från vilket kvantitativa korrelationer kan extraheras mellan hårdhet och NB-innehåll för varje temperament, såsom visas i figur 7. Denna information representerar ett mycket värdefullt lokalt verktyg för att bedöma kvaliteten på svetsar, reparationer eller 3D-tryckta komponenter, eftersom de lokala

---hardness kartor kan vara direkt korrelerade med den lokala mikrostrukturen, för att identifiera områden med en stark S-segregering Eller med lokala temporer, som ett resultat av värmepåverkade zoner.-

=== njuta av de reducerade elastiska modulkartorna (fig 5d, e och f) Visa inte en korrelation med den lokala kemiska segregeringen eller temperamentet. Istället presenterar de elastiska modulkartorna en direkt korrelation med den kristallografiska orienteringen av kornen (fig 2a, b och c). Detta är inte överraskande med tanke på den stora elastiska anisotropin hos 178 [12,13] och det faktum att elastiska egenskaper, i motsats till hårdhet är relativt okänsliga för mikrostrukturella särdrag, såsom utfällningssteg eller små variationer i kemisk sammansättning. Fig. 8 plottar den förväntade elastiska modulvariationen med kristallografisk orientering [14], beräknad med användning av singlekristala elastiska konstanter i 718 (C11

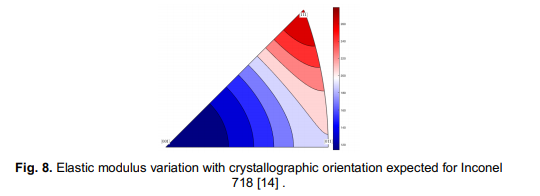

179; C44109,6, i GPA) [12]. Den elastiska modulen förväntas vara mycket högre i riktningen, 279 GPA, än i respektive och riktningar, 104 och 113 GPA. Trots attnanoindentation innebär ett komplext spänningsstat i strecksatsen är det intressant att märka att de relativa värdena för indragningens elastiska modul korrelerar väl med

normalkristallografisk orientering av kornen. Till exempel, det ljusblå kornet i toppåldern i fig. 2b, med ytannormal mellan [101] och [111], presenterar den högsta elastiska modulen, av omkring 210 GPa (fig 5E och 6C), medan Mörk orange korn i överdrivna tillstånd (fig 2c), med sin ytanormalnära [001], presenterar den lägsta elastiska modulen, på cirka 165 MPa (fig 5F och Fig.6C). -- 4.

Slutsatser En high
throughput-korrelativ studie av lokala mekaniska egenskaper, kemisk sammansättning och kristallografisk orientering har utförts i utvalda områden av gjutna Inconel 718-exemplar utsatta till tre olika tempers. Proverna visade en stark NB-segregering vid skalaen av dendritarmarna, med lokala NB-innehåll som varierade mellan 2 viktprocent.% I kärnan av dendriterna till 8 viktprocent.% I de interna domarna och 25 viktprocent.% Inom den andra Faspartiklar (MC-karbider, Lavesfaser och A-fasnålar). Nanohardness befanns korrelera starkt med det lokala NB-innehållet och temperamentet i varje fall. Tvärtom påverkades inte indragningselastikmodulen av den lokala kemiska kompositionen eller temperamentet, men direkt korrelerade med kornorienteringen, på grund av den med hög elastiska anisotropi avnickel. Bestämning av korrelationen mellan de lokala mekaniska egenskaperna kan den kemiska sammansättningen och temperamentet vara ett mycket värdefullt verktyg för att bedöma kvaliteten på gjutna komponenter och andra stelningsprocesser, såsom svetsar, reparationer eller 3D-tryckta komponenter. På så sätt kan de lokala hårdhetskartorna vara direkt korrelerade med den lokala
