Den anses allmänt att det finns ett behov av en bättre korrelation mellan gjutning och mikrostruktur av Ni-superalloys.

Generally, mikrostrukturen och egenskaperna hos investeringar gjutgods påverkas av följande parametrar:

1 Superheat av flytande metall..

2. Pouring temperatur

3. Shell formtemperatur

 -metal-moldequilibrium (mme) temperatur

5. 5n time tar attnå MME punkt

 6 Cooling hastighet under stelning

De viktigaste resultaten av effekten av gjutningsbearbetningsvariablerna på mikrostrukturella egenskaper kan vara

--/

&#

grain storlek as alla gjutningsegenskaper påverkas av kornstorlek, val av de optimala processvariabler,

based på dessa överväganden, verkar vara viktigt.

För Ni&base superlegeringar IN#100, var kornstorleken visat sig öka med hälltemperatur ochntemperature \\ heller mögel

\\, med effekten att hälla temperaturen mer uttalad. De grövre kornen främjas ithicker sektioner samt en ökad vakuumnivå, wher 101; som effekten av det antal skikt är försumbar

.

size över variationen av hälltemperaturen, varvid

 temperature leder till bättre styrbarhet av säd likformighet.

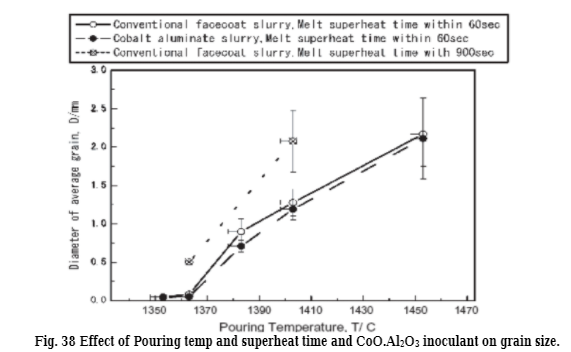

effekten av hälltemperatur och överhettnings tid på Kornstorlek visas ifig. 38.  as överhettningstiden är

increased kornstorleken ökar liksom ökningen i hälltemperatur. Kornstorleken befanns varanågot

affected av variationen av ympmedel innehåll (CoO.Al

O

3)

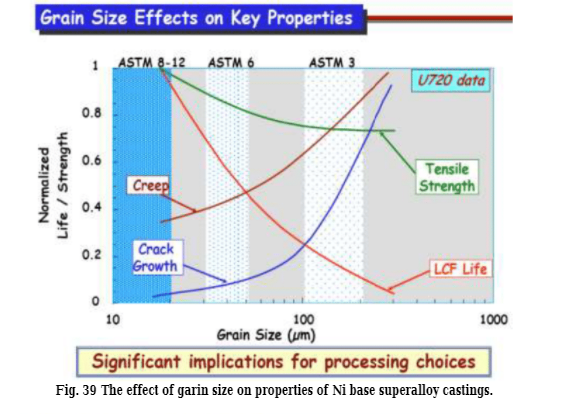

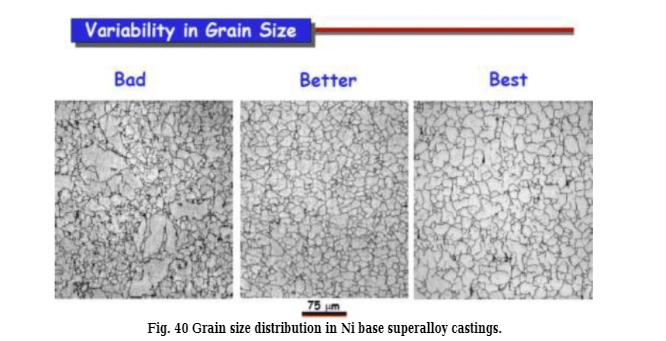

.-Figures 39 och 40 illustrate effekten av Grain

Storlek på egenskaperna hos Ni-baserade superlegeringsgjutgods.-

Microporosity och dendritarmen (DAS)

100 följa en trend liknande den för kornstorleken, med formtemperaturen spelar en merprominent roll vid bestämning av DAS än hälltemperaturen och vakuumnivån. Inverkan av

stycken skal rockar på DAS är försumbar.

Microporosity av investeringar gjutna turbinblad av IN713LC superlegering minskar med minskande sekundära dendrit

ARM avståndet (SDAS). Ympmedlet visades utöva viss effekt på att minska porositeten innehåll, i synnerhet enthigh formtemperaturer. Porositet finns i korngräns och interdendritiska regioner. Eftersom SDAS är mycket finare än

size. Formtemperatur utövar större effekt på porositeten innehållet eftersom mögel

temperature påverkar kylningshastighet av gjutning och därför dess SDAS. När formtemperaturen är hög och

sDas relativt stor, reducerar förfining av kornstorlek de \"effektiva\" SDA: erna och därmed rDucering av

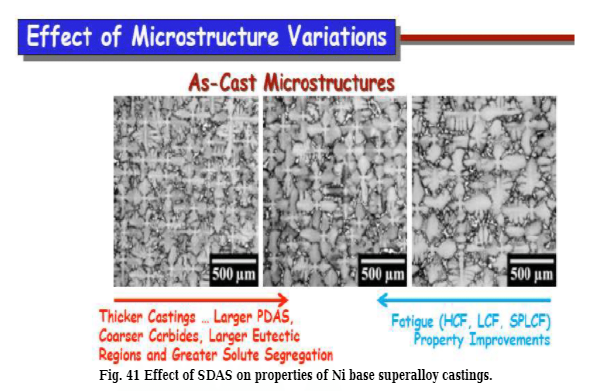

-nporosity-innehållet. SDAS påverkar egenskaperna hos Ni Base Superalloy Gjutningar som visas i
