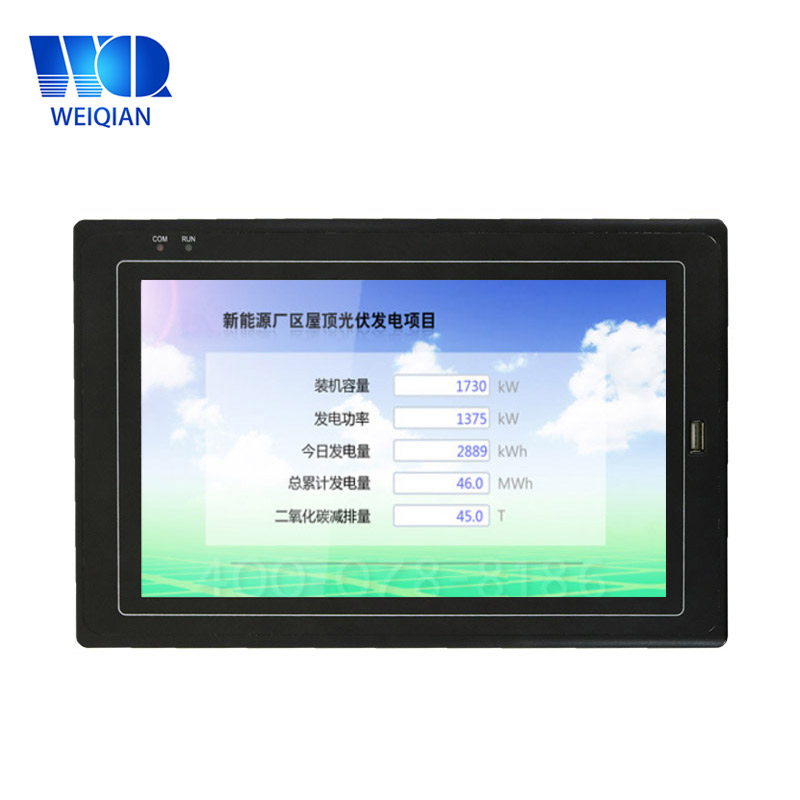

1.Parameters

Product modell

WLT-102R-AP20

Basic parametrar

● CPU   Cortex® A8 Architecture  frequency 1.0GHz

● Memory   512MB DDR3

● Flash   256MB NandFlash

 Display skärmen

● Storlek  10.2 inch

● Resolution  800 × 480

● LED backlight  lifetime>25000 hours

Touch skärmen

4-wire motstånd pekskärm

Hardware gränssnitt

● 4 channe ● 3-wire RS-232 serieport  COM1, COM2, COM3  COM4  2 kanal  COM1  COM2  multiplexing as RS-485 buss.  serial port med isolerad läge som tillval

● 1 kanal CAN-buss  optional

● 1 kanal USB Device interface  support ActiveSync ansluta till PC för utbyte av data och felsöknings ansökan.

● 3 kanal USB värdgränssnitt  support vanligt USB device såsom mus, tangentbord, U disk, etc.

● 1 kanal 100M Ethernet inter ansikte.

● 1 kanal WiFi modul inuti.  optional

● 1 kanal SD/MMC kortplats.

● 1 kanal 3.5mm audio utgångsgränssnitt.

● 1 kanalisera DC12V~24V  industria ● power lösning  higher tillförlitlighet.

OS

Windows CE 6,0 R3

Defend grad

IP65 (frontpanelen)

working miljö

● power  12V DC  12V som rekommendation  OLE intervall är 12V~24V   700mA

● working Temperatur  -10~60 ° C

● working fuktighet   from 10 till 90% RH

Storlek

● structure  plastic

● Panel storlek  275 × 181  mm

● Trepanning storlek  266 × 171  mm

 Application område

● industrial kontroll  detection anordning  instruments och mätare  security övervakning  medical apparater och instrument, intelligenta terminaler embedded hög-end ansökan .

● Support CAN-bussnät.

 Software support

● Flash effekt-down skyddsfunktionen

● ide:. Visual Studio 2005/2008.net (NET 2,0 Compact)  EVC++  Labview . development

● Easy ändra användarens-defined startbild

● Support bildskärm rotation . (grad: 0/90/180/270)

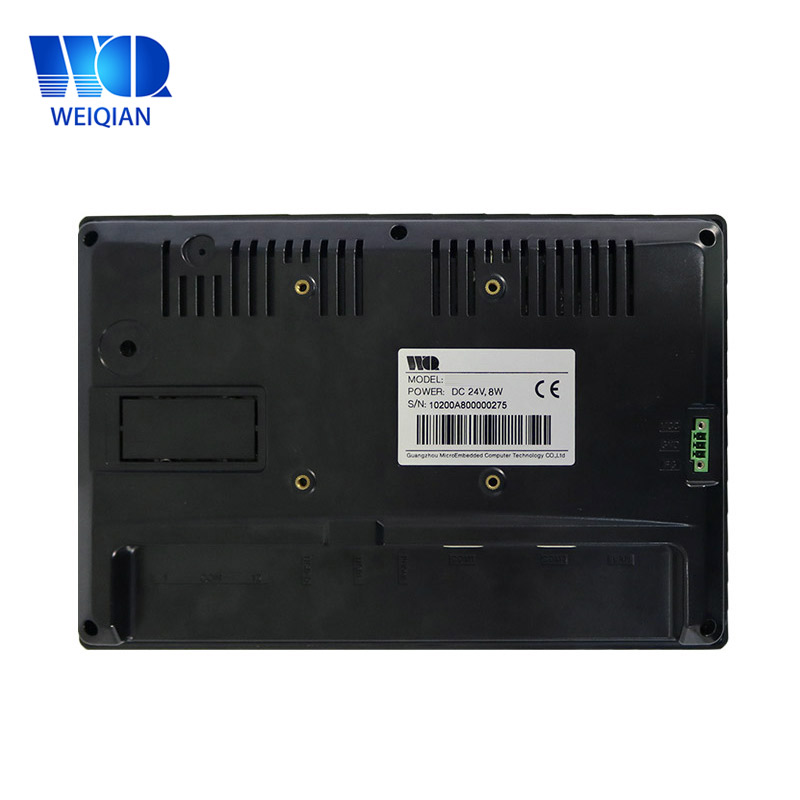

2.Interface definition

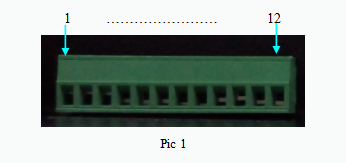

1. CANL                  2. CANH

3. GND                   4. COM3-RX av RS-232

5. COM3-TX av RS-232      6. COM4-RX av RS-232

7. COM4-TX av RS-232      8. COM2-485B

9. COM2-485A            10. GND

11. COM1-485B

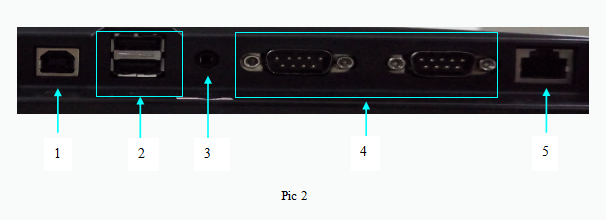

1. USB slavgränssnitt  USB Device             2. USB värdgränssnitt  USB värd

3. Ljudutgång                           4. RS-232 (COM1, COM2)  isolated

5. 100M Ethernet

2.1 RS-232 gränssnitt

4 kanaler  support den högsta-level baudrate 115200 bps. Motsvarande gränssnitt i Win CE-systemet är COM1~COM4.

2.2 RS-485 gränssnitt

motsvarande port i WinCE systemet är COM1  COM2. Och COM1/COM2 är en multiplexering av RS-232 gränssnitt.

2.3 CAN Bus-gränssnitt

funktion av Can-bus gränssnittet är valfritt. Även, utan 120 ohm (Ω) terminalmotstånd, pls ange om i behov

2.4 Ström gränssnitt

as visas i figuren:.

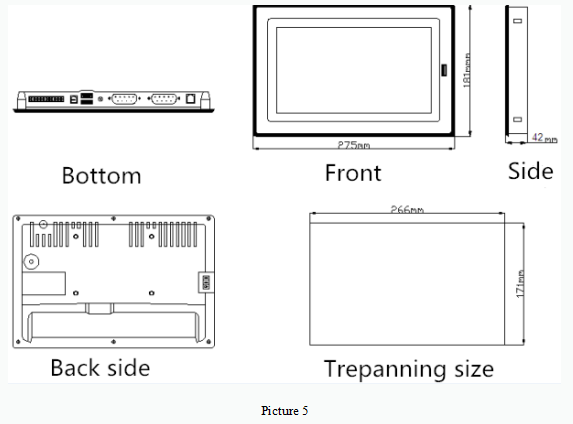

3.Exterior storlek

Exterior storlek  275x181x42  mm    Trepanning storlek  266x171  mm
