1.parameters

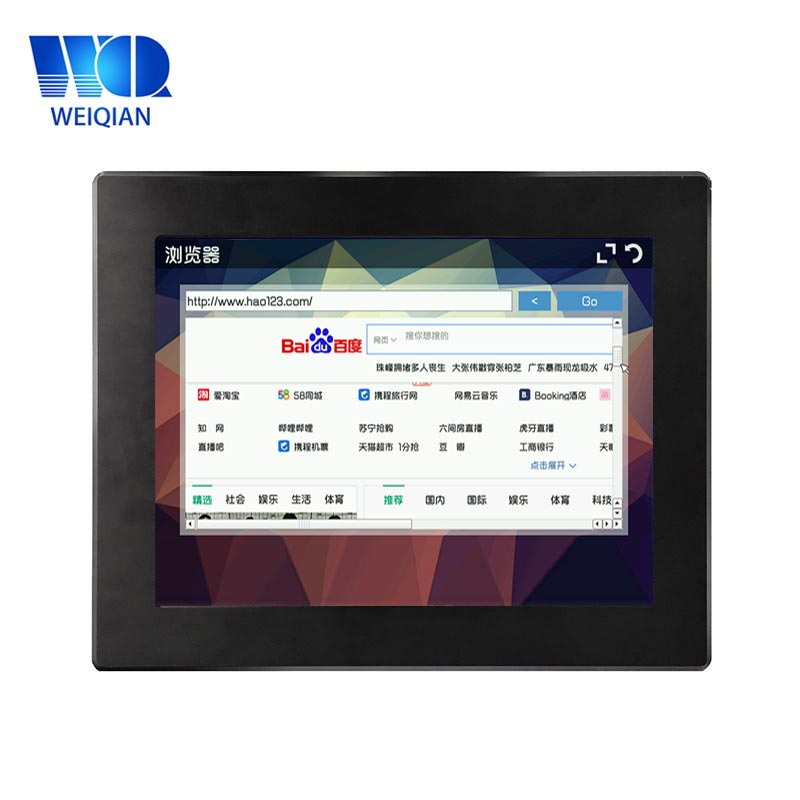

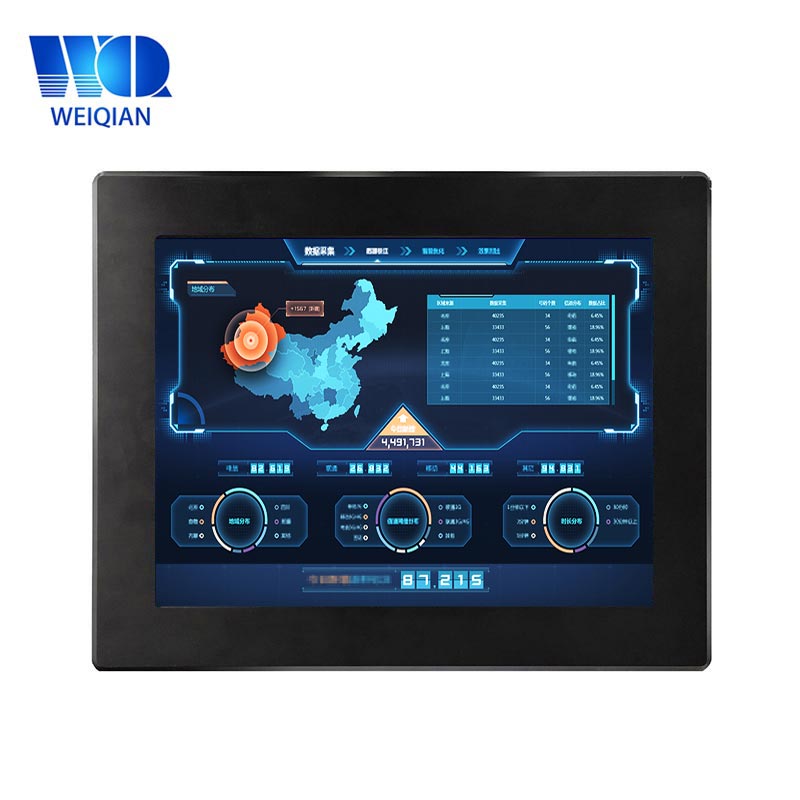

Product modell

WLT-120R-AM20

Basic parametrar

● CPU: Cortex®-A8 arkitektur; Frequency 1,0 GHz

● Memory: 512MB DDR3

● Flash  256MB Nandflash

Display skärmen

● Storlek  12 tum

● Resolution  800 × 600

● Wide-temperature typ  64K färger eller 260K färger

● LED backlight  lifetime>25 tusen timmar

Touch skärm

Resistance pekskärm  driver insidan

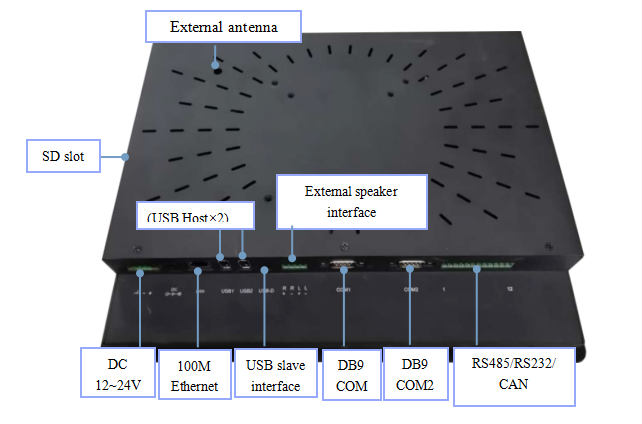

Hardware gränssnitt

● 2 kanal DB9 interface (COM1, COM2)

● 3 kanal 3-wire RS-232 serial port ( COM3  COM4  COM5)

● 2 kanal RS-485 interface  COM1  COM2, multiplexering som DB9 (COM1  COM2).

● 1 kanal CAN-buss, multiplexering som COM5COM5 as standard.optional

● 1 channel USB device gränssnitt  support ActiveSync ansluta till PC för utbyte av data och felsöknings ansökan .

● 2 channel USB värdgränssnitt  support vanligt USB device såsom mus , tangentbord, U disk, etc.

● 1 kanalisera 100M Ethernet-gränssnitt.

● 1 kanal SD/MMC kortplats, support SD/MMC-kort

● 1 kanalisera gränssnitt extern högtalare.

● 2 kanalisera DC12V~24V  industria ● power lösning  higher tillförlitlighet.

atten

När den seriella porten är ansluten, måste GND tråd av de två anordningarna anslutas för att undvika att bränna den seriella chip och som påverkar kommunikation.

OS

Windows CE 6,0

Defend grad

IP65 (frontpanelen)

working miljö

● power  12V-24V DC/3A

● working Temperatur  -10~60 ℃

● storage Temperatur: -20~80 ℃

● working fuktighet   from10 till 90% RH

Storlek

● shell strukturen  Metal

● panel storlek  319x259  mm

● trepanning storlek  305.2x244.8 mm

Application område

● industrial kontroll  detection anordning  instruments och mätare  security övervakning  medical apparater och instrument, intelligenta terminaler embedded hög-end ansökan.

● Support CAN b oss utbyggnad

Software support

● Flash power-down skyddsfunktionen

● ide.. Visual Studio 2005/2008.net (.netto 2,0 Compact)  Labview development

● Easy ändra användarens-defined startbild

● Support bildskärm rotation (grad:. 0/90/180./270)

2. Interface definition

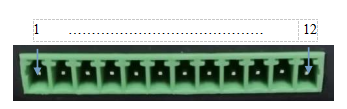

1.  COM5-TX of RS-232   (CANL)     2. COM5-RX av RS-232   (CANH)

3. GND                          4. COM3-RX of RS-232

5. COM3-TX of RS-232             6. COM4-RX of RS-232

7. COM4-TX of RS-232             8. COM2-485B

9. COM2-485A                   10. GND

11. COM1-485B                  12. COM1-485A

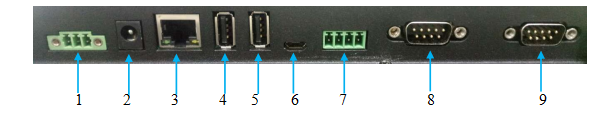

1. 3P  12-24V  Terminal effektingångsgränssnitt         2.  12-24V power adapteringångsgränssnitt

3.  100M Ethernet-gränssnitt                        4.  USB Värdgränssnitt   USB värd

5.  USB slavgränssnitt   USB värd                    6.  USB slavgränssnitt   USB Device

7.  External högtalare gränssnitt                       8.   RS-232 COM1 gränssnitt   isolated

9.  RS-232 ( COM2) interface   isolated

2.1 RS-232 interface

5 kanalisera seriell port, stödja den högsta-level baudrate115200bps  motsvarande gränssnitt i WinCE systemet är COM1 COM2  COM3  COM4  COM5.

2.2 RS-485 interface

motsvarande port i Win CE systemet är COM1/COM2, och att multiplexera som COM1/COM2 av DB9 gränssnittet.

2.3 Can Bus interface

funktion av Can-bus gränssnittet är optiona ●, och att multiplexera som COM5. Även, utan terminalmotstånd inuti, pls ange en gång i behov

2.4 Power gränssnitt

as som visas i figuren:.

2.5 External högtalare gränssnitt

1.  left kanal OUTR+       2.   left kanal   OUTR-

3.  right kanal OUTL+      4.   right kanal  OUTL-

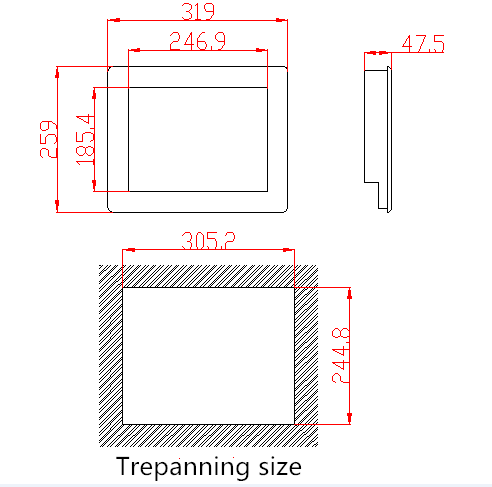

3. Exterior storlek

Exterior storlek   319x259x47.5 mm     Trepan storlek   305.2x244.8  mm
