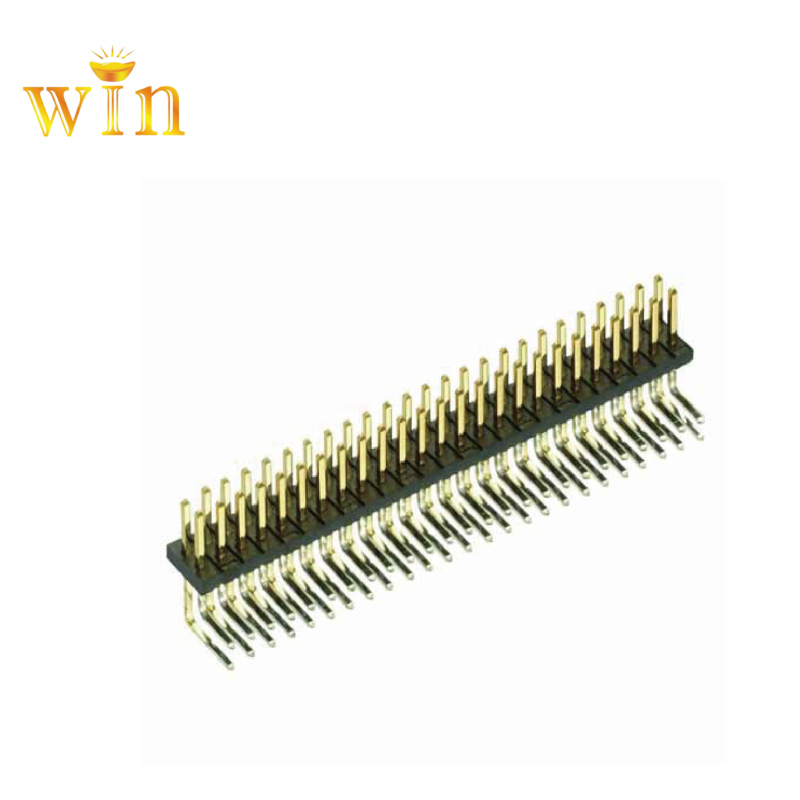

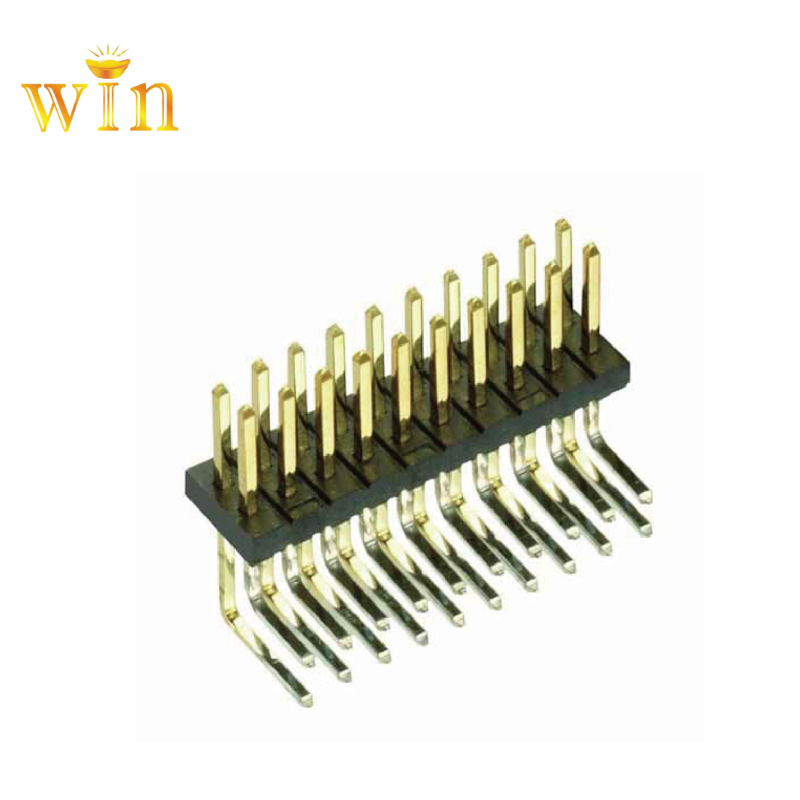

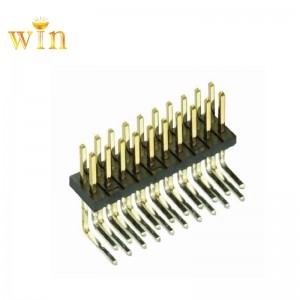

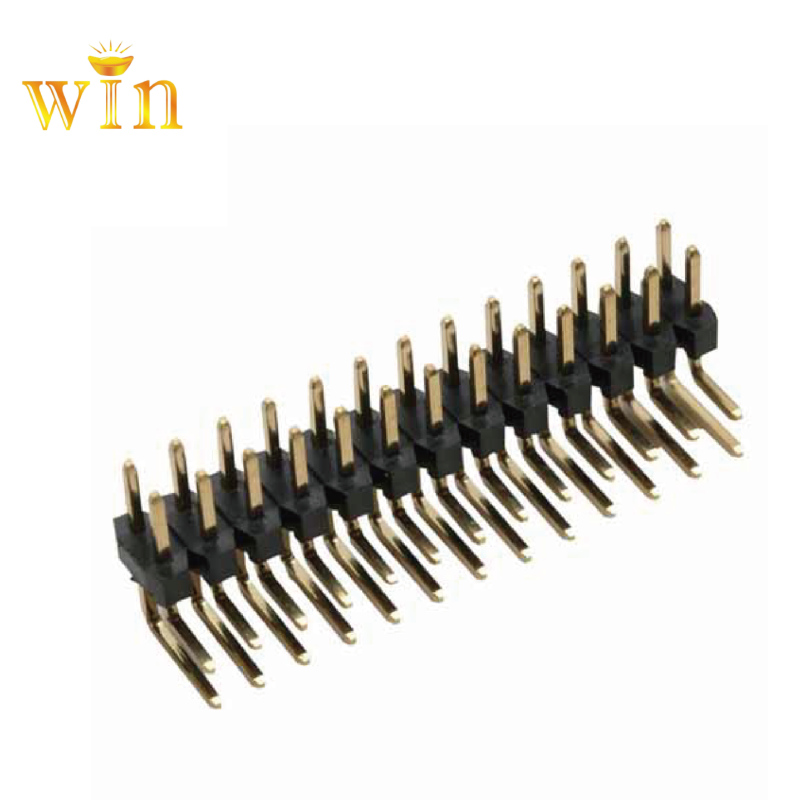

2x10p 2x13p 2x25p 90 ° Höger vinkelstifthuvudskveektor

Utgivningsdatum:2021-08-31 14:10

Fem fördelar med produkter

  • Direkt erbjuds från originalfabrik
  • Du kan anpassa vad som helst form eller form du behöver
  • Varje modell kostar minst men fungerar detsamma mednågra stora märken
  • Små satser välkomnas varmt
  • Prover erbjuds fro gratis

Produktinformation

2.54MM (0,1'') PITCH PIN HEADER

SPECIFICATION

MATERIALS (KONTAKTER): Copper Alloy, guld eller tenn (over Nickel) avslut

MATERIALS (HUS): Standard eller högtemperaturplast, rankad UL94V-0(Standard Material PBT+30% GF RoHS)

Aktuella: 3A per kontakt

MAXIMUM SPÄNNING: 800V AC, 500V DC

Kontakta SKYDD: 30mΩmax

INSULATION KLASS: 1000 MSEKΩmin

OPERATING TEMPERATUR:-40to 105

DURABILITY: 300 matningar (guld) eller 50 matningar (tenn)

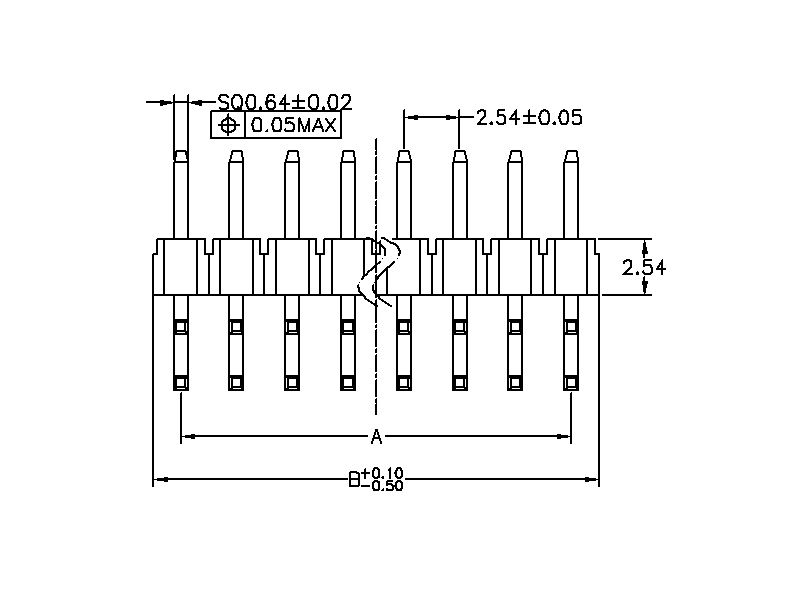

DRAWING

YOU CAN CUSTOMIZE.jpg

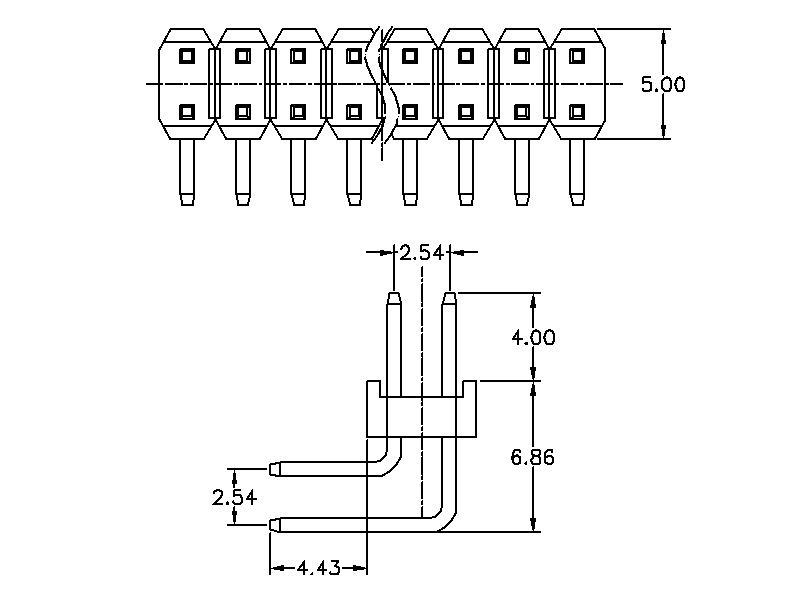

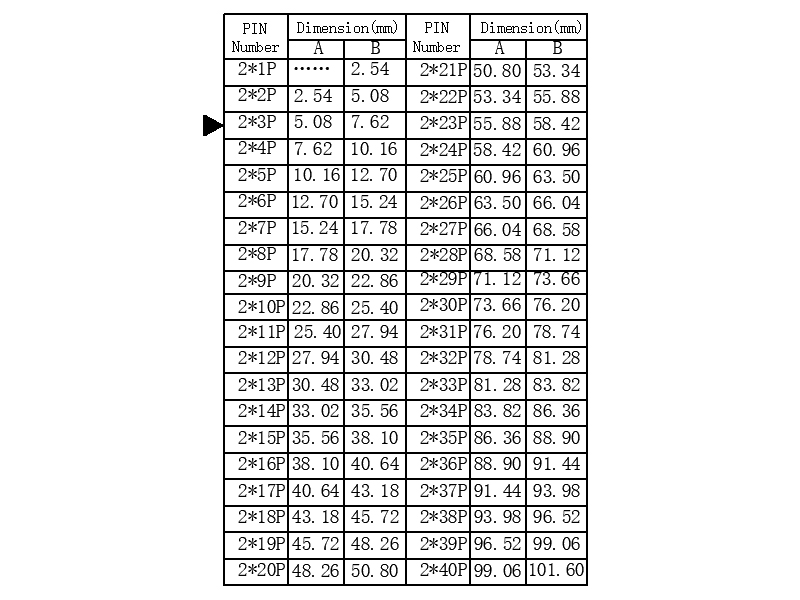

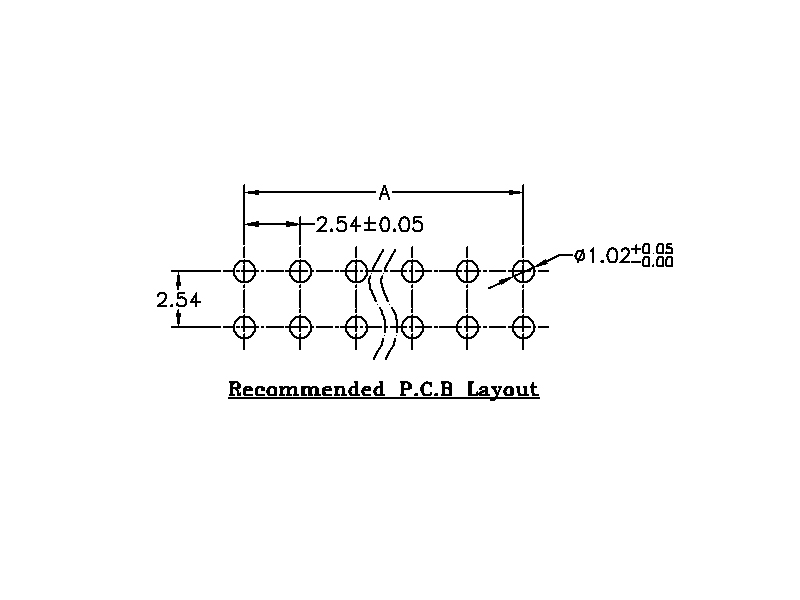

2x5P双排90度弯针 drawing.jpg2x5P双排90度弯针 1 drawing.jpg2x5P双排90度弯针 3 drawing.jpg2x5P双排90度弯针 2 drawing.jpg

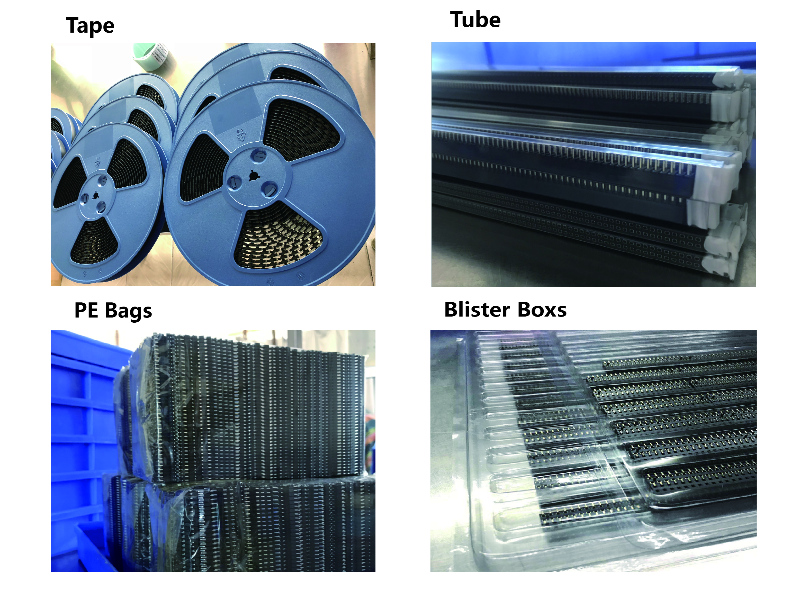

Package i bandet: Detta typ av paketet är för SMT-kontakter, skydda stiften från deformation
Convenient för automatisk montering och pickup bearbetning och spara en hel del arbetskostnaden

Package i rör.: Detta typ av förpackning är lämplig för många typer av kontakter enligt behov, detta p ackaging metod bättre skyddar stiften från deformation

Package i PE säckar:.Detta är den mest common förpackning, lämplig för proenålen är inte lätt deformeras, ärnackdelen att produktskydd är liten, är fördelen kostnadsbesparingar

Package i Plast box:.Commonly används förpackning, lite liknar blister röret förpackning, kan bättre skydda produkten stygn


what'. s Pin Header

Pin Header är? ett slags elektriskt anslutningsdon. Vi förkortas oftast som PH eller enkel rubrik, and har rykte om universella connectors.This typ av kontakt används ofta i PCB kretskort inom elektronik, elektriska apparater, och mätare.



what'? s funktionen av stifthuvud

its funktion är att fungera som en bro mellan blockerade eller isolerade kretsar i PCB board-kretsen, och ansvarig för ström eller signalöverföring.



what är HRE pin header modeller?

Det finns många typer av stiftlister som klassificeras enligtnormerna i elektronikindustrin för att möta olika behov av. Enligt utrymmet, kan den grovt indelas i 2,54 mm (0,1 tum), 2,0 mm (0,079 tum), 1,27 mm (0,05 tum), 1,0 mm (0,04 tum), 0,8 mm (0,03 in). Avståndet mellan stift kallas vanligen som beck i det elektroniska samhället. I enlighet med antalet rader, det finns enda rad, dubbel rad, tre rader, etc. Enligt paketet användning, det finns fläckar SMT (yt-mount teknik version) och propp-in DIP (stift genom hål-enheter), bland dem, kan SMT stiftlister vara uppdelad i horisontell stiftdon och vertikal stifthuvud, och DIP typer kan indelas i rak införing stiftdon och böjning ingsstiftlist. Förutom att vi delat upp den i tre typer enligt deras installationsmetod, är 180 ° installation representeras av"S", 90 ° installation representeras av"W", och SMT installation representeras av"T".



what' s användningsområdet för stifthuvud

Application Intervall:? Databehandlingsutrustning, Dator , Program styrutrustning, Elektronisk mätutrustning, för automatisk styrning, automatisering, kommunikation utrustning etc.
