1. Parameters

Product modell

WLX-043R-AP20

Basic parametrar

●CPU: Cortex-A8 arkitektur; Frequency 1.0GHz

● Memory: 512MB DDR3

● Flash:256MB Nandflash

Display skärmen

● Storlek:4.3 tum

● Resolution:480 × 272

● Wide-temperature typ64K färger eller 260K färger

● LED backlight:lifetime>25000 timmar

Touch skärm

4-wire motstånd pekskärm(driver inuti)

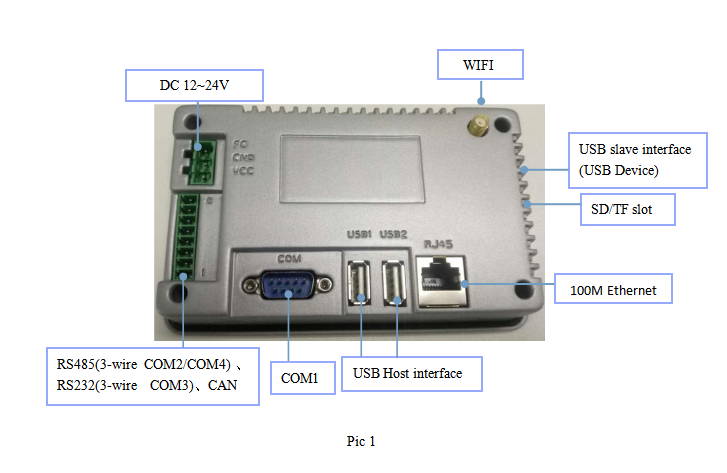

Hardware gränssnitt

● 1 kanalRS-232-DB9 interface(COM1).

● 1 kanal 3-wire RS-232 serial port(COM3)

● 2 kanal RS-485 interface(COM2COM4),COM2 is en multiplexering av CAN.

● 1 kanal Can buss .(driver inuti)(optional).

● 1 kanal USB Device \

●ninterface. 2kanal USB värdgränssnitt support vanligt USBdevice såsom mus keyboard U disk etc.

● 1 kanal 100M Ethernet-gränssnitt.

● 1 kanal SDMMC slot/support TF

-kort.● 1 kanalisera yttre WiFi modul.(optional)

● 1 kanal DC12V24V~ Power Input gränssnittet.

atten

När den seriella porten är anslutenGND tråd av de två anordningarna måste anslutas till undvika att bränna den seriella chip och som påverkar kommunikation.

OS

Linux

Defend grad

IP65(frontpanelen)

working miljö

● power:DC12V 24V- (6W)

● working Temperatur:10-60 ℃~

● storage temperatur:20-8~5℃

● working fuktighet:1090% RH~

Storlek

● shell strukturen:plastic

● panel storlek:139.6 × 86,6(mm)

● trepanning storlek:131.2 × 79,2 (mm)

Application område

● industrial kontrolldetection anordning,instruments och mätare \\ övervakningnsecuritymedical apparater och instrumentintelligent terminalerembedded hög end ansökan. -

● Support CAN-bussnät.

Softwaresupport

● Flash powerdown skyddsfunktionen.-

● Support EclipseQT Skaparen arm linux gccg /kompilator++shell programmering STL lib porära Python2.7 utveckling support JAVAC C//+C+/#etc.

● Easy ändra användarensdefined startbild.-

● Support bildskärm rotation(graden :090 180/270)//

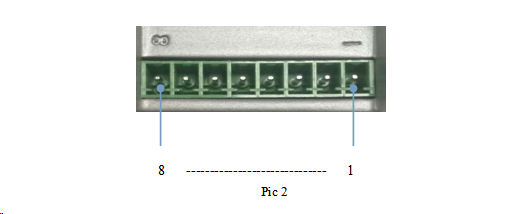

2.Interface definition

\

COM2 485An1.-(CANH)2.

COM2 485B- (CANL)\GND

n3.  4.

COM3TX of RS232- -5.

COM3RX of RS232- -6

GND. 7.

COM4485A -8.

COM4485B -

 2.1RS232interface - 2 kanal seriell port

support den högstalevel baudrate115200bps. Det motsvarande gränssnittetin Linux system säga COM1-   COM3. 2.2

485interface - motsvarande portin Linux

  COM4;OchCOM2 är en multiplexering av CANinterface.  2.3

interface  funktion av Can

-. Alsowithout terminalresistens inne PLs anger en gång inöd.

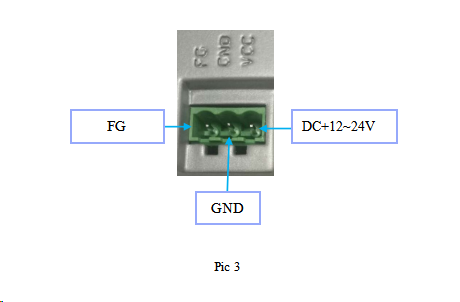

Power gränssnitt

 \

n3.Exterior storlek Exterior storlek

139.6 × 86,6 × 29,3(mm)Trepanning storlek   :  131.2 × 79,2(mm)
