1.parameters

Product modell

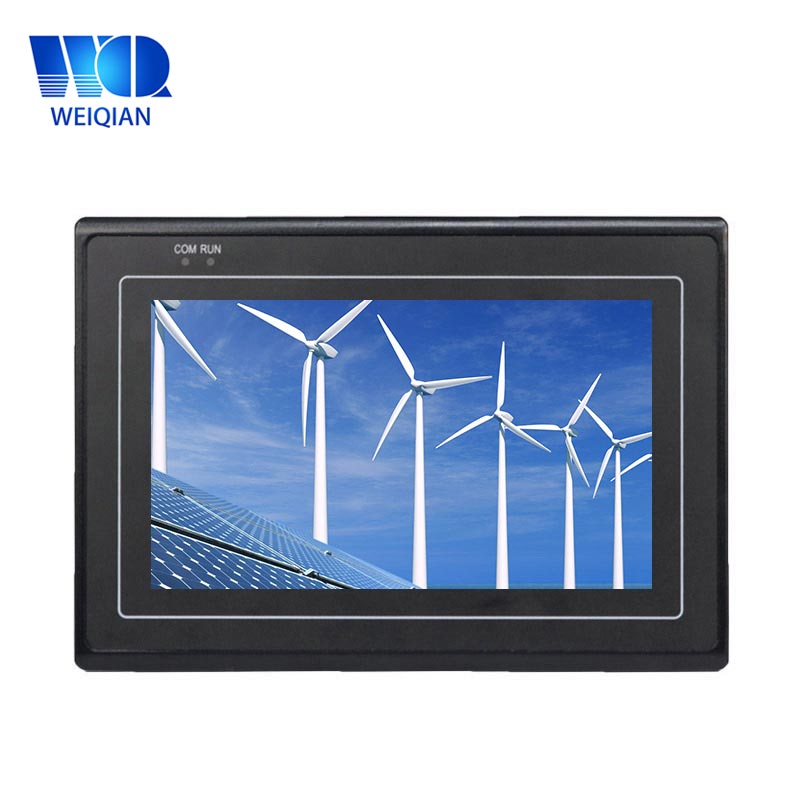

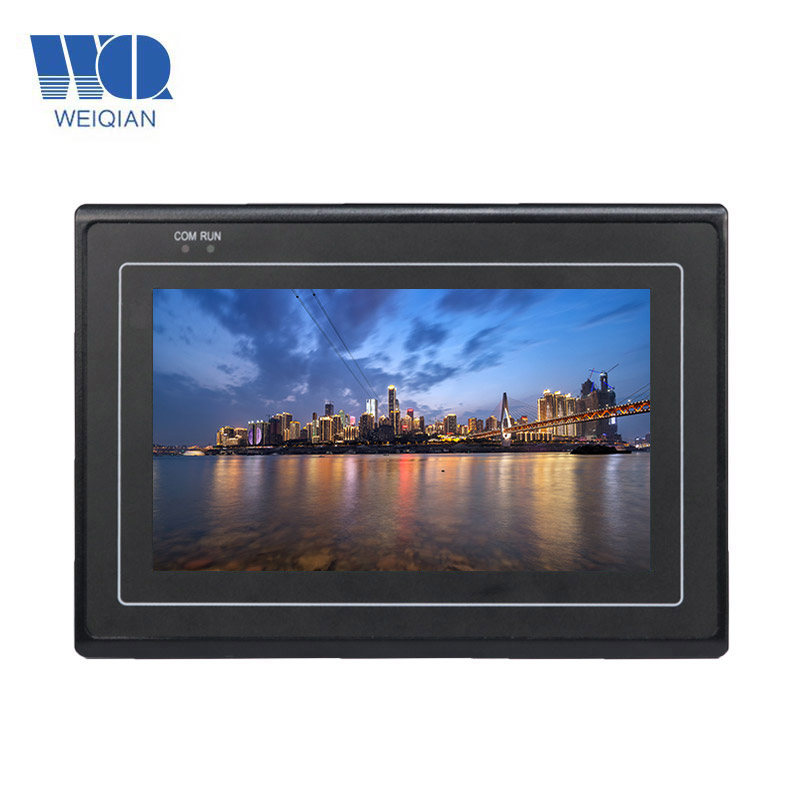

WLX-070C-SP10/WLX-070R-SP10

Basic parametrar

CPU  Quad-core Cortex®-A9 arkitektur  frequency 1.4GHz

Memory  1GB DDR3

Flash  8GB Nandflash

Display skärm

Storlek  7 tum

Resolution  1024x600

Wide-temperature typ  16000k färger eller 24 sanna färger

LED bakgrundsbelysning  lifetime>25000 timmar

Touch skärm

Capacitance/Resistance pekskärm

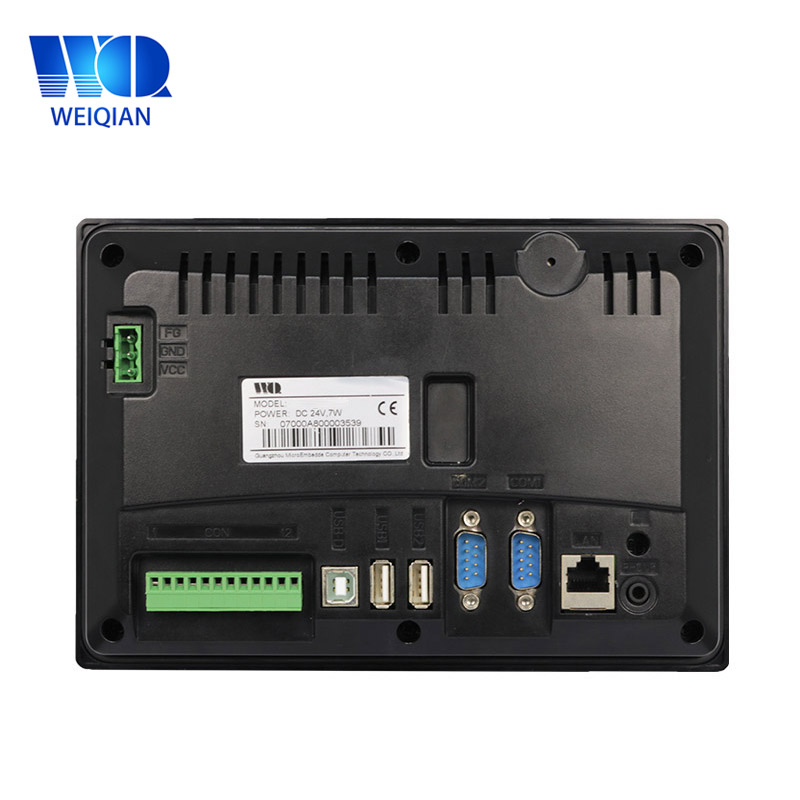

Hardware gränssnitt

4 kanal 3-wire RS-232 serieport  COM1, COM2, COM3, COM4

2 kanal RS-485  COM1 COM2 multiplex som RS-232 (COM1  COM2)  Signal isolerades som tillval

1 kanal isolerad Can buss. optional

1 kanal USB-gränssnitt.

2 channel USB värdgränssnitt support vanligt USB-enhet såsom mus, tangentbord, U disk, etc.

1 kanal 100M Ethernet-gränssnitt

1 kanal SD/MMC kortplats.

1 kanal 3,5 mm hörlurar output gränssnittet..

1 kanal inbyggd-in WiFi.  optional

DC12V~24V, industrial kraftlösning higher tillförlitlighet .

Built-in WiFi, Bluetooth-modulen.  optional

OS

Linux

Defend grad

IP65 (frontpanelen)

working miljö

power DC 12V-24V  24V som rekommendation

working Temperatur -10~55℃

storage temperatur -20~85℃

working fuktighet  from10 till 90% RH

Storlek

shell strukturen plastic

panel storlek 206.00x142.00  mm

trepanning storlek  195.6x131.6  mm

Application område

industrial kontroll detection anordning instruments och mätare security övervakning medical apparater och instrument, intelligent terminaler inbäddade hög-end ansökan.

Support CAN-bussnätverk utplacering

Software. support

QT Skaparen QT C++ development, lätt att använda annan programvara flexibelt.

Easy ändra användarnamn-defined splash skärm

.Support bildskärm rotation (grad: 0/90/180/270).

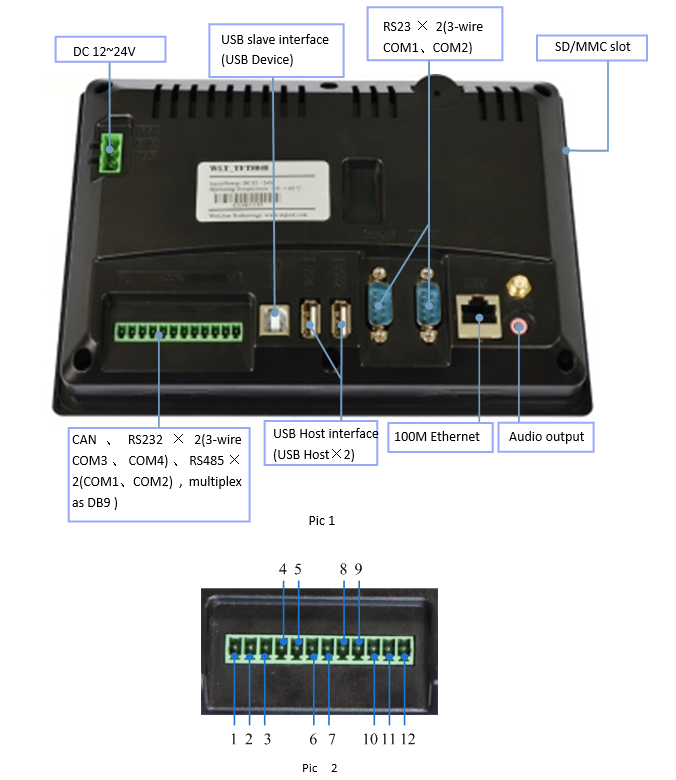

2.Interface definition

1    CANL                   2      CANH

3      GND                    4      COM3-RX av RS-232

5      COM3-TX of RS-232        6      COM4-RX av RS-232

7      COM4-TX av RS-232        8      COM2-485B

9      COM2-485A              10    GND

11    COM1-485B              12    COM1-485A

2.1 RS-232 gränssnitt

4 kanalisera seriell portsupport den högsta-level baudrate 115200 bps. Motsvarande gränssnitt i Linux-system är COM1~COM4. Speciellt COM1 och COM2 har två utgångs typ som RS-232 och RS-485.

2.2 RS-485 gränssnitt

motsvarande port i Linux-system är COM1  COM2. Och COM1/COM2 är en multiplexering av COM1/COM2 av RS-232 gränssnitt. Även, utan 120 ohm (Ω) terminalmotstånd inuti, pls ange en gång inöd.

2.3 CAN bus gränssnitt

funktion av Can-bus gränssnittet är valfritt. Även, utan 120 ohm (Ω) terminalmotstånd inuti, pls ange en gång i behov

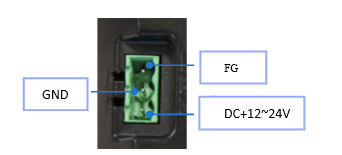

2.4 Ström gränssnitt

as visas i figuren:.

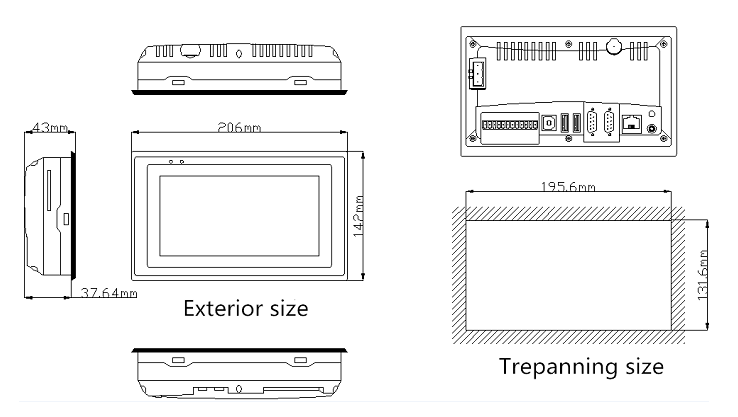

3. Yttre storlek

Exterior storlek  206 × 142 mm     Trepan storlek  195. 6 × 131,6  mm
