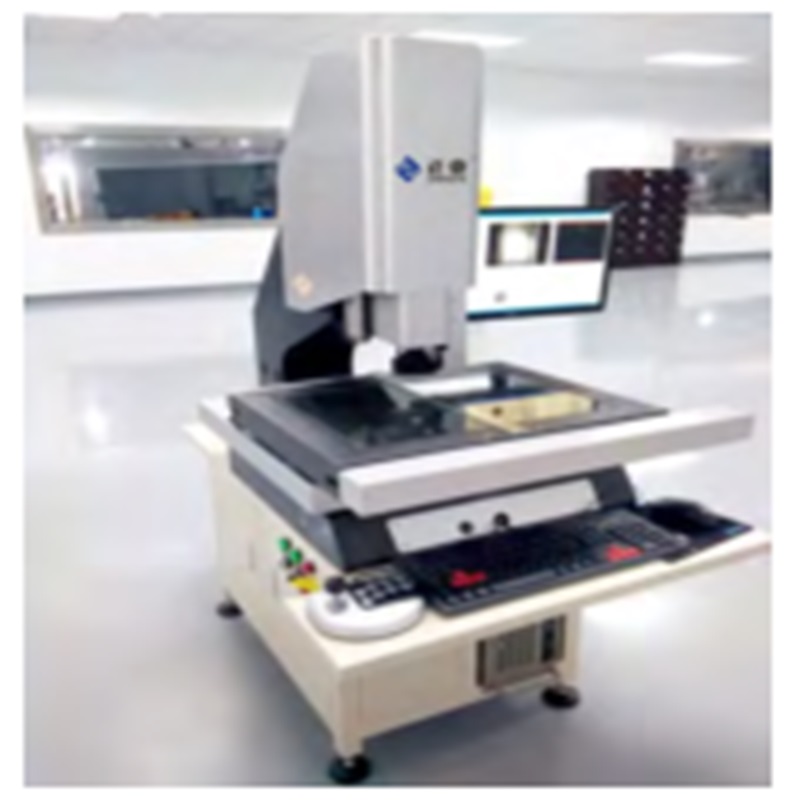

PCB   Koordinatmätmaskin

Auto / Manuell typ Video Mätinstrument

EC11-4030 / 5040

ANVÄNDANDE

Två-dimensionell mätning inkluderar: punkter, linjer, cirklar, rektanglar, vinkel, kontur, form, ytform och andra geometriska element. En tredimensionell mätsond är valfri.

TEKNISK PARAMETER

ARTIKEL                                           6050A                     8060A                   120100A               220180A

X.Y.Z Stroke   (Mm)                 600 × 500 × 200         800 × 600 × 200         1200 × 1000 × 200       2200 × 1800 × 200

Lastare storlek (Mm)                       698 × 665                 896 × 778               1400 × 1100           2300 × 1900

Max laddning                                                                       30kg

Basmaterial                                                 00 grade Jinan mörkgrön granit

Objektiv linsfokal                                                           90mm

Objektivlins                                                                   0,7 ~ 5X

Totalt max   Förstoring                                                       25 ~ 180

Ristlösning                                                               ≦ 0,001 mm

Linjär noggrannhet                             E2 ≦ ± (2,5 + L / 200) ^ m                                   E2 ≦ ± (3 + L / 150) ^ m

Upprepa noggrannhet                                                               ≦ ± 3 | im

Total maskin                   1850 × 1960 × 1800       1950 × 2060 × 1800     2500 × 1800 × 1800   3500 × 3000 × 1900

Storlek (L × B × H) (Mm)

Total maskin   Vikt             1800kg                   2000kg                 3800KG                 7500KG

Mätning av programvara                                     ASIDA-ÅTGÄRD VMA 3.00.01

Data Output Format               DXF, WORD, EXCEL, etc.; kan anpassa utdataformat

OS                                                                                 Windows 7

PC-krav                                                             IPC-610H

Kraft                                                                       220V / 50Hz / 10A

Arbetsmiljö                   Temperatur: 20 ° C ± 3 ° C ; Temperaturvariation: < 2 ° C / H;

                                          Fuktighet: 30 ~ 80%; Vibration < 0,002 g, < 15Hz.

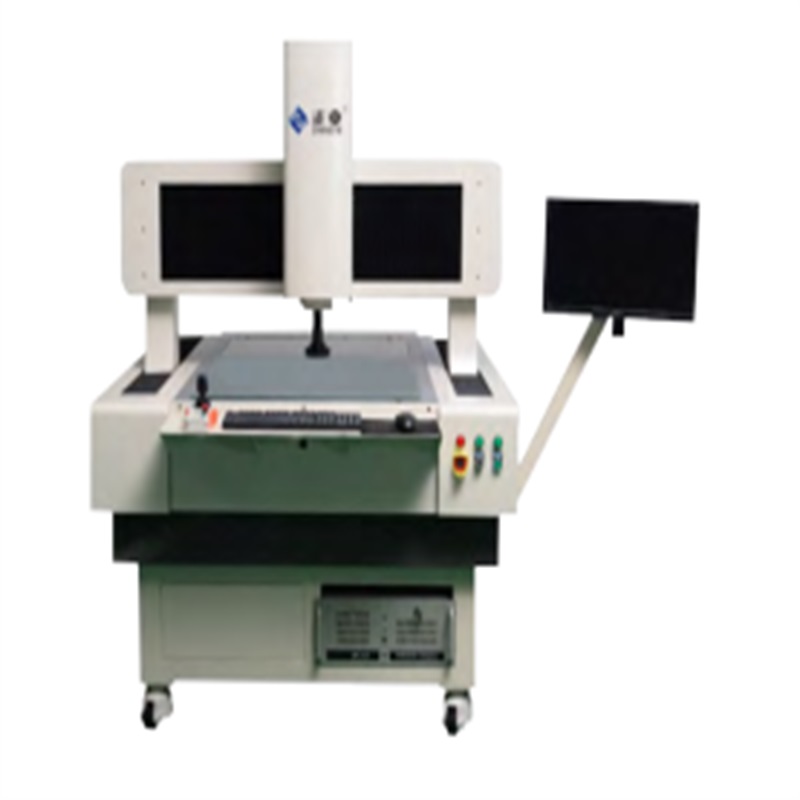

Anmärka                               1.   Longmen Auto Video Mätinstrument är designat för stor mätning, dess maximala mätning

                                                kan nå 2500 × 2000 mm, kan anpassa olika typer efter praktiska mätbehov.

2. Kan anpassa stora plattformsverktygsmikroskop utrustade med NIKON, OLYMPUS metallografisk lins.
