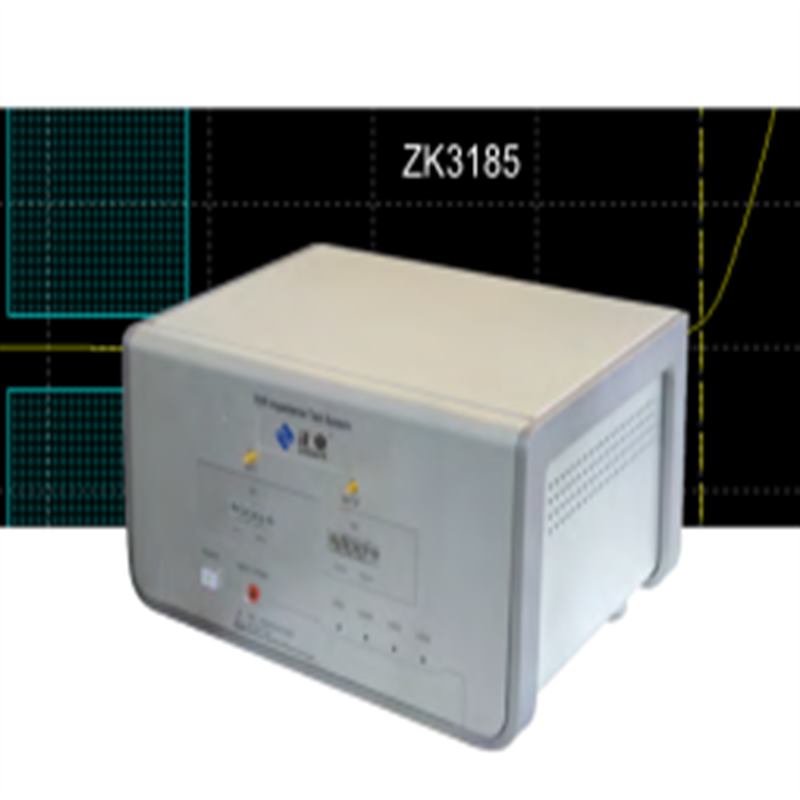

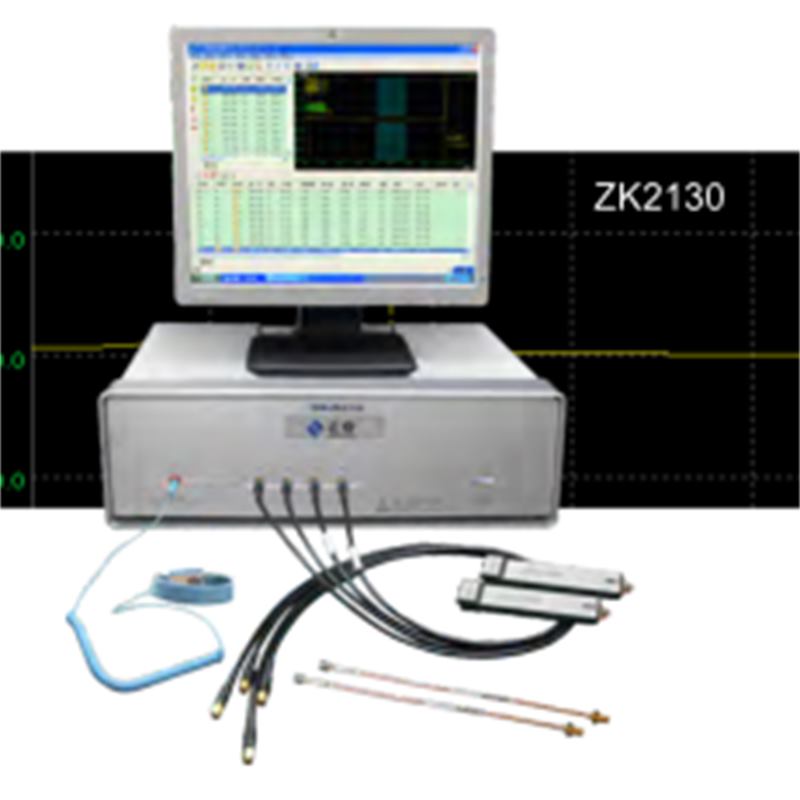

PCB   TDR-impedansstestinstrument (ZK2130 / ZK3185)

ANVÄNDANDE

Instrumentet används för att testa impedans och S-parametrar för högfrekventa kretskort som ger en snabb, exakt standard och ekonomisk lösning för PCB-tillverkare. Det är också tillämpligt för impedansprovning av tråd och kabel.

EGENSKAPER

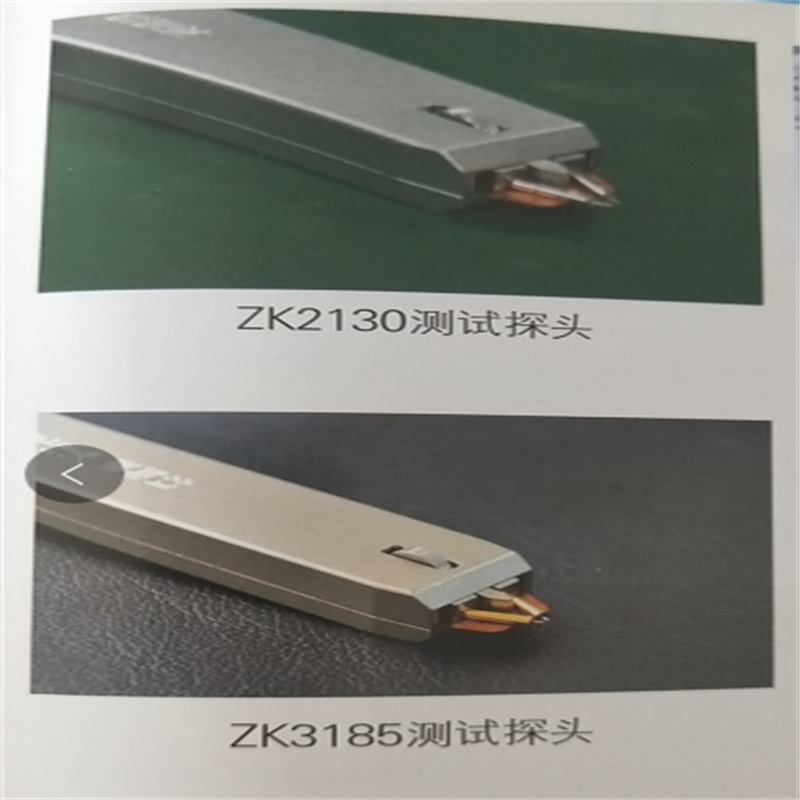

1. Precision: Anta sond med hög precision, högfrekvent koaxialomkopplare och tidsdomänreflektion, synkron högupplösta sampling och flertals kalibreringstekniker.

2. Effektivt: Testprocedur integrerad, en-knapps operation med flera uppgifter.

3. Specialiteter: Visar testvågformsanalys, statistisk dataanalys, registrerar automatiskt testdata, genererar automatiskt testrapport och utskrift, kalibrering öppen.

TEKNISK PARAMETER

ARTIKEL                                                 ZK2130                                   ZK3185

Mäta noggrannhet                                       ± 1% (50 °)

Detektionsgrad                                                 ≦ 1S / punkt

Objekt     Kontrollerad impedans

                Mätområde         20Ω ~ 150Ω                               20Ω ~ 200Ω

                Mätområde               0,05 m ~ 2m                               0,02 M ~ 2m

Vågbandbredd                                 3 GHz                   0.1GH ~ 8.5GH

Förlusttest                                                 /                         S Parametermätning

Dynamisk räckvidd                                       /                       Verklig prestanda för mätbar testad artikel: > 100dB
