1 Nej.Inledning:

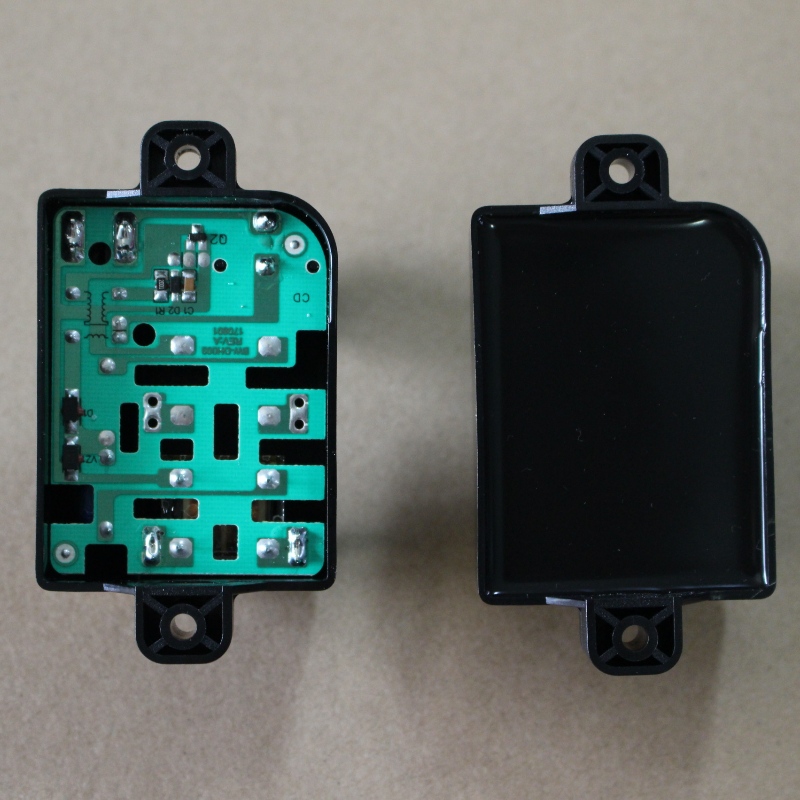

FM-500 (6) -12 är ett tvåkomponentigt polyuretanskrämningsmedel med utmärkta elektriska egenskaper, slagkraft och vädermotstånd.Den är lämplig för isolering, förpackning och skydd av elektroniska komponenter.

2 .Allmän prestanda:

Testpunkter: testmetod eller villkor: 500 (6) -12a 500 (6) -12b

Visuell kontroll brun flytande svart vätska

Viskositet: MPa.S 50 » 30 9000 » 2000

Densiteten var 1.05 {177; 0.05 1.30 {177; 0.05}

Lagringstid: rumstemperatur förseglad i sex månader till sex månader

3 Nej.Process prestanda:

Projektenhet eller villkor a/ b

Förhållande mellan blandning: 30:100 per vikt

Blandad viskositet: MPa.S 1000 [skrap177; 300]

Driftstid: min (160g, 100000 MPa.S) 20-40

Villkor för dopning: HR 48

4 Nej.Egenskaper efter härdning:

Projektenhet eller villkor 500 (6) -12a /b

Hårdheten var 75,177; 10

Volymresistiviteten är: bra937; bravo 183cm > 4.0 “braill215; 1013”

Isoleringsstyrka kV/ mm > 20

Dielektrisk konstant: 1MHz 5.0

Absorption av vatten% < 0.3

Brandhämmande grad: UL-94 V-0

Draghållfasthet MPa 8805; 20

Elongisering%% 8805; 10

Tillämpningstemperaturintervall:"Drody 8421;- 40"; 135

5 Nej.Rekommenderad process:

Förfarande för manuell limning:

1.För uppvärmning: gjutanordningen skall torkas vid 70-80 ’84251; i 1-2 timmar.Temperaturen kan också minskas och uppvärmningstiden kan förlängas för att avlägsna fukt.Substansens viskositet B kommer att vara högre vid låg temperatur, och material a är lätt att kristallisera.Vänligen förvärma materialet till 25–45 {851; för lätt användning.

2.Blandning: Väg material a och B i förhållande till andelen.Vid blandning, blanda vertikalt med blandningsknappen och rör om medurs (eller motlåsvis) i samma riktning i två-3 minuter.Försök att minska mängden luft som blandas in.Var uppmärksam på behållarens botten och kant för jämn blandning, annars kommer det att finnas lokala fenomen som inte botar.

3.Defoalisering: Om hällytan måste vara slät och slät utan bubblor, bör blandningen dammsugas (-8804;- 0.1MPa) för att ta bort bubblor på ett smidigt sätt.Om mekanisk mätning används för blandad kaliumning, utelämnas steg 2 och 3.

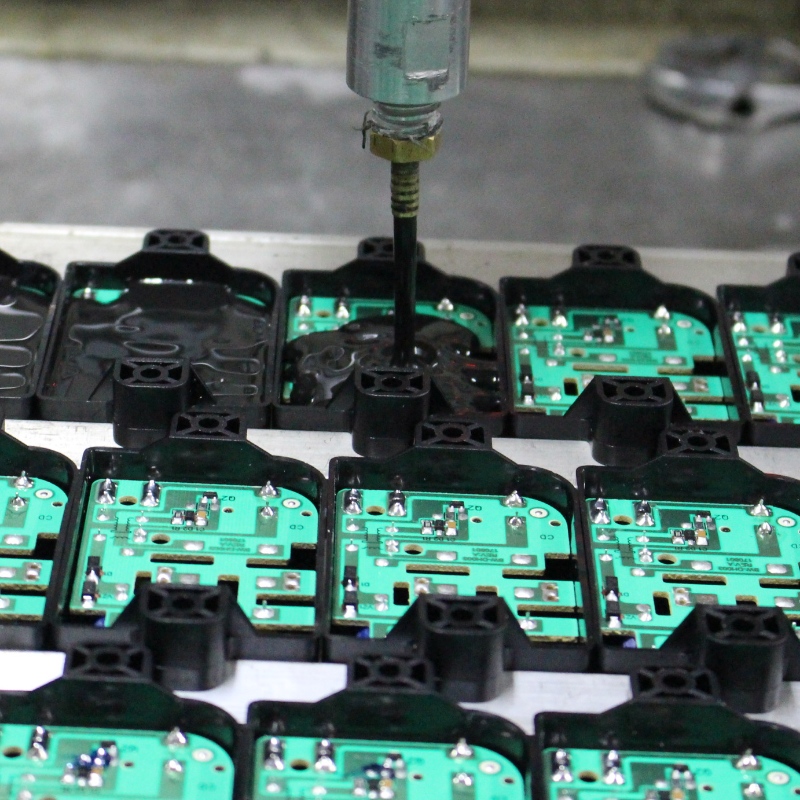

4.Hällning: blandningen hälls in i anordningen.Om anordningens struktur är komplex och volymen är stor, ska den gjutas i etapper.Det kan blåsa bubblor av en varmluftspistol för att eliminera de flytande bubblorna på ytan.

Fem.Det kan botas vid 3-4hr (*) 844511; och fullt utvecklad vid 48 * 72hr * 23 *84451;.Om temperaturen är låg bör kokstiden förlängas på lämpligt sätt.Denna produkt är känslig för fukt, vilket kommer att orsaka curing bubblor.Det rekommenderas att man kontrollerar driftsmiljön vid 23:"FRAMSTÄLLNING"; 3:"FRANS8511" och relativ luftfuktighet < 70%.

Förfarande för fyllning av maskinlim:

1.För uppvärmning: gjutanordningen skall torkas vid 70-80 ’84251; i 1-2 timmar.Temperaturen kan också minskas och uppvärmningstiden kan förlängas för att avlägsna fukt.Substansens viskositet B kommer att vara högre vid låg temperatur, och material a är lätt att kristallisera.Vänligen förvärma materialet till 25–45 {851; för lätt användning.

2.Blandning: maskinen blandas automatiskt.Innan maskinen används varje dag är det dock nödvändigt att mäta om blandningsgraden för A- och B-material uppfyller den angivna blandningsgraden.

6.Defoalisering: fyllningsprocessen utförs i maskinrörens helt slutna tillstånd, och blandningen behöver inte vara avskärmad.

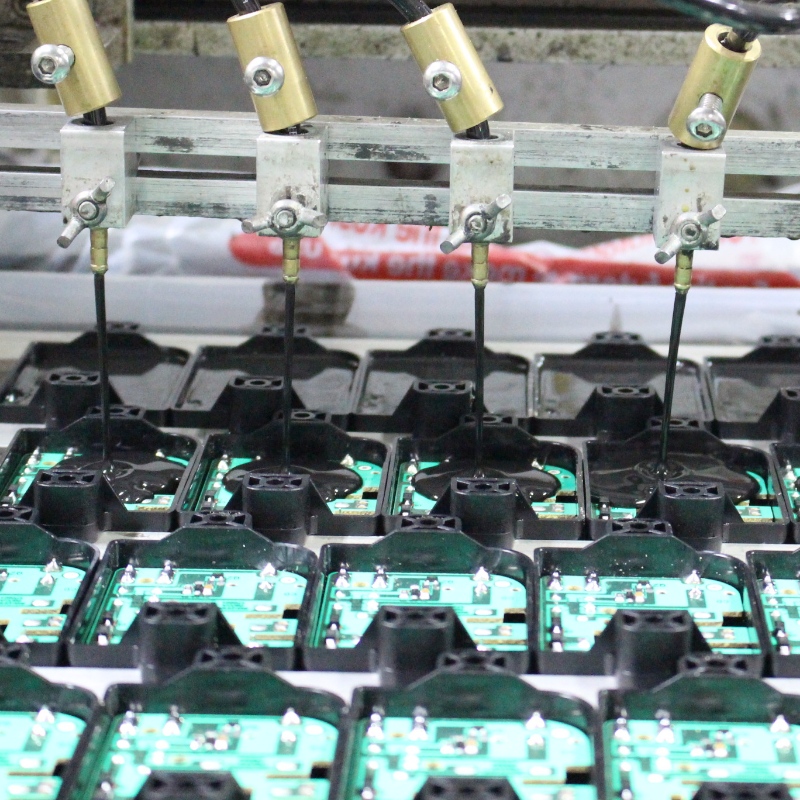

7.Hällning: blandningen hälls in i anordningen.Om anordningens struktur är komplex och volymen är stor, ska den gjutas i etapper.Det kan blåsa bubblor av en varmluftspistol för att eliminera de flytande bubblorna på ytan.

Åtta.Det kan botas vid 3-4hr (*) 844511; och fullt utvecklad vid 48 * 72hr * 23 *84451;.Om temperaturen är låg bör kokstiden förlängas på lämpligt sätt.Denna produkt är känslig för fukt, vilket kommer att orsaka curing bubblor.Det rekommenderas att man kontrollerar driftsmiljön vid 23:"FRAMSTÄLLNING"; 3:"FRANS8511" och relativ luftfuktighet < 70%.

(när maskinen fylls och plomberas, använd den enligt maskinhandboken)

6.   Lagring, transport och försiktighetsåtgärder:

1.Förvaras vid rumstemperatur (5)- 35 {8421;) och luftfuktighet (45)}80% RH), mörk och förseglad.

2.Komponent B kan ha en liten fällning efter långtidslagring.Rör om ordentligt före användning.

3.Kontrollera produktmodellen och väga korrekt.

4.Efter det att förpackningen med material a och B öppnats bör de användas så snart som möjligt.Om de inte kan användas skall de förseglas och förvaras omedelbart för att undvika fukt.

Fem.Om maskinen används för limfyllning rekommenderas att blandningskammaren och maskinens huvud rengörs varje dag.

6.Denna typ av produkt tillhör icke-farligt gods och lagras och transporteras som allmänna kemikalier.

7.Förpacknings specifikation:

Förpackning av material a: 20kg järntrumma

Förpackning av material B: 25kg järntrumma

Anm.: Ovanstående prestandauppgifter är de typiska uppgifterna för produkten efter härdning vid 23 84251och 60% fuktighet.Det är endast för referens när produkten används av kunder.Den kan inte garantera all a uppgifter som kan uppnås i en viss miljö.Före användning måste kunderna göra nödvändiga testkräftelser för att göra produkten lämplig för din process eller användning.Produktens tillförlitlighet beror på oss båda.Vi förbehåller oss rätten att ändra ovannämnda uppgifter.Använd denna produkt enligt de uppmätta uppgifterna.
