1.0 INLEDNING

HDMI KVM Extender använder enkla Cat-5e eller cat-6 (rekommenderad) kablar upp till 60-meter i stället för HDMI-kablar för att överföra en signal med hög definition, för att minska kostnaderna.

2.0 FEATURER

1.Signal överföring:CAT5e/6(rekommenderas) kablar upp till 60-meter

istället för HDMI-kablar är anslutna mellan TX och RX- utökaren.

2.Stöd till HDMI2.0,HDCP2.2,HDR,18Gbps.

3.Stödja inmatnings- och utmatningsresolutionen.65306. 480i/p,576i/p,720p,1080i/p,4Kx2K@60Hz.

4.Stöd TX of Extender med HDMI Loopout.

5.Stödja videoformatet upp till 4Kx2K@60Hz med 24bits RGB/YcbCR. 4:4:4/YBCR4:4:4,4,och upp till 4Kx2K@60Hz med 12bits YCKBR 4:4:4.4.

6.Stöd för ljudformat:   DTS-HD/Dolby-trueHD/LPCM7.1/DTS/Dolby-AC3/DSD.

7.Stöd till fjärrstyrning med tangentbord och mus.

8.Stöd IR fjärrkontroll 20-60KHz, NEC.

9.Stödmottagare och mottagare Audio Extract.

10.Utvidga överföringsavståndet och förbättra sändningssignalen.

3.0 INNEHÅLL AV FÖRPACKNING

När du först packar upp din förlängare, kontrollera om följande objekt ingår:

"HDMI Extendeder Transmitter..." -------------..."

För att ta emot...

IR Transmitter---------------------------------------------------------------------------------------

IR mottagare------------------------------------------------------------------------------------------

5V DC strömförsörjning adapter-----------------------------------------------------------------------------

USB Data Cable------------------------------------------------------------------------------------

Operation Manual-----------------------------..."

4.0 SPECIFIKATIONER

HDMI Version-------------------------------------------------------------------------------------------

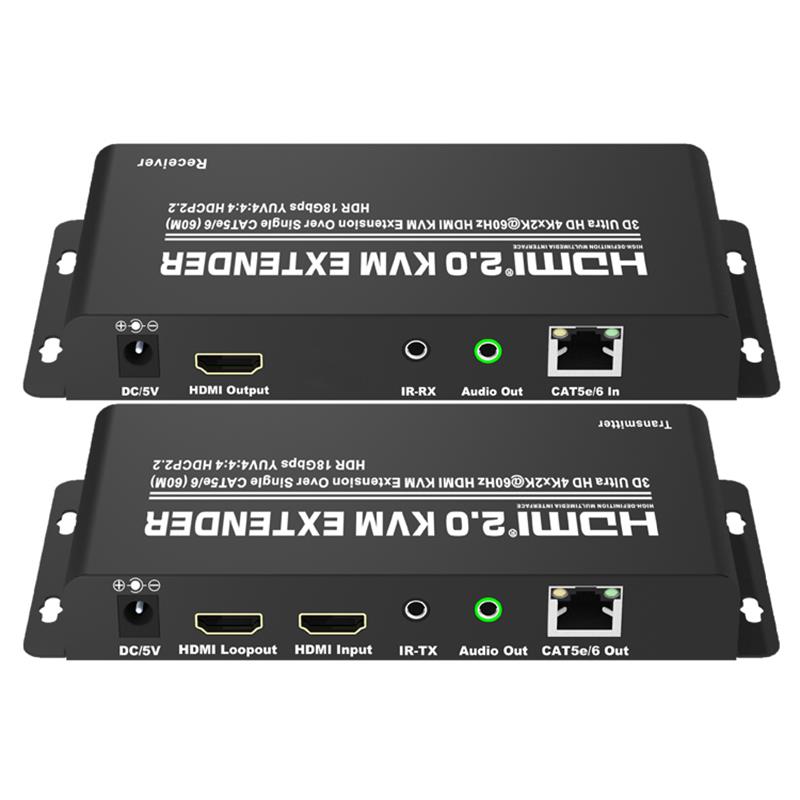

Sändare in ports-------------------------HDMIx1(AF),USB(BF)x1

Utmatningsportar --------------------------------------------------HDMIx1(AF),CAT5e/6x1,IR TX1

Mottagare inmatning...----------------------------------CAT5e/6x1,IR RX1

Motiver Utmatports--------------------------------HDMIx1(AF),USB(AF)x2

Frequency Bandwidth-----------------------------------------------------------------------------------

Input/Output Resolutions-----------------------480i,720p,1080i/p,4Kx2K@60Hz

Ljud---------------------------------------------------------------------------------------------------

IR fjärrkontroll-----------------------------------------------------------------------------------------

Esd Protection Human Body Model-----------------------------------------------------------------------

                                                                                        Fjärrkontroller (kontakturladdning)

"Driftens temperatur..."

"Lagringstemperatur"-------------------------------------------------------------------------------------------------------

Relativ fuktighet...

Mått (mm---------------------------------------------------------------------------------------------------
