1.0 INLEDNING

HDMI till CVBS-signalomvandlare som konverterar HDM-video signal eller ljudsignal till en AV (CVBS) sammansatt videosignal och FL / FR stereo-ljudsignaler samt HDMI-signaler.medan DVI-systemet stöder sidosignaler.Hjälp användare att konvertera HDMI:s video signal av hög kvalitet till normal CVBS-signal (standard definition 480i, 576i), så att den kan spelas på TV, VHS VCR, DVD-inspelare osv. Stöd NTSC och PAL två tv-format.

2.0 FEATURER

1.Konvertering, plugg och spel utan någon programvarusförare

2.Kompatibel HDMI1.3

3.Stöd NTSC och PAL två standardformat för tv

4.En HDMI-inmatning, en AV-utmatning, en stereoutmatning

    Inmatningar: HDMI x 1

    Utmatning: CVBS x 1; L / R x 1 HDMI x 1

Fem.HDMI input: 480P, 576P, 720P, 1080I, 1080P 60Hz

6.är kompatibel med DVI-läge 800&\\9600,1024x768,1280\9353535;120,1280 och935350;1080z&120;

7.Stöd till HDCP-protokollet, stöd till HDMI 1.3

Åtta.CVBS-output: 480I, 576I

9.Ljudutmatning: L/R-kanaler

10.HDMI UTPUT: BYPASS HDMI

11.Dimensioner: 65306; 100mm(W)x102mm(D)x 25mm(H)

3.0 FÖRPACKNINGSTILLTRÄDE:

När du först packar upp din förlängare, kontrollera om följande objekt ingår:

1.HDMI TILL CVBS/HDMI CONVERTER----1PCS

En användarmanual...

3.Energiförsörjning----------------------------------------------------------------------------

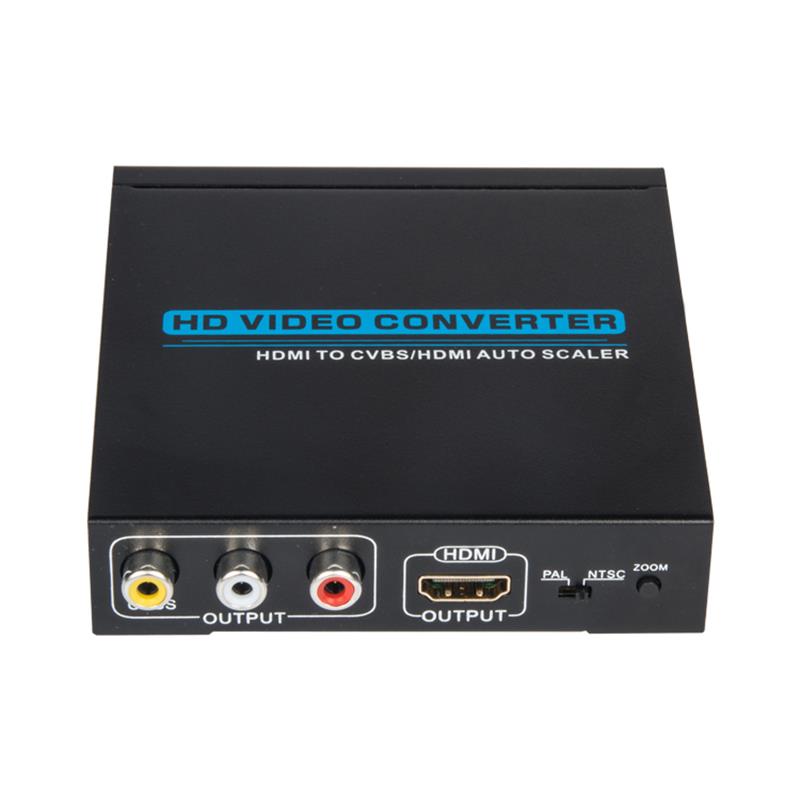

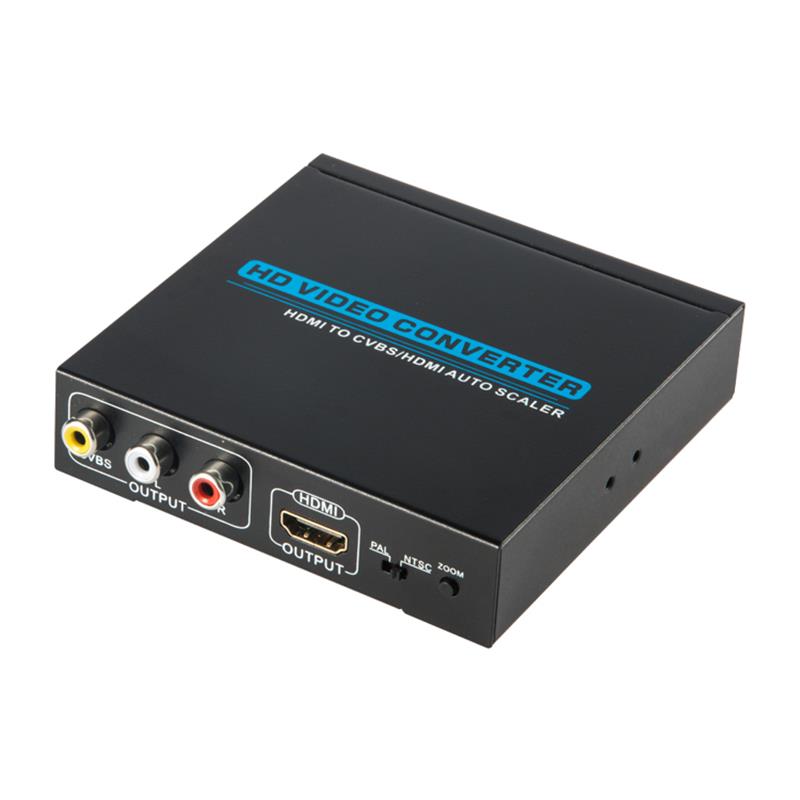

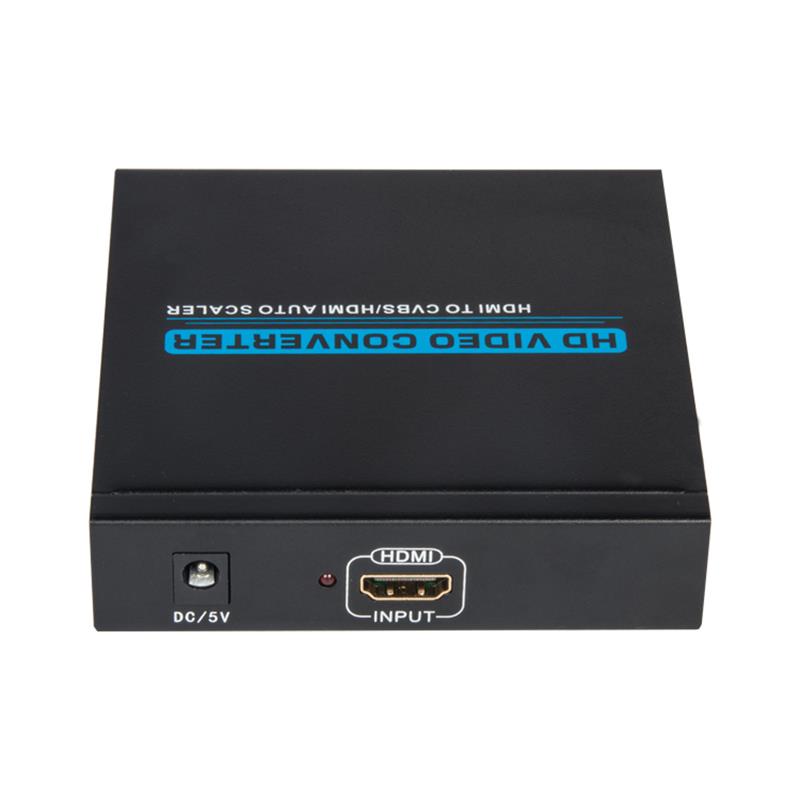

4.0 PANELSBESKRIVNINGAR

DC 5V: grind DC 5V för inmatning

POSTER LED: effektindikator

HDMI- inmatning: HDMI- inmatnings- port

A/V OUTPUT: Anslut TV- eller videospelare med vilka.   CVBS- gränssnitt (NTSC / PAL tillgänglig)

HDMI UTPUT: Anslut HD TV

PAL / NTSC: PAL och NTSC standardomkopplare

ZOOM- knapp: Ändra bildstorlek på skärmvisning

5.0 TILLÄMPNINGSOMRÅDEN

A. Civil Industry: set-top box, XBOX360, PS3, högupplösta spelare.

B. Industriell sektor: kamera med hög definition, videokamera, med denna vanliga   bildskärmen visar istället för stora bildskärmar för HDMI, till   minska kostnaderna och utrymmet.
