1.0 Inledning

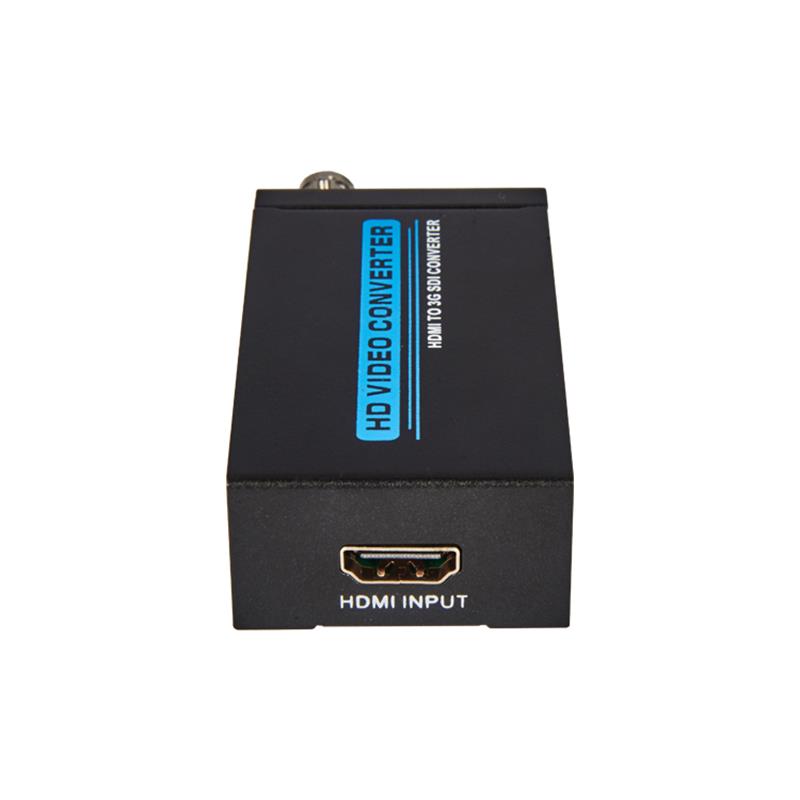

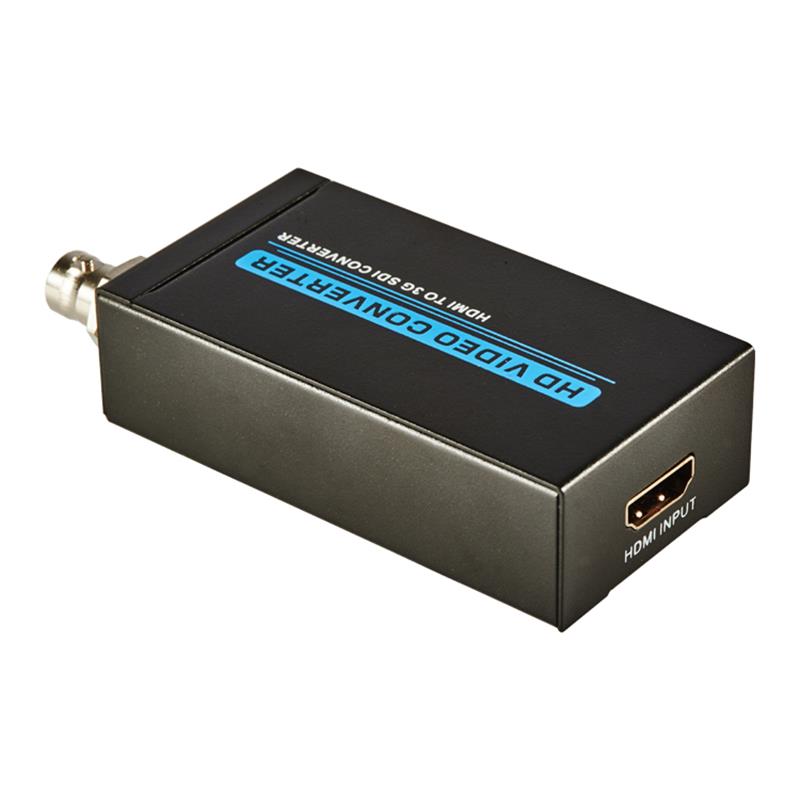

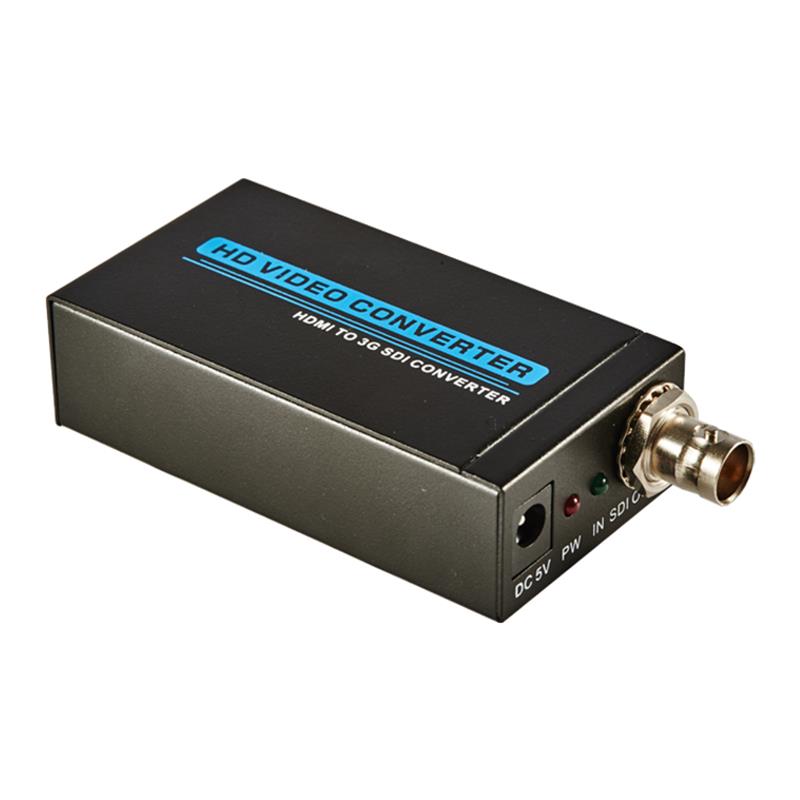

MINI HDMI till SDI- konverterare gör det möjligt att visa HDMI- signaler på SDI- visning, samtidigt som man s äkerställer höga bithastigheter på 2.970 Gbit/s för att ge dig hög upplösning utan förlust.För yrkesutövare betyder detta att det nu är lättare att konvertera HDMI-signalen med ljud till SDI för fjärröverföring och visa ditt arbete med SDI- visning.

2.0 Funktioner

2.01 Stöd HDMI1.3 HDCP1.1/1.2

2.02 Visar HDMI- källa vid SDI- visning. SDI-gränssnittet fungerar med bithastighet i 2.970 Gbit/s, 2.970/1.001 Gbit/s.

1.485 Gbit/s, 1.485/1.001 Gbit/s och 270 Mb/s.

2.03 Stöder HDMI:s inmatningstimmar: 480i/59.94, 576i, 720p/50/59.94/60. 1080i/50/59.94/60, 1080p/23.98/24/25/29.97/30/50/59.94/60.

2.04 Konverterar HDMI-signal till SDI:

480i/576i till SD-SDI (SMPTE 259M-C, till bitrates of 270 Mbit/s), 720p/1080i till HD-SDI (SMPTE 292M, till bithastighet i 1.485 Gbit/s eller   1.485/1.001 Gbit/s), 1080p till 3G-SDI (SMPTE 424M/425M-AB, med bithastighet i 2.970 Gbit/s   och 2.970/1.001 Gbit/s)

2.05 Stöder SDI-utgångsavstånd upp till 100-meter (3G-SDI), 200-meter   (HD-SDI) eller 300 meter (SD-SDI)

3.0 Tillbehör till förpackningar:

Kontrollera förpackningen innan du försöker använda enheten och se till att följande artiklar finns i kartongen:

"HDMI to SDI CONVERTER..."

(2)5V DC Power Adapter-------------------------..."

(3)Användarmanual-------------------------------------..."

4.0 Specifikationer

Port för inmatning   ---------------------------------------------------------------------------------------------

Utput Port-------------------------------------------------------------------------------------------

SDI Transmission s Rates-----------------2.970 Gbit/s och 2.970/1.001 Gbit/s

In/Output resolution----480i, 576i, 720p/50/59.94,60, 1080i/50/59.94/60   1080p/23.97/24/25/29.97/30/50/59.94/60

Kraftförsörjning-------------------------------------------------------------------------------------------

"Esd Protection Human Body Model..."   Handgranat,4kV (kontakturladdning)

Dimension----------------------------82mm x 43.5mm x 23mm.

--------------------------------------------------------------------------------------------------

"Driftens temperatur..."

Temperatur vid förvaring...

Elativ fuktighet...

Effektförbrukning (Max-------------------------------------------------------------------------------------
