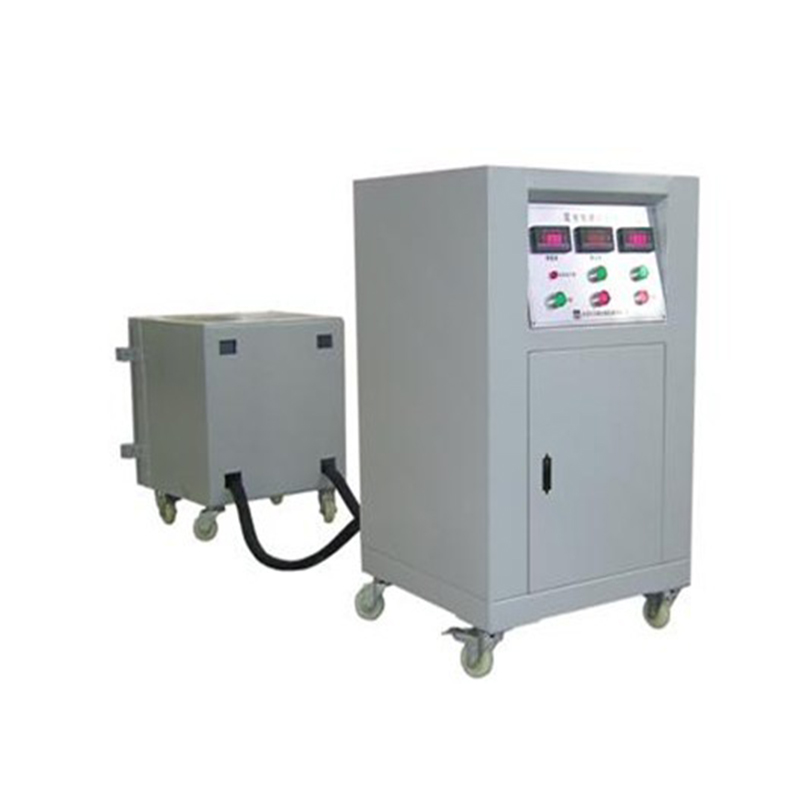

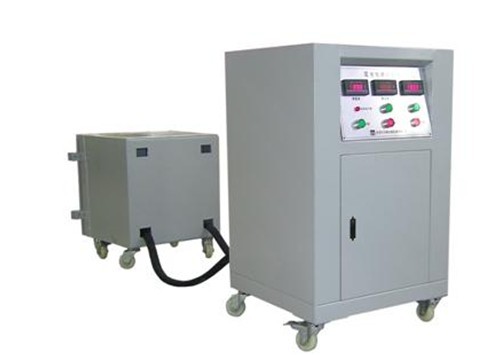

lt-dc05 batteri kort Kretskort



--

----



1. Test Syfte: Fjärrkontroll Hög ström kortslutningsanordning är utformad för att möta GB \\\\ IEC \\\\ EN \\\\ UN38.3 \\\\ ul och andra standarder baserat på en mängd olika kortslutningsteststandarder. Enligt standardkraven måste den kortacircuit-enheten uppfylla det interna motståndsområdet är mycket mindre än 100mΩ, för att få den maximala korta

circuit-strömmen som krävs av testet.

2. Produktbeskrivning: Den här maskinen är en fjärrkontroll med hög ström kortslutningsanordning, som är konstruerad genom att integrera olika kortslutningsstandarder och krav. Enligt standardkraven måste den kortacircuit-enheten uppfylla det interna motståndsintervallet * 100mΩnedan, för att få den maximala kortacircuit-strömmen som krävs av testet. Kretskonstruktionen av de korta kretsanordningar måste också kunna motstå effekterna av hög ström, så vi kommer att välja industriell

grade koppar dc elektromagnetisk kontaktor och terminal och intern koppar avledning, byggd

in aktiv kullager axialfläkt för att tillhandahålla effektiv termiskt skydd, vilket kommer att leda till stora strömkortslutningsanordningar säkrare, och effektivt minska slöseriet av testutrustning, för att säkerställa riktigheten av testdata.

--

~1. Hög strömkontaktor:

(1) Gör och koppla loss DC-arbetsspänningen till 660V under långdistans;

(2) Betygsframkallande arbetsström 1500a, utrustad med magnetiska bilder Mediastinalplatta Keramiska bågeförpackningssystem;

(3) Planslayouten för den övergripande strukturen, det elektromagnetiska systemet och det huvudsakliga kontakten ARC-släckningssystemet är respektive fixerade på installationschassit. Den använder det elektromagnetiska systemet med beat-typ och dubbellindningssugspole, i rotation av kanterna och hörnen är installerade på kantpressanordningen. Den huvudsakliga kontakten är gjord av röd koppar. Kontaktmotståndet är lågt och reaktionshastigheten är snabb.

(4) Kontaktorn är pålitlig, säker, med lång livslängd och enkelt underhåll.~~

2. Fjärrkontroll controller:

(1) Långt avstånd trådlös kontroll;

(2) Tillförlitlig och stabil drift, med självlocking och förregling funktioner, stark antiinterference förmåga, Långt liv;

3. Voltmeter:

(1) Mätt spänning: 0

100V för att säkerställa riktigheten av testet;(2) Display precision: FS ± 0,2% RDG ± 1digit;

(3) Åtgärdsläge: 2 dubbel integrerat läge

4. Amperemeter:

(1) Mätt spänning: 0

1500A och 01000A DC två;/

(2) Display precision: F. S ± 0,2% RDG ± 1Digit;/~(3) Åtgärdsläge: 2 dubbel integrerat läge

5. Grundläggande konfiguration:.

-(1) Hela batteriet kortslutning provare är sammansatt av stora ström DC kontaktor, fjärrkontroll controller, voltmeter, amperemeter, etc;

<(2) Nödvändiga tillbehör, tillbehör, specialverktyg, reservdelar, etc.<

/

                      1. Batterikortslutnings tekniska parametrar:(1) Mekanisk livslängd: 300.000 gånger(2) Maskinstorlek: W600 X D600 X H970mm( 3) Arbetsspänning: AC 220V 5060Hz

(4) Impulsspänning: AC 1KV

1.250μs (topp) 1min

(5) DC-svar tid: ≤5μs-

(6) Maximal kortcircuit ström: 1500A Maximal tillåten ström: 4LE, 5seconds(7) inre resistans hos anordningen:~100mΩ(8) Fjärrkontroll avstånd: 7m utan fast barriär

(9) Åtgärd tid: sugtidenrelease tid

30ms impuls

(10) Action egenskaper: Avbokningsspänning

≯

66

%

us

\\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n30 \\n \\n \\n \\n \\n30 \\n \\n% \\n \\n , \\n \\n≮ \\n \\n5 \\n \\n% \\n \\ Nus \\n \\n \\n \\n (11) elektrisk livslängd: resistiv belastning 50.000 gånger, induktiv last: resistiv belastning 60% LE, 20.000 gånger \\n \\n \\n \\n \\n2. Tekniska parametrar explosion \\ Nproof box: \\n \\n \\n \\n (1) Temperaturområde: 20 \\n \\n ℃ \\n \\n \\n 60 \\n \\n ℃ \\n \\n (justerbar) \\n \\ N \\n \\n (2) Temperaturfluktuation: ± 1 \\n \\n \\n \\n \\n \\n (3) Temperaturavvikelse: ± 2 \\n \\n ℃ \\n \\n \\n \\n (4) inre rutan storlek: 500 * 550 * 500 mm (B * D * H) \\n \\n \\n \\n (5) Kartong Storlek: 780 * 800 * 1250mm (B * D * H) \\n \\n \\n \\n (6) Boxmaterial: Sandyta Rostfritt stål \\n \\n \\n \\n (7) Strömförsörjning: AC 220V 50Hz \\n \\n \\n \\n (8) Total effekt: 1.0kw \\n \\n \\n \\n \\n \\n
