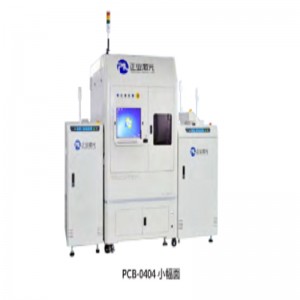

PCB 2D-kod automatisk lasermarkeringsmaskin

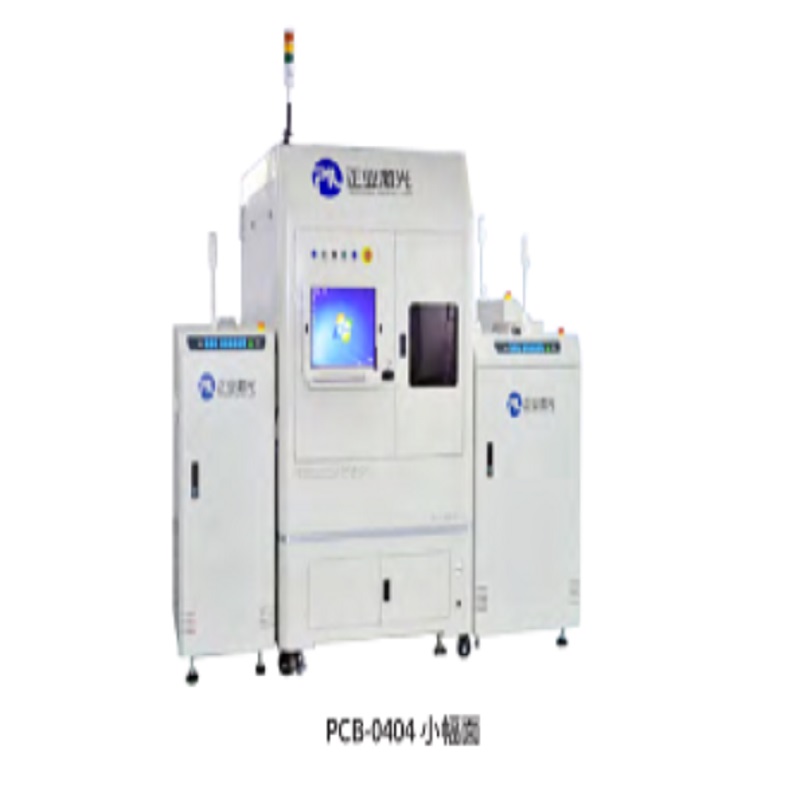

PCB-0404       Liten panel

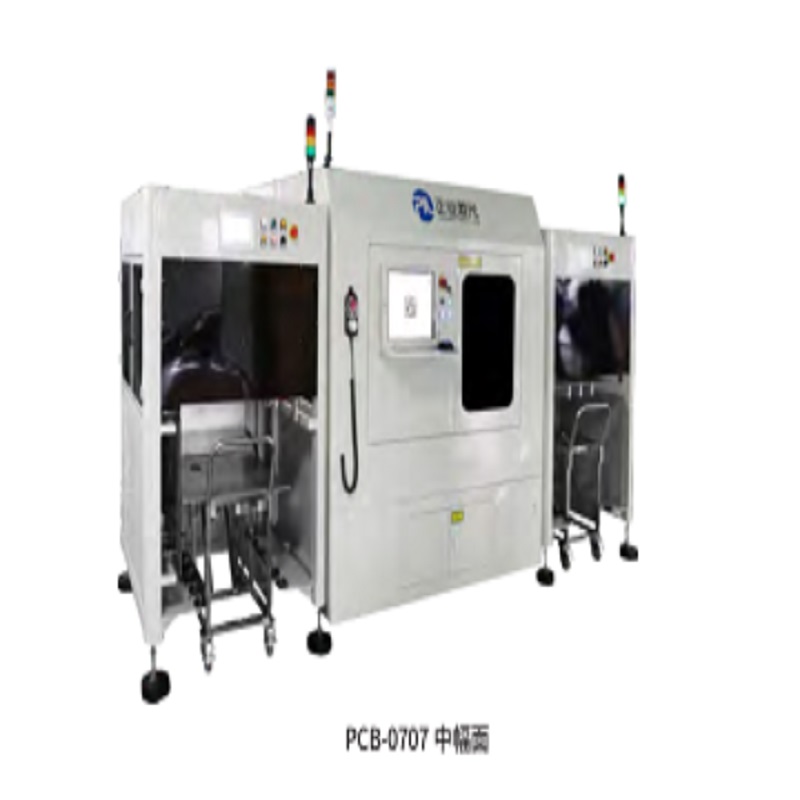

PCB-0707       Mittpanel

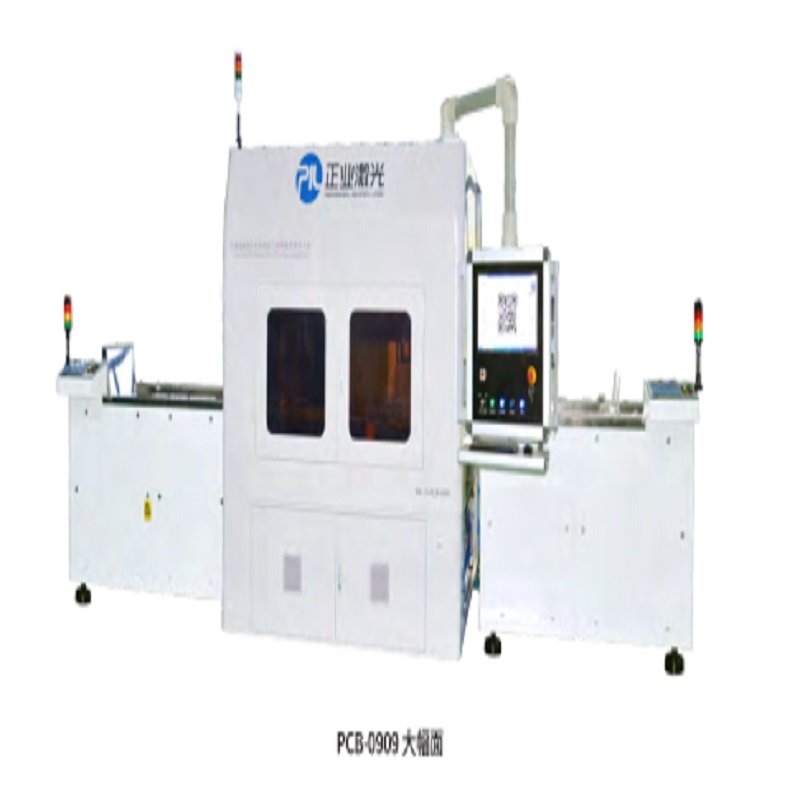

PCB-0909       Stor panel

ANVÄNDANDE

PCB 2D-kod automatisk lasermarkeringsmaskin kan användas i PCB, FPC, SMT, etc. industrier. Den används främst för automatisk märkning av 2D-kod på PCB-yta (Olika maskinmodellternativ beroende på PCB-storlek), tillgängliga att markera på vit olja, grön olja, svart olja och andra bläck och koppar / rostfritt stål / aluminiumlegeringsyta. Den kan automatiskt skapa en 2D-kod, som innehåller så mycket information, såsom råvaruupphandling, produktionsprocess, batch, tillverkare, produktionsdatum, kundnamn etc. för produktidentifiering och spårbarhet.

EGENSKAPER

Serienummer             PCB-0404                   PCB-0707                   PCB-0909

Liten panel                   Mittpanel                 Stor panel

            1         Importerad CO2-laser, fiberlaser, grön laser, UV-laser, stabil prestanda.

2         Importerad glavo spegel med hög hastighet, hög bearbetningsnoggrannhet och markeringshastighet, stabil prestanda.

3         Lätt att använda mjukvarugränssnitt, lätt att luta.

4         Få automatiskt arbetsordern, produktens batchnummer, kodning av materialnamn, specifikationer och annan information och automatisk märkning.

5         Läs och spara automatiskt 2D-koddata, spela in och larma om inte tillgängligt.

6         Maskiner för automatisk lastning / lossning kan anpassas.

7       Miljövänlig, mindre förbrukningsartiklar, mindre föroreningar, gratis underhåll jämfört med vanligt jettryck.

TEKNISK PARAMETER

Artikel                                                 Liten panel                               Mittpanel                               Stor panel

Modell                                                 0404                                       0707                                       0909

Lasertyp                                               UV-lasrar, grön laser, fiberlaser, CO2-laser valfritt

Markeringsområde                                                       100 mm × 100 mm (standardlins)

Markeringshastighet                                                       Linjehastigheten kan nå 7000 mm / s

Märkningsposition noggrannhet                                                   ± 0,1 mm

Tillämplig   PCB-storlek       Storleken är mindre än 400 × 400 mm;       Storleken är mindre än 550 × 650 mm;                 Storleken är mindre än

                                        tjocklek 0,6 mm-5 mm                   tjocklek 0,1 mm-3,5 mm             800mm x 800mm;

                                        (kan anpassas)                       (kan anpassas)                       tjocklek 0,1 mm-3,5 mm

                                                                                                                                            (kan anpassas)

Ansökan                     PCB vitt bläck, grönt bläck, blått bläck. svart bläck och andra bläck; koppar; rostfritt stål; aluminiumlegering

                                      (beroende på lasertyp)

1D-kod                             Kod 39, Kod 25, Kod 93, Kod 128, EAN-13, EAN-8, ISBN, etc.

2D-kodtyp                     Datamatrix, QR-kod, mikro OR-kod, PDF417, kod 49, kod 16K, etc.

2D-kodstorlek                       Minsta 2D-kodstorlek 1,5 mm × 1,5 mm (beror på lasertyp)

Karaktärstyper                   Stöder TrueType-teckensnitt, enkel typsnitt (JSF), SHX-teckensnitt, bitmappsstilsort (DMF)

Minsta karaktär               0,1 mm ~ 0. 4mm (beroende på lasertyp)

Filformat                           DXF-, Excel-, TXT-filformat

Automatisk positionering           Stöder automatisk foto, 2, 3, 4 poäng lokaliseringssätt

Automatisk läskod           Läs 2D-kod automatiskt och spara data, larm om det inte går att läsa

Intelligent produktion           Kan anslutas till ERP / MES-systemet, automatisk åtkomst till ordernummer, produktbatch

                                            nummer, materialkod, handelsinformation etc. och kod automatiskt

Annat automatiskt                   Maskiner för automatisk lastning / lossning kan anpassas
