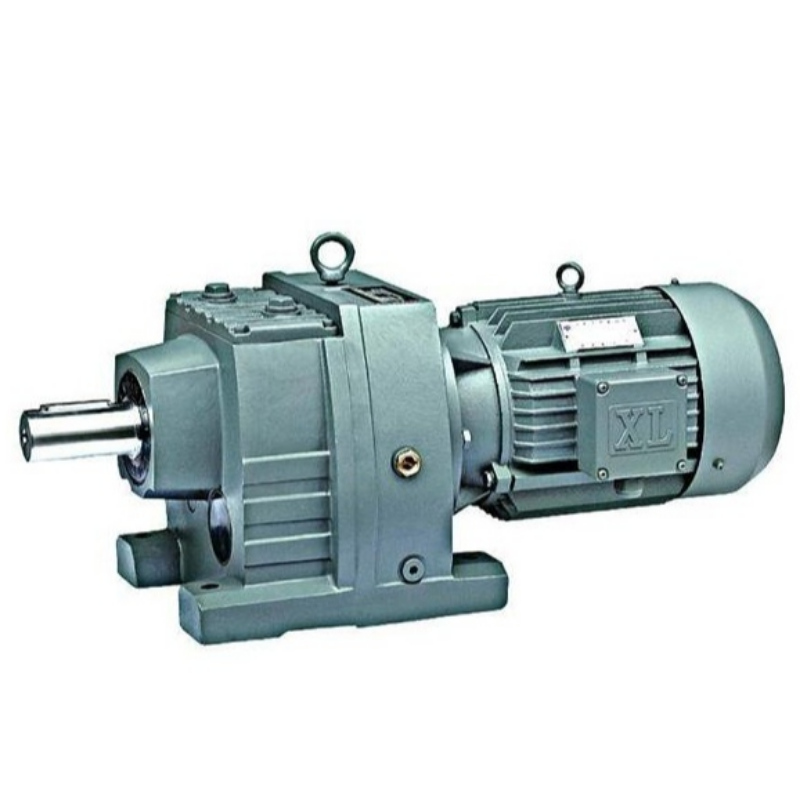

Översikt över produkten:

1.Produkten anammar en serie och modulär designidé och har ett brett spektrum av anpassningsförmåga.Denna serie av produkter har många motorkombinationer, installationsplatser och strukturella system, med en finskalig klassificering av transmissionsförhållanden, som uppfyller olika driftsvillkor och förverkligande mechatronik.

2.R-serie-helikopterminskare med hårdtand är tillverkad i enlighet med internationella tekniska krav, med högt tekniskt innehåll.

3.Reducern med hård tandyta sparar utrymme, är tillförlitlig och varaktig, har hög överbelastningskapacitet och kraften kan nå 132kw.

4.Låg energiförbrukning, högre prestanda, minskad effektivitet lika hög som 95% ovan.

Fem.Låg vibration, lågt buller, hög energibesparing.

6.R-serie-helikalisk växelreducering med hårdtand är tillverkad av högkvalitativt smidt stål, stålgjutjärn-låda och växelns yta är föremål för högfrekvent värmebehandling.

7.Efter precisionsbearbetning, för att säkerställa axelparallellism och krav på positionsbestämning, är den reduktionsenhet som bildar den heliska transmissionsenheten utrustad med olika typer av motorer, och kombinationen av mekanisk och elektrisk integration garanterar helt och hållet att reduktionsmotorprodukterna har kvalitetsegenskaper för användningen.

Funktioner för prestanda:

1.Liten förskjutning, kompakt struktur, maximal användning av utrymme i fält, två och tre steg i samma ruta.

2.Med hjälp av en integrerad gjutlåda har lådans struktur god rigiditet, vilket är lätt att förbättra axelns hållfasthet och bäringens livslängd.

3.Installation: fotinstallation, flänsanläggning med stor och liten fläns, lätt att välja.

4.Den genomsnittliga effekten av produktionen av fasta axlar är 96% i den andra etappen, 94% i den tredje etappen och 85% i kombinationen R/ R.

Fem.RM-serier som är särskilt konstruerade för blandning kan ha stora axiala och radiala krafter.


Tekniska parametrar:

Hastighetsintervall: R grundläggande typ 3.33-289.74, RX typ 1.3-8.65, R/ R kombinerad typ kan nå 27001

Område för vridmoment: R grundläggande typ 85-18000 nm, RX typ 20-1680 NM

Effektintervall: R grundläggande 0.18-160 kW, Rx 0.18-132 kw

Strukturell form:

R: Installation av fotstöd för takförlängningen RF: flänsinstallation

RF: Installation av fotfläns RM: flänsanordning med utökad lagerruta

Rx: Montering med en fotsteg RXF: installation av fläns med ett steg

Grundläggande modell:

Horisontell fotsmontering: R17, R27, r37, R47, R57, r67, r77, R87, r97, R107, R137, r147, r167

Vertikal fläns monteringstyp: rf17, rf27, rf37, rf47, rf57, rf67, rf77, rf87, rf97, rf107, rf137, rf147, rf167

Enhetsled för horisontell fotmontering: rx37, rx57, rx67, rx77, rx87, rx97, rx107, rx127, x157

Installation av vertikal fläns i ett steg: rxf37, rxf57, rxf67, rxf77, rxf87, rxf97, rxf107, rxf127, rxf157

Horisontell typ med axelinmatning: rs27, rs37, rs47, rs57, rs67, rs77, rs87, rs97, rs107, rs137, rs147, rs167

Kombination av horisontell fotinstallation: r37r17, r57r37, r67r37, r7r37, r87r57, r97r57, r107r77, r137r77, r147r77, r147r87, r167r97, r167r107

Vertikal fläns med axelinmatningstyp: rfs27, rfs37, rfs47, rfs57, rfs67, rfs77, rfs87, rfs97, rfs107, rfs137, rfs147, rfs167

Vertikal flänsanläggning kombinerad typ rf37r17, rf57r37, rf67r37, rf7r37, rf87r57, rf97r57, rf107r77, rf137r77, rf147r77, rf147r87, rf167r97, rf1671r107

Installation av ett horisontellt bälte i ett steg: rxs37, rxs57, rxs67, rxs77, rxs87, rxs97, rxs107, rxs127, rxs157

Vertikal fläns i ett steg med axelinmatning och installeringstyp rxfs37, rxfs57, rxfs67, rxfs77, rxfs87, rxfs97, rxfs107, rxfs127, rxfs157
