Vi är ledande inom tillverkning&exportör av högsta kvalitet Mässing stift&uttag. Vi producerar ett stort utbud av mässingsstift som mässingsstift, mässingspluggar, mässingsladdare stift, mässingsautomatiska elektriska stift, mässingskontaktstift och mässingsneutrala brytarstift som är tillverkade av kopparzinklegering enligt kundkrav. Dessa pins används i många branscher som fordons, elektrisk&Elektronik, kommunikation&Telekom.SMT/SMD POGO PIN

Det kallas också platt botten pogo pin. Det finns en vanlig pogo pin kontakt. I vårt dagliga liv finns kontakten redan på många PCB, som namnet antyder, dess tunnbotten är platt och den löds till PCB med ytmonteringsteknik.

Vad är stukturen?

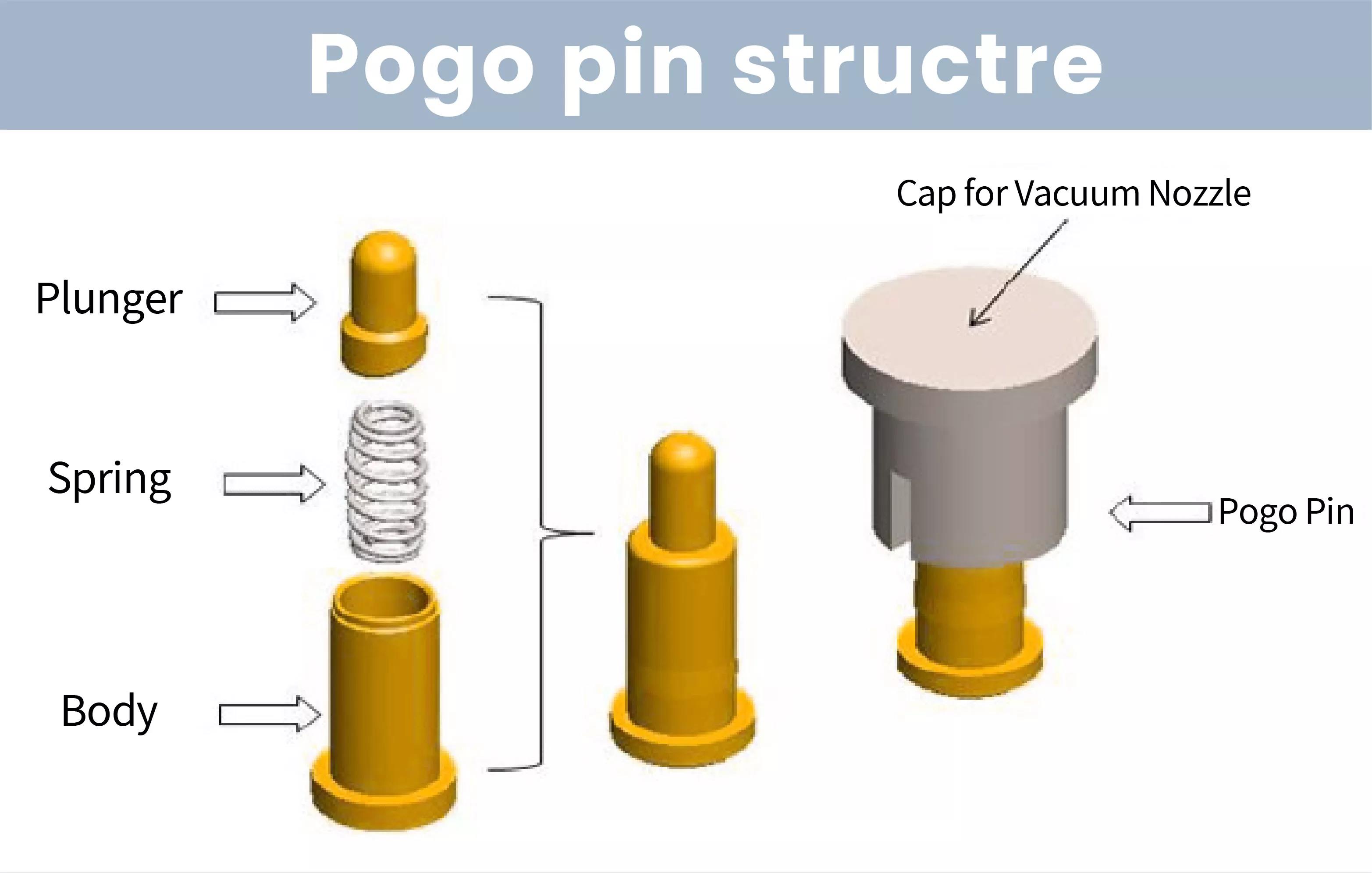

Huvuddelen av SMT/SMD pogo pin kan delas in i tre delar: kolv, fat (kropp) och fjäder. Det mest uppenbara är att tunnans bottenform är en platt botten.

De gemensamma interna strukturerna kan delas in i upp till tre-stycketypen består av den platta botten fat, kolv och fjäder. På grundval av de tre-stycketyp, en kopparkula eller stål T-fästs en stift mellan fjädern och kolven.

Jämfört med de tre-styckestruktur, det nuvarande motståndet hos de fyra-styckets struktur förbättras avsevärt.

Fördelarna med SMT/SMD POGO PIN

CJämfört med traditionella kontakter kan den snabbt lödas på kretskortet genom SMT-teknik, vilket sparar mycket utrymme på kretskortet. SMT:s delar/SMD pogo pin bearbetas genom att vrida och behöver ingen form.Det är lätt att realisera snabb förändring och växling i processen för design och bearbetning, vilket effektivt minskar produktionskostnaden för pogo pin kontakten. Dessutom har den också egenskaperna för stabil kontakt och en lång livscykel.

Hur används Pogo Pin Connector i elektroniska enheter och kretsar?

I elektronisk utrustning eller kretsar löds vanligtvis en platt botten pogo pin till kretskortet genom SMT ytmonteringsteknik och monteras sedan det lödda kretskortet till den elektroniska utrustningen. För produkter av smartklockor och smarta armband inkluderar den gemensamma monteringsmetoden också montering av en platt botten pogo pin efter att ha infogat gjutning.

Finns det några potentiella nackdelar med att använda det?

Jämför med andra typer av pogo stift, lödstyrkan hos SMT/SMD pogo stift är relativt svaga. Den sidodrivning som den kan bära är relativt liten. Dessutom, när höjden som krävs av applikationen är mindre än 1,5 mm, är det svårt att inse.

Hur väljer man den rätta?

Väljer du en kontakt med en specifik diameter och storlek? Dongguan Promax har alltid varit bra på att designa produkter för specifika applikationer. Oavsett om vi ändrar dess diameter, längd eller fjäderkraft, kan vi exakt producera den nödvändiga pogo pin kontakten. Välkomna anpassningar!
