1.0   INLEDNING

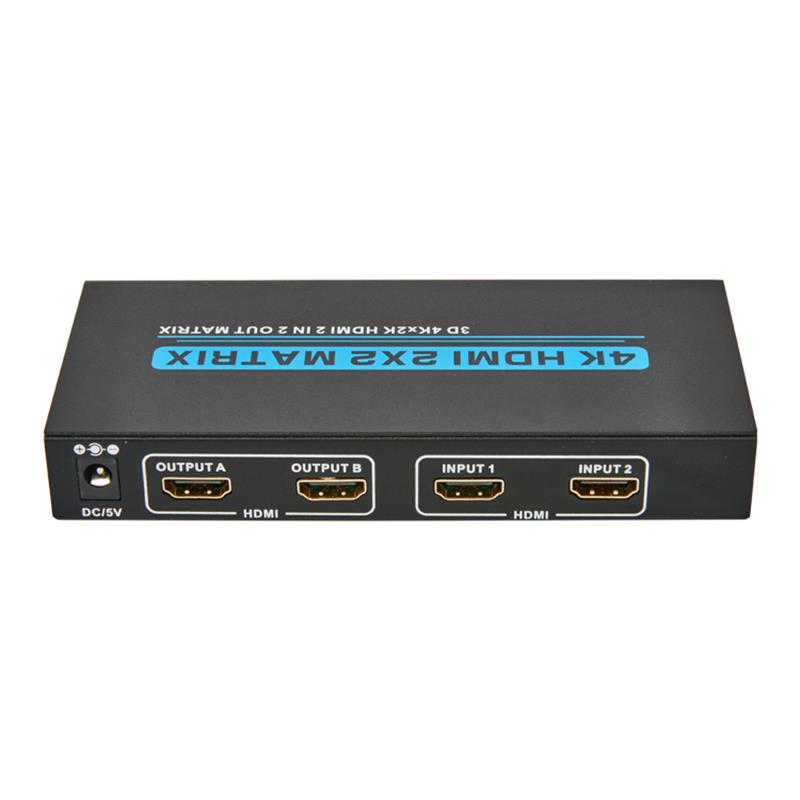

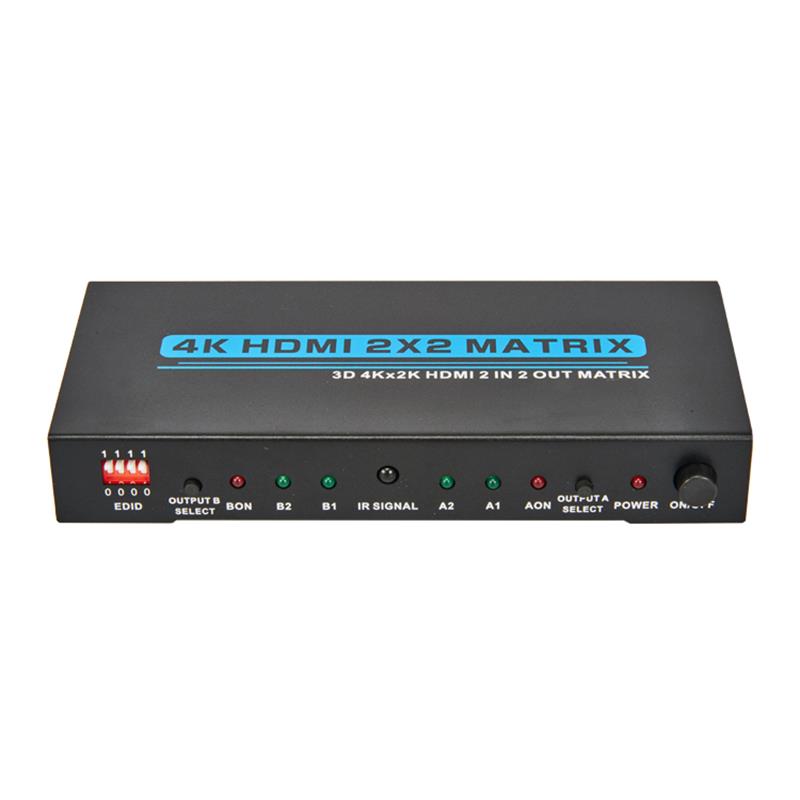

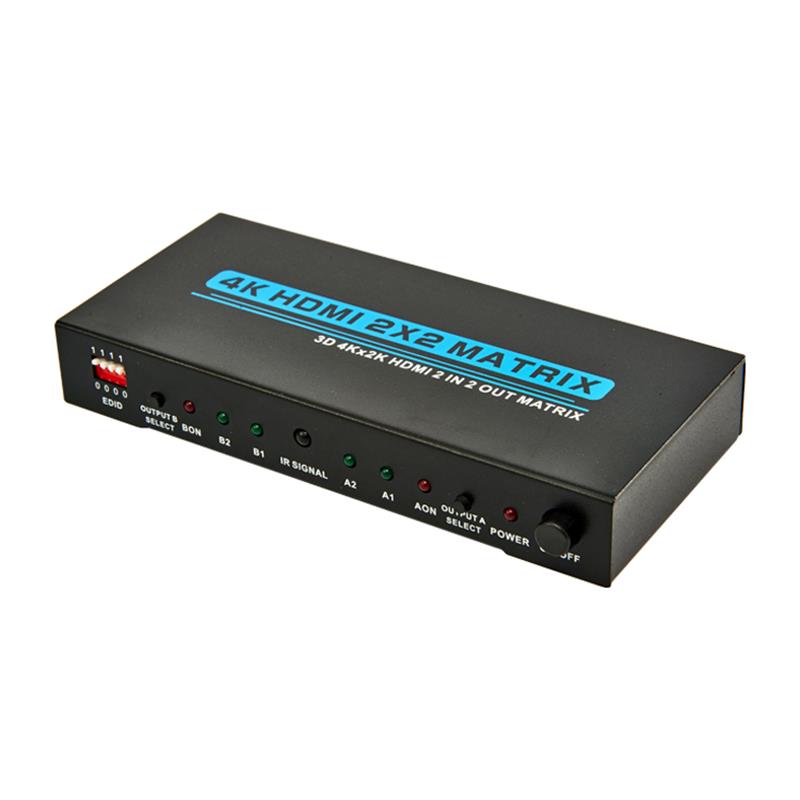

Detta är en HDMI- matris med två HDMI- inmatningar & Två utmatningar gör det möjligt att visa vilken källa som helst (blå- Ray-spelare, HD-dvd-spelare, satellitmottagare, spelsystem osv.) på någon av de två skärmarna samtidigt, och stöder 4K- 215K, 3D, 12-bitars djup färg.Med 3Gbps bandbredd och de ytterligare egenskaperna hos de senaste HDMI- standarderna kan du vara säker på en stor HDMI- distribution.

2.0 FEATURER

1.         Stödja skärmresolutioner upp till 4K x 2K@30Hz,1080P@120Hz,och 1080P 3D@60Hz

2.         Stöd för 3D HDMI 1.4a för video format.

3.         Stöd för 3D-video inklusive ramemballage för all a 3D-format upp till en 297MHz TMDS-klocka.

4.         Stöd   djup   Färg   upp till 48-bit per pixel.

Fem.         HDCP   1.4   Stöd (INPUT), HDCP   v1.4a-protokoll   överensstämmande (OUTPUT).

6.         Stöder mottagandet av alla ljuddata som överensstämmer med HDMI-specifikationen 1.4 sådana ad L-PCM upp till 192kHz,komprimerat ljud(IEC 61937),DSD, DST, DTS och HBR

7.         Fullständig kolorimetri inklusive sYC601,Adobe RGB,Adobe YC601,xvYCC- utsträckt tonomfärg

Åtta.         Verksamhet för klockfrekvenser för TMDS upp till 300MHz

9.         Stöder EDID-kontroll via EDID- väljare.

3.0 INNEHÅLL AV FÖRPACKNING

Kontrollera förpackningen innan du försöker använda enheten och se till att följande artiklar finns i kartongen:

1.HDMI 2X2 Matrix-------------------1PCS

2.DC 5V kraftadapter---------1PCS

3.Fjärrkontrollen---------------------------------------"1PCS."

4.Användarmanual...

4.0 TEKNISKA PARAMETRAR

HDMI   Källkod för Port... 2

Visa   "Enhetens utlopp..." 2

Källa   Port Connector... HDMI   19PIN

Visa   Enhet för anslutning... HDMI   19PIN

HDCP   Komplimant......" JA

Enkel   Länk Range... 3840& FRAMSTÄLLNING,120,2160

Inmatning   Video Signal... 0.5-1.0   Volts P-P

Inmatning   DDC signal... 5   Volts P-P(TTL)

Djupt   Färg--------- 36bit

HDMI   Version... HDMI1.4

Bandbredd... Upp   till 340Mhz

Signal   Speed... Upp till 10.2Gbps

Den   längd för   Indata kabel... PS3 Exponering. 15M Exponering. BLUE dvd Exponering. 15M

Den   längd för   Utmatningskabla------------- Exponering. 25M

Den   Standard för kabel... 26AWG   HDMI1.4

Vertikalt   Frekvens Range... 30Hz

Kraft   Konsumtion (max------------------ 5Watts

Verksamhet   Temperatur... gren8851, -70 gren8851,

Arbete   Spänningen... D   5V

Kraft   Adapter... 5V   1A

Nät   Vikt---------------- 0.3Kg

Mått:   Jag... Jag... 150
