1.0 Beskrivning av produkten

HDMI Switch är en produkt som kan växla flergruppssignaler för HDMI till en skärmenhet med hög definition, såsom HDTV, genom att använda manuell tryckknapp.Genom att göra det kan man ofta undvika att koppla ur kablar.Det kan optimera ditt hemteatersystem till bästa effekt.

2.0 Funktioner

1.Bytet sker automatiskt via sig självt när signalen finns i hamnarna.

2.Stöd till HDCP-protokoll och tillämplig på källanordning och hög definition   visningsapparat såsom DVD och HDTV som har HDMI- portar eller digitala   hamnar och överensstämmer med HDCP-protokollet.

3.Stödja höga resolutioner:480i/p,576p,720i/p,1080i/p och   3840& FRAMSTÄLLNING,120,2160@25/30Hz

4.Stöd till HDMI1.4

Fem.Utvidga överföringsavståndet och förbättra sändningssignalen.

6.Kompatibel med DVI genom att använda HDMI TILL DVI-adapter.

7.Plugg-och-lek.

Åtta.Bekvämt att ansluta flergruppssignaler att visa på en HDTV.

9.Spara utrymme.Tillåt flera källor att använda en display med hög definition   samtidigt.

10.Konstruktion av metallhölje och övergripande skydd utan signalinterferens.

11.Selec&35,116; ingående hamn för hand.

12.LED anger signal- och effektläge.

13.Energiförsörjning(Se på teknisk parameter)

3.0 Tillbehör till förpackningar

När du först packar upp din förlängare, kontrollera om följande objekt ingår:

"HDMI 4x1 switcher..."

"5V DC Power Adaptor..."

Fjärrkontroll-----------------------------------------------------------------------------

IR Receker Extension Cable..."

Användarmanual---------------------------..."

4.0 Tillämpning

Den byter flera rutter med HDMI-signaler från källenheten, såsom DVD, satellitmottagare, Set-top Box, DV Camera, A/V- mottagare och annan HDMI- aktiverad enhet till bildskärm med hög definition, såsom HDTV och HDMI Flat Panel.

5.0 Detaljerad teknisk parameter

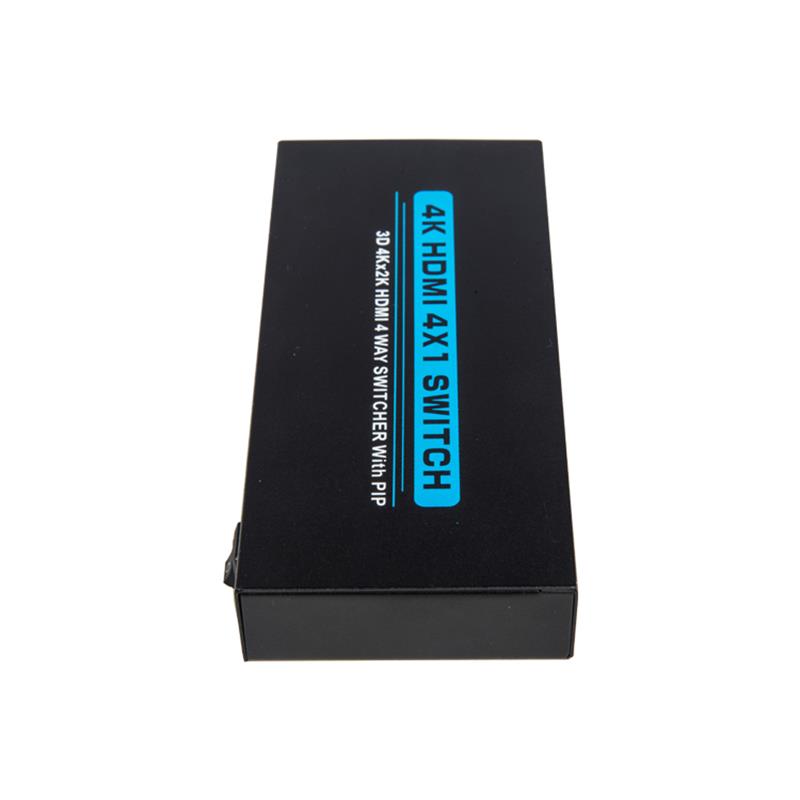

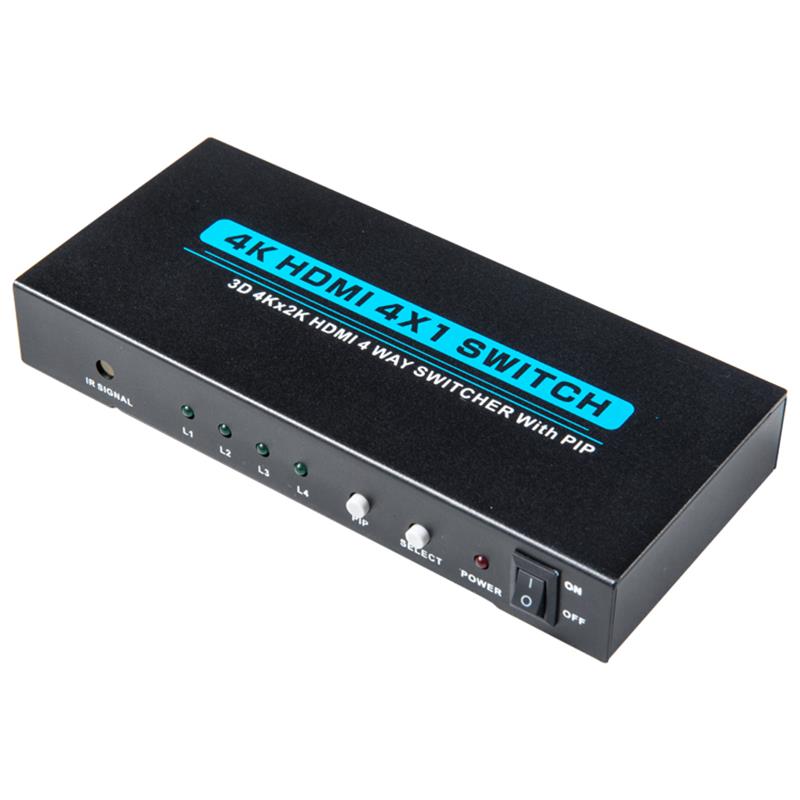

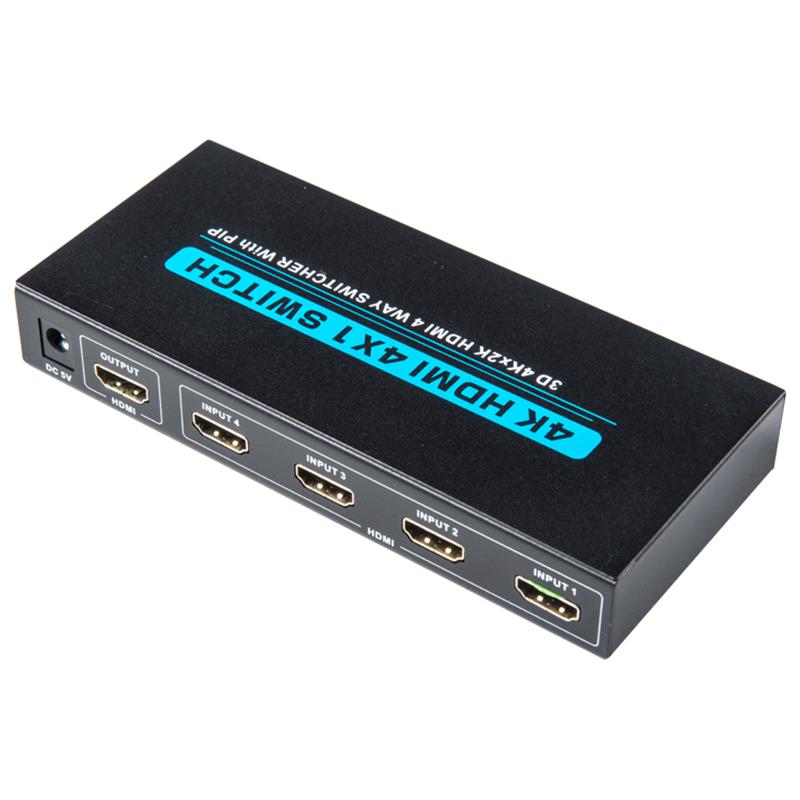

HDMI 4X1 Switcher with PIP

-Vad är det? 4X1 HDMI SWITCH

Källa för HDMI   Nej, nej... 4

Visa enhet   Utput Port... 1

Källport@ info: whatsthis   Anslut... 19 PIN HDMI(A TYP)

Visa enhetsport   Anslut... 19 PIN HDMI(A TYP)

"HDCP Compladant..." JA

Källa   Val av utrustning... IR för tryckknapp   Fjärrkontroll

lnput Video Signal... 0.5-1.0 Volts P-P

Inmatning av DDC-signal... 5 Volts P-P(TTL)

Deep Color... 36bit

Single Link Range... 3840*2160

HDMI Version... HDMI1.4

Bandbredd... Upp till 340Mhz

Signal till Speed... Upp till 10.2Gbps

Längden på indata   Kabel-------- PS3 suprave 8804;10M Exponering. BLUE   Dvd 8804; 10M

Längden på   Utmatningskabla--------- Explosion

Den vanliga kabeln... 28AWG HDMI1.4

Vertikal frekvens   Range---------- 25/30Hz

Kraft   Förbrukning(max)--------------------- 3.5 Watts

Verksamhet   Temperatur... 0 masch8511; TO 70:,

Att arbeta med spänning... DC 5V

Power Adapter... 5V 1A

"Net Weight..." 0.3

Dimension: L:-215W:"652888H:"6528889..." 154:215, 69:.21523.5

6.0 Beskrivning av PIP

Förhandsgranskning av bild i bild (PiP)

Anmärkningar

1.När upplösningen av den ingående signalkällan över 1080p, stöder denna produkt inte PIP-funktionen.

2.Modellen ”8220; 4K” ”Purple 8221; i denna manual hänvisas till resolutionen om 1080P@60Hz.

3.När det finns en ny signalkälla, utan " 4 k- läge " En ny bild visas till vänster om skärmen.

4.För bilden i produktens bildfunktion (’hjälpkanalbilden’ kan endast visas i en fast storlek.

Fem.För bilden i produktens bildfunktion motsvarar positionen för den lilla bilden i fast form inmatningskällan.
