Tack för att ni köpte vår produkt.För att garantera säkerhet och många år och många år och problemfri drift av produkten, läs manualen noga innan du använder denna produkt.

1.0 BESKRIVNING

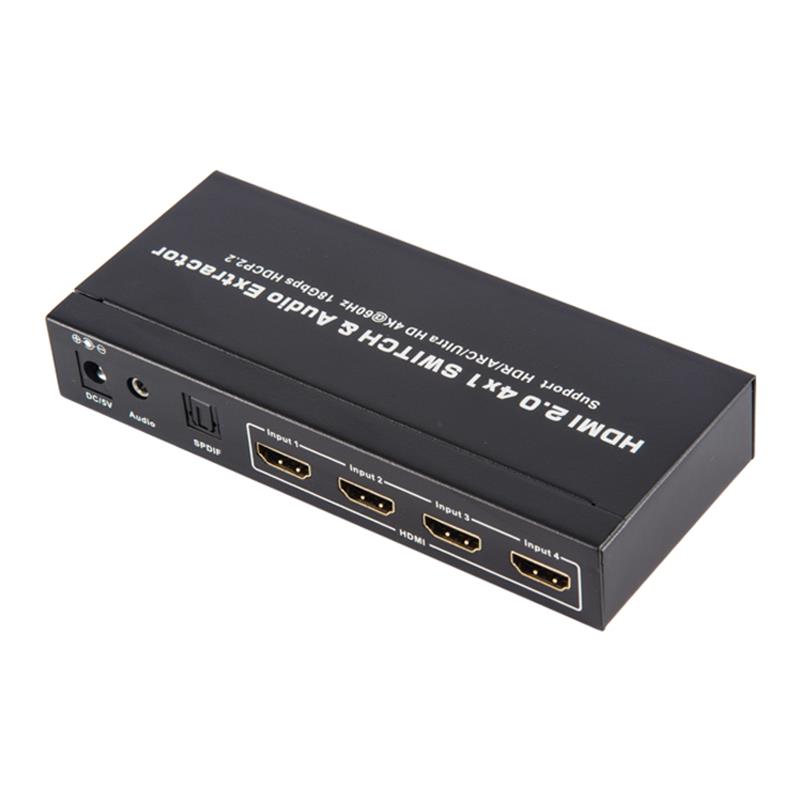

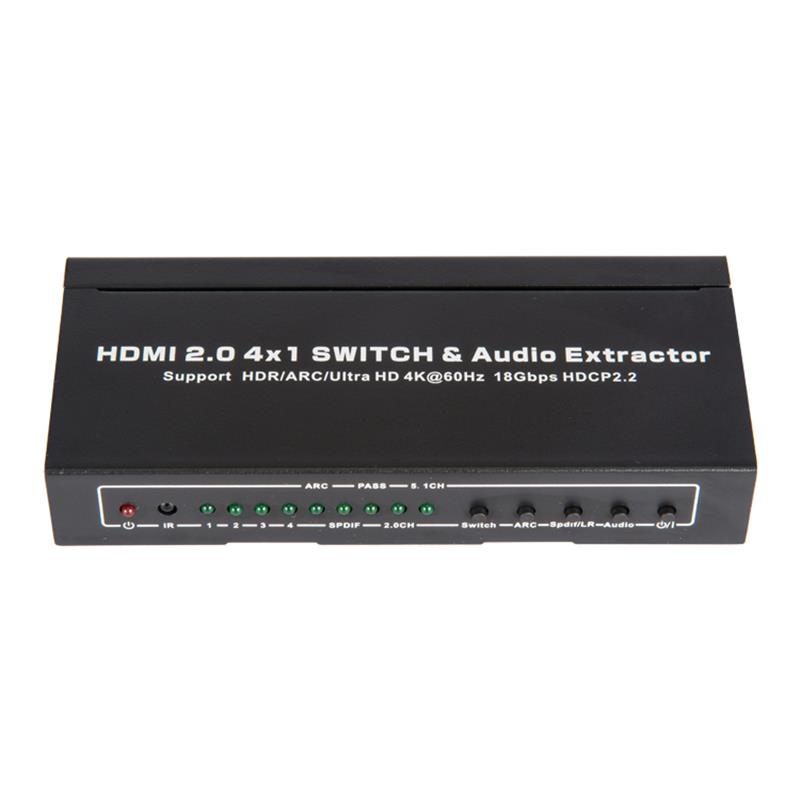

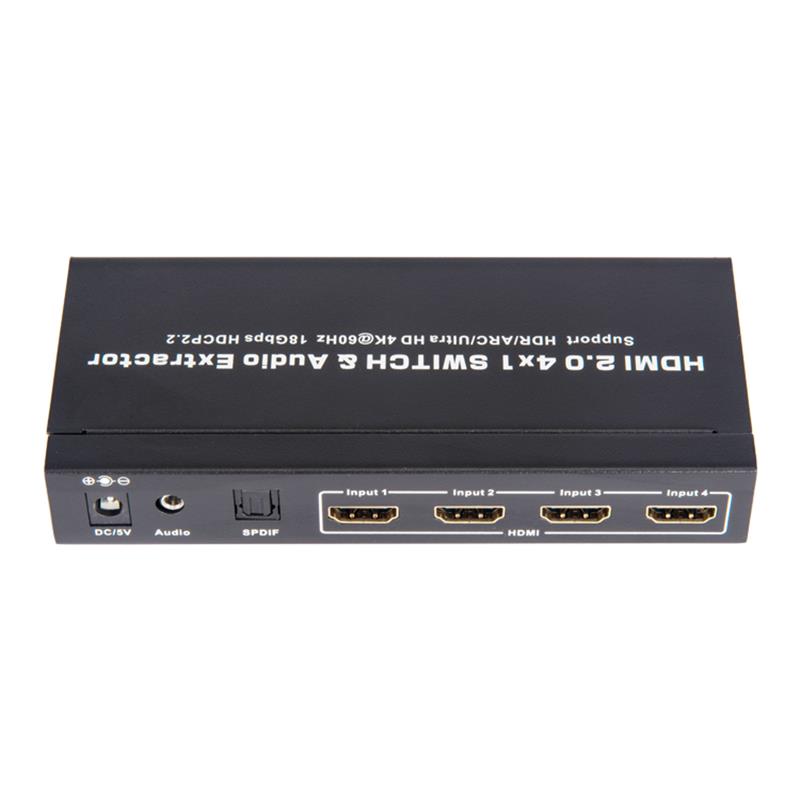

Enheten är en av flera portar HDMI Audio Extraktor med stöd av HDR, ARC, 3D och 4KX2K, som lätt kan byta flera HD- källor eller en MHL- smart källa till en HD- skärm.Alla indatafällor stöder också ljudextraktet från SPDIF och LR:s ljudutmatningskanal.Bytaren stöder ARC-funktionen som kan göra tv-ljudåterkoppling till AV-mottagaren.

2.0 FEATURER

1.Inmatning: HDMI x 4(HDMI/MHL 1- port stöder MHL).

2.Utmatning: HDMI x 1, Toslink/SPDIF x 1, AUDIO x 1.

3.Bytet sker automatiskt genom sig självt när signalen finns i hamnarna.

4.överensstämmer med HDMI2.0, HDCP2.2 och DVI 1.0,

Fem.Stödja video format upp till 4k2k@ 30Hz med 24bit RGB/YcbCR   4:4:4/YCKBCR4:4:4,4,och upp till 4k2k@60Hz med 12bits YCBCR 4:4,4;

7.Stöder 12-bitars djup färg per kanal, maximalt 36-bitars alla kanaler.

Åtta.Stöder 3.0Gbps TMDS/600MHz bildpunkt per kanal, maximal   Total kapacitet för TMDS är 18Gbps.

9.Stöder okomprimerat ljud såsom LPCM.

10.Stöder komprimerat ljud såsom DTS Digital, Dolby Digital, DTS-HD. och Dolby True HD.

12.Stöder HDMI-passagen.

13.Stöder upp till 7.1CH digitala omgivningar på HDMI-utmatningen.

14.Stöder upp till 5.1CH digital surround på Toslink utmatning.

15.Stöder upp till 2.0 kanal analog stereo på stereo.

16.Stöder standardljud, DSD-ljud och HD(HBR) ljud.

17.Stöder ARC(ljudreturkanal).

3.0 FÖRPACKNINGSTILLTRÄDE

1.HDMI/MHL Audio Extraktor---1 PCS

En användarmanual...

3.Energiförsörjning----------------------------"1 PCS..."

4.Fjärrkontroll--------------1 PCS(frivillig)

4.0 TILLÄMPNING

Den byter flera rutter med HDMI-signaler från källenheten, såsom DVD, satellitmottagare, Set-top Box, DV Camera, A/V- mottagare och annan HDMI- aktiverad enhet till bildskärm med hög definition, såsom HDTV och HDMI Flat Panel.

5.0 Hur den fungerar

1.Använd en HDMI-kabel för att ansluta en HD-källa till HDMI- inmatningsporten.

2.Använd en HDMI- kabel för att ansluta en HD- skärm till HDMI- utmatningskanalen.

3.För ljudanslutning, välj ett av följande alternativ.

  a.För att använda HDMI-passersedeln, använd HDMI-kabeln från steg 2 till steg 2.   Anslut ljudmottagare till HDMI- utmatningskanalen.Ditt ljud   Mottagaren måste skicka ut video signal till din HD- skärm.

  b.För att använda Toslink, använd en Toslink kabel för att ansluta till ljudutrustning.(Observera: Toslink stöder inte Dolby Digital Plus.Byt om.   inmatningskällan\35;39;s ljudutmatning till en annan inställning, om s å behövs.)

  c.För att använda Coaxial, använd en Coaxial kabel för att ansluta till Stereo audio   Utrustning.

4.Koppla in kraftadaptern.

Fem.Anm.: Om Toslink-kabel används, se till att gummiskyddet   Toppskydd har redan tagits bort från båda ändar innan anslutning   De till enheter.

6.0 Tekniska parametrar

"HDMI Source Input port..."

Visa "Device Output Port..."

Källor till Port Connector...

Visa Enhet Port Connector...

"HDCP Compladent..." ---------------------..."

Single Link Range-------------------------------------------------------------------------------------------

lnput Video Signal...

Skriv in DDC-signal-------------------------------------------5 Volts P-P(TTL)

"Deep Color---------------------------------------..."48 Bit..."

HDMI Version-------------------------------------------------------------------------------------------   4Kx2K@50/60Hz

Ljudutmatning...

...upp till 600 Mhz...

Signal Speed----------------------------------------------------------------------------------------

Längden på inmatningskabeln--------------------...8804; 50ft/15m 24 AWG HDMI hög hastighet   Cable at1080P@24bit 60Hz

Längden på utgående kabel----------------"804; 50ft/15m 24 AWG HDMI hög hastighet   Cable at1080P@24bit 60Hz

Den vanliga kabeln...

Vertikal frekvens--------------------------------------------------------------------------------------

Strömförbrukning (max----------------------------------------------------------------------------------

Operation Temperatur--------------------------------------------------------------------------------------------

Att arbeta med spänning...

Power Adaptor-------------------------------------------------------------------------------------------

Net Weight----------------------------------------------------------------------------------------------

Dimension: L*W*H(mm)----------------------------------------------------------------------------------------

7.0 Installation och försiktighetsåtgärder

För att undvika elektriska stötar, skada på produkten och för att skydda din säkerhet, se följande:

1.Koppla sakta in eller koppla ur signalkablarna och koppla inte ofta ur,urkoppla, eller   Skaka dem.

2.Utrustningen får inte placeras under solen, regn och fuktighet eller   Icke-identifierad miljö.

3.Flytande föremål får inte placeras på utrustningen.

4.Installera inte utrustningen nära värmekällor såsom brand, el eller annat förstärkare som producerar värme.

5.Placera inte metallen eller andra föremål i utrustningen utöver   anslutande kablar till hamnar.

6.Utrustningen ska inte rivas på egen hand; den ska underhållas av   professionell underhållspersonal.
