Tack för att ni köpte vår produkt.För att garantera säkerhet och många år och många år och problemfri drift av produkten, läs manualen noga innan du använder denna produkt.

1.0 BESKRIVNING

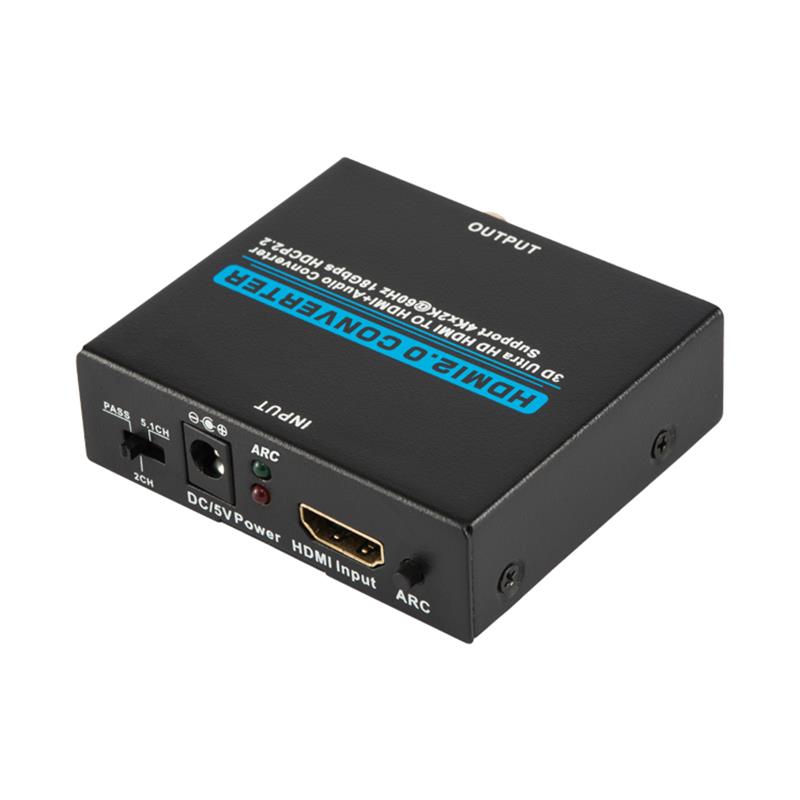

Anordningen är en HDMI-ljudextraktion med stöd av HDR,ARC,3D och 4KX2K, som lätt kan byta flera HD- källor eller en MHL- smart källa till en HD- skärm.Alla indatafällor stöder också ljudextraktet från SPDIF och LR:s ljudutmatningskanal.Stöder ARC-funktionen som kan göra tv-ljudåterkoppling till AV-mottagaren.

2.0 FEATURER

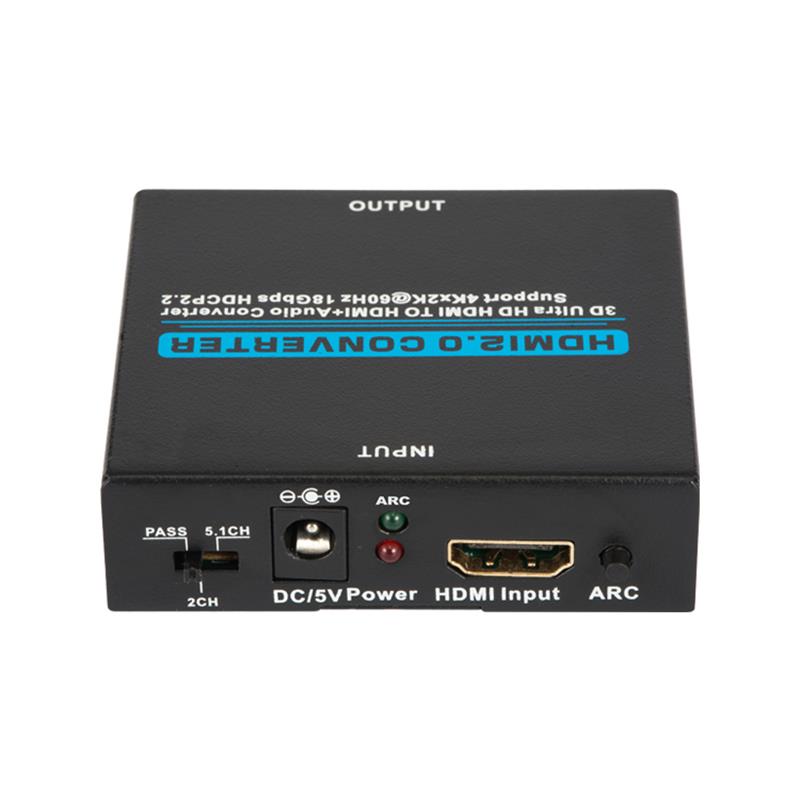

1.Inmatning: HDMI x 1(HDMI/MHL 1- port stöder MHL).

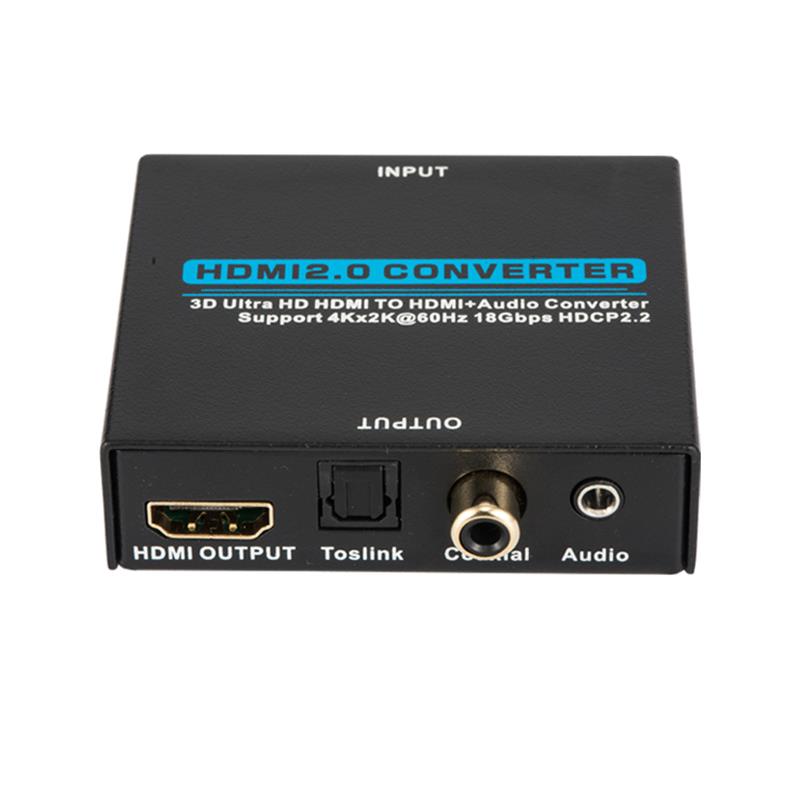

2.Utmatning: HDMI x 1, Toslink/SPDIF x 1, AUDIO x 1.

3.överensstämmer med HDMI2.0, HDCP2.2 och DVI 1.0,

4.Stödja video format upp till 4k2k@ 30Hz med 24bit RGB/YcbCR

    4:4:4/YCKBCR4:4:4,4,och upp till 4k2k@60Hz med 12bits YCBCR 4:4,4;

Fem.Stöder 12-bitars djup färg per kanal, maximalt 36-bitars alla kanaler.

6.Stöder 3.0Gbps TMDS/600MHz bildpunkt per kanal, maximal

  Total kapacitet för TMDS är 18Gbps.

7.Stöder okomprimerat ljud såsom LPCM.

8.Stöder komprimerat ljud såsom DTS Digital, Dolby Digital, DTS-HD.

    och Dolby True HD.

9.Stöder HDMI-passagen.

10.Stöder upp till 7.1CH digitala omgivningar på HDMI-utmatningen.

11.Stöder upp till 5.1CH digitala omgivningar på Toslink utmatning.

12.Stöder upp till 2.0 kanal analog stereo på stereo.

13.Stöder standardljud, DSD ljud och HD(HBR) ljud.

14.Stöder ARC(ljudreturkanal).

3.0 FÖRPACKNINGSTILLTRÄDE

1.HDMI/MHL Audio Extraktor---1 PCS

En användarmanual...

3.Energiförsörjning----------------------------"1 PCS..."

4.0 TILLÄMPNING

Den byter flera rutter med HDMI-signaler från källenheten, såsom DVD, satellitmottagare, Set-top Box, DV Camera, A/V- mottagare och annan HDMI- aktiverad enhet till bildskärm med hög definition, såsom HDTV och HDMI Flat Panel.

5.0 Hur den fungerar

1.Använd en HDMI-kabel för att ansluta en HD-källa till HDMI- inmatningsporten.

2.Använd en HDMI- kabel för att ansluta en HD- skärm till HDMI- utmatningskanalen.

3.För ljudanslutning, välj ett av följande alternativ.

  a.För att använda HDMI-passersedeln, använd HDMI-kabeln från steg 2 till steg 2.   Anslut ljudmottagare till HDMI- utmatningskanalen.Ditt ljud   Mottagaren måste skicka ut video signal till din HD- skärm.

  b.För att använda Toslink, använd en Toslink kabel för att ansluta till ljudutrustning. (Anm.: Toslink stöder inte Dolby Digital Plus.Byt om.   inmatningskällan\35;39;s ljudutmatning till en annan inställning, om s å behövs.)

  c.För att använda Coaxial, använd en Coaxial kabel för att ansluta till Stereo audio   Utrustning.

4.Koppla in kraftadaptern.

Fem.Anm.: Om Toslink-kabel används, se till att gummiskyddet   Toppskydd har redan tagits bort från båda ändar innan anslutning   De till enheter.

6.0 TEKNISK PARAMETER

upplösningen av HDMI... Ultra HD   3D 4Kx2K@50/60Hz (max)

Källa   Port Connector... 36-bit   Färg på alla kanaler maximalt

Ljud   Utmatning------------------------- HDMI   Genomgång. upp till 7.1CH, utmatning från SPDIF upp till 5.1 ch, 3.5mm stereos utgående ljud.

Maximalt   bandbredd per kanal... 600 MHz

"Max baud per display..." 18Gbps

Inmatning/utmatning   En TMDS signal... 0.5-1.5V   p-p(TTL)

Inmatning/utmatning   En DDC signal... 5V   p-p(TTL)

Inmatning   Avstånd till kabeln... Explosion   24 AWG HDMI hög hastighet/ Cable at1080P@24bit 60Hz

Utmatning   Avstånd till kabeln... Explosion   24 AWG HDMI hög hastighet/ Cable at1080P@24bit 60Hz

Drift   Temperaturen är... 5-176F–F till   131,176F /-15:,176C till 55:,176C

Drift   Ödmjukhetsintervall...---------------------- 5% till   90% RH(Ingen kondensation)

Dimension (LxWxH)---------------------------- 60\\\\Χ120;70x20 (mm)

Vikt-----------------------------..." 130g

Kraft   Förbrukning(max)------------------------- 1.5   Watts

Verksamhet   Temperaturen... 0 88511; TO   70-84251;

Arbete   Spänning-----------------------..." DC 5V

Kraft   Adapter------------------------..." 5V 1A

7.0 Installation och försiktighetsåtgärder

För att undvika elektriska stötar, skada på produkten och för att skydda din säkerhet, se följande:

1. Koppla sakta in eller koppla ur signalkablarna och koppla inte ofta ur

  Skaka dem.

2.Utrustningen får inte placeras under solen, regn och fuktighet eller

  Icke-identifierad miljö.

3.Flytande föremål får inte placeras på utrustningen.

4.Installera inte utrustningen nära värmekällor såsom brand, el eller annat

  förstärkare som producerar värme.

Fem. Mata inte in metallen eller andra föremål i utrustningen utöver

    anslutande kablar till hamnar.

6. Utrustningen ska inte rivas på egen hand. Den ska underhållas av

  professionell underhållspersonal.
