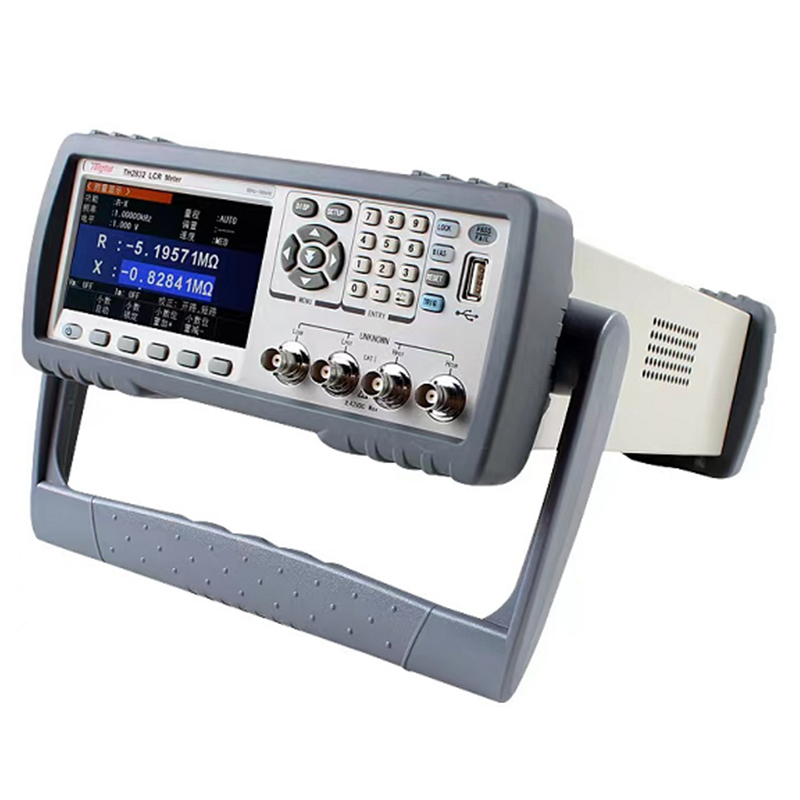

brief Introduktion av digital bridge:

  digital bridge, även känd som LCR -testare, lcr bridge, lcr meter, lcr meter, etc., är Används för att upptäcka passiva komponenter: Kondensatorer, induktorer, magnetkärnor, motstånd, piezoelektriska enheter, transformatorer, chipset; Balanseringsenheter: Utvärdering av impedansparameter av vanliga-modfilter, balanseringskondensatorer, integrerade motståndsspänningsdelare ochnätverkskomponenter; Andra komponenter: Impedansutvärdering av tryckta kretskort, reläer, switchar, kablar, batterier, etc. Digital Bridge är ett vanligt använt mätinstrument för elektroniska ingenjörer, som används allmänt vid inkommande materialinspektion, PCB -produktion, felanalys och så vidare.

 Digital bridge kan ge stabil 6-bit testupplösning, 10Hz-300kHz frekvensområde, 0,01V-2.0V programmerbar signalnivå, upp till 30 gånger/sek mätning hastighet, 9nivå fint intervall, konstant 30Ω eller 100Ω källmotstånd och flexibelt mänskligt driftsläge, kan uppfylla kvalitetssäkringen för produktionslinjen, ta emot inspektion och laboratorium.

working princip för digital bridge:

--den tidigaste impedansmätningen av digital bro är brometoden. Med utvecklingen av modern analog och digital teknik använder den moderna impedansmätningen mestadels den automatiska balanserade brometoden, som inte bara kan mäta impedansen, utan också direkt visa värdparametrarna för L-q, C-d, rd och Z

q induktorer och kondensatorer.

parametrar av digital bridge:

-1. Testfrekvens: 501z100kHz, Division Rate: 10 Frekvenspunkter

2. Grundläggandenoggrannhet: 0,1%

+3 testhastighet: den snabbaste 19ns, stöd låg frekvens hög hastighet: tx43ms

4.10 -sortering, frontpanel LED -produkt

5.100 uppsättningar av LCRZ -instrumentinställningsfiler

6. Mjuk strömbrytare

/7. Support 110V

220y leveransspänning

-8.10 Point List Scan, stöder multi

frequency test sortering

-<9. Utgången från Ultralow -signalkällan är utan anpassning (

100pv), som uppfyller kravet på stora induktor Common Mode Choke,

10. Induktans testkrav

11. Super Impact Protection -förmåga

12. Lås knapp i krafttillstånd

13. Bestäm den tomma fixturen

14. Datainspelningsfunktion

15. Mer fullständig skärmupptagningsfunktion, gränssnittsfunktion, tidssekvens, triggerfördröjning osv.

18. Valfritt driftsgränssnitt på kinesiska och engelska

användningen av digital bridge:

digital bridge testinduktans och kapacitans, mätstegen är följande:

   1. Ställ in testfrekvensen

  2. Testa spänningen eller strömnivån

3. Välj testparametrar, såsom Z, Q, LS, LP, CS, CP, D, etc

4, instrumentkalibrering, kalibrering är huvudsakligen öppen och kortslutningskalibrering.

5 . Välj testfixturen

6. Fixturkompensation

7. Sätt DUT på fixturen för att starta testet.

note: på grund av den kontinuerliga uppgraderingen av produkten, den Bilden är endast för referens, skriv för att konsultera detaljerna!

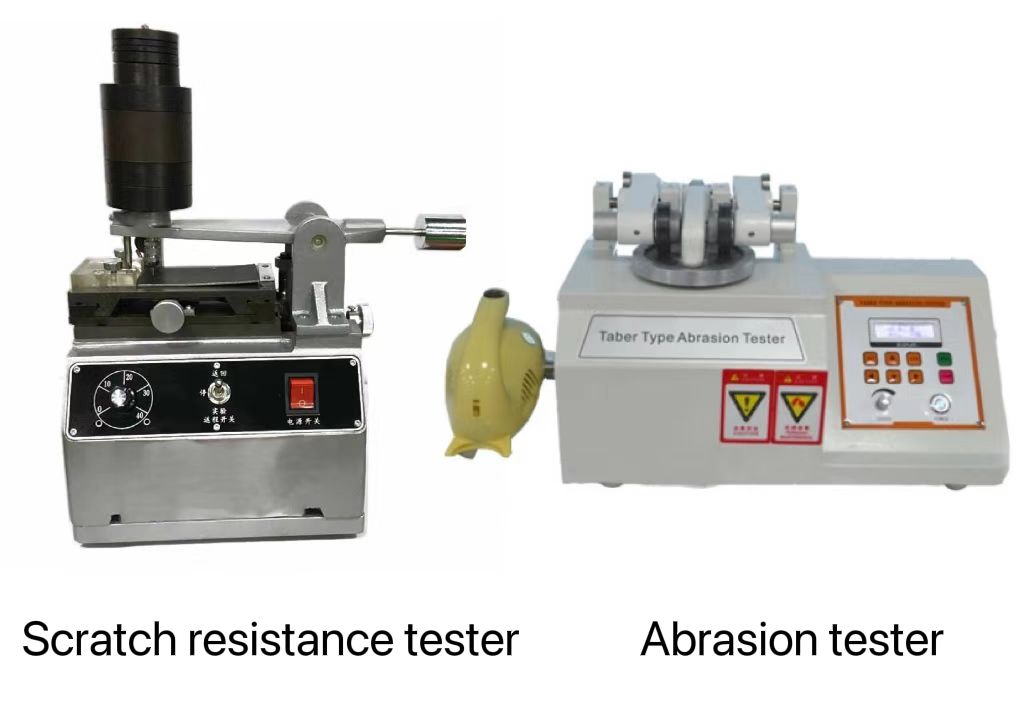

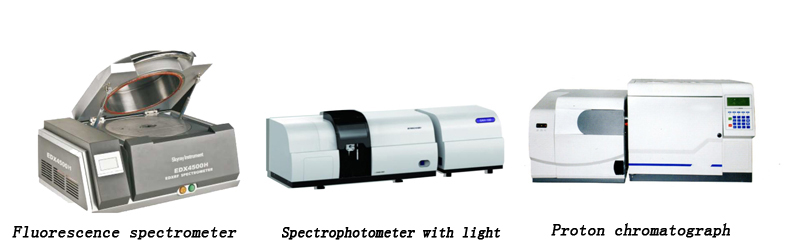

för mer högaalitetsprodukter,
