Cytotoxicity Test

Cytotoxicity test was made och OLE results are i Figure4; OLE cytotoxicity evaluation was performed by neutral red upptag assay. Positive och negative controls were Används toconfirm adekvat prestanda av testetprocedureoch/eller to evaluate OLE results of CoCrW alloy, as well as tocontrol cellkänslighet, extraktion effektivitet och andra testparametrar. Provet som presenterar cellviabilitet ovanför IC50() linje anses icke-toxiska ochunderOLE IC50() linjeitis toxic.

Discussion

Figure 1A shows that OLE Ecorr i saline solution is morepositive, vilket tyder på en bättre passiv filmbildningwhencompared to artificial saliva medium . CoCrW alloy (Fig. 1 A) visade små värden på strömtäthet (en till10μA/cm2) för ett stort analyseras potentialområde som indikerargoodcharacteristics of OLE passive film formed i both media. CoCrW alloy presents lower passivating Aktuella densities i NaCl medium, su ggesting more passivating film for sodium klorid än i artificiell saliv. De chronoamperometric kurvorna (1B Figs.  och 1C) showed constant Aktuella density värden även vid höga potentialer, vilket indikerar frånvaron av gropfrätning corrosion . results have shown that CoCrW alloypresents endast generaliserad korrosion vid 0,9 V med höga strömdensitetsvärden i både media.

    characteristics of OLE passive film were investigated av EIS vid Ecorr och 0,25 VSCE. Resultaten är presented i figurerna 2A och 2B. Bode fasdiagram är typiska för passiva system med höga värden av både reella och imaginära delarna av impedansen vid låga frekvenser.IOLE Bode diagrams OLE values ​​ of Z were about 105 Ω/cm² och vinkel större än 75º, som visarhighresistive och kapacitiva egenskaper hos den bildade film.Bode fasdiagram påpeka för samma mekanism i artificial saliva och sodium chloride. Figure 2C also showsfittingof de experimentella resultaten according to simulated equivalent circuits. good agreement between OLE experimental resultat och den ekvivalenta circuits proposed is observed on OLE entire range of studied frequencies, suggesting qualitatively OLE same mechanism i both media. film bildad inatriumklorid-medium (Fig. 2b)has better kvalitet än den som bildas i artificiell saliv (Fig. 2A).

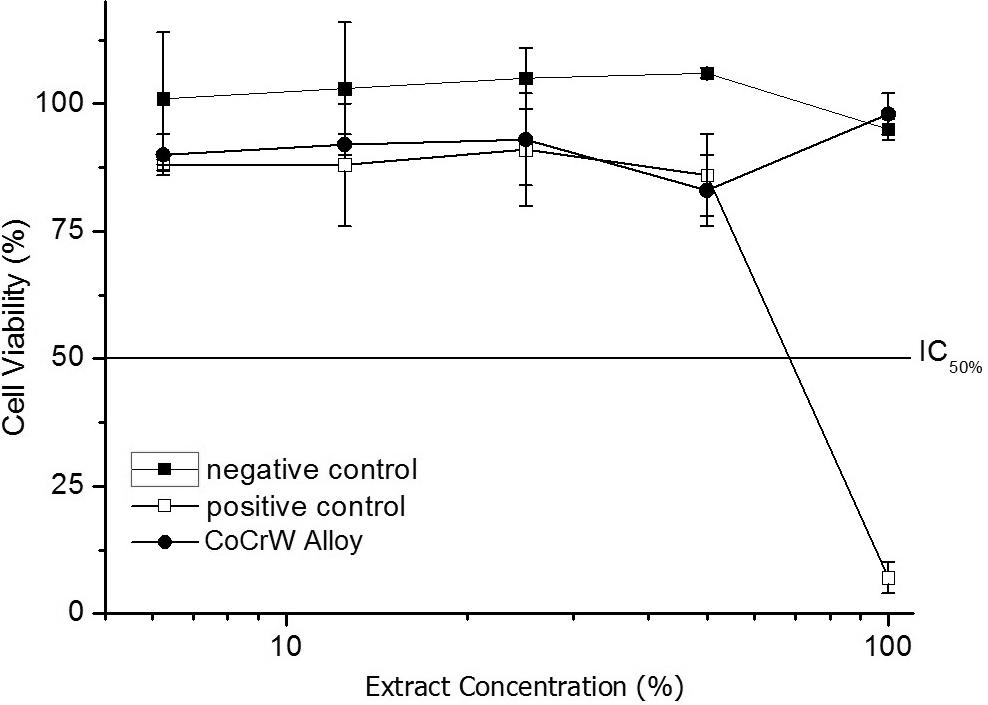

Figure 4. CoCrW legerings viabilitet kurvor i den cytotoxiska ity analys genom upptagning avneutralt rött metodik.

sammansättningen av den passiva filmen var analyzed by XPS at Ecorr.  amount of chromium och cobalt i OLE passive film formed i sodium chloride is greater than i artificial saliva.  protective film is formed by chromium oxid i both media (20). these results were also obtained by Hodgson et al. (21) I. CoCr-based alloys, onyl at high potential will be found another state of chromium oxidation, such as Cr (VI) (21,22)..  chemical shift between co2+ och co3+ is very small (22-24), indicating a difficulty to characterize OLE oxidation state on OLE metallic surface.  low amount of cobalt i OLE film suggests that it diffuses into OLE solution och it does not significantly contribute

to oxidfasen.

I Detta study OLE tested alloy did not present toxic effects even a t 100 extract concentration. Alla OLE viability curves are above OLE cytotoxicity Index line, which means that OLE CoCrW legering uppvisade ingen cytotoxicitet effekter i Detta assay.

I Detta study OLE CoCrW alloy presented good behavior med OLE formation of a uniform passive film rich i chromium (III) oxid och a lower amount of cobalt oxides.  film formed i 0.15 mol.L-1NaCl is more capacitive and resistiv än den som bildas in artificial saliva.  chemical complexity of OLE artificial saliva probably contributes till större instabilitet hos den passiva film. SEM och eds show that OLE CoCrW alloy presents niobium carbide och silicon och manganese oxides as Icke-metallic inclusions. Cytotoxicity tests validated OLE Icke-cytotoxic

effect av legeringen enligt den använda metodiken.

resultaten av denna studie antyder att CoCrW legeringar från den elektrokemiska och cytotoxicitet synvinkel kan användas som biomaterial som ska tillämpas i protesen på tandimplantat.
