1.parameters

Product modell

war-101C-SN00

Basic parametrar

●CPU :Quad-coreCortex®-A7architecture ; Frequency 1.2GHz

● Memory:1GB DDR3

● EMMC:8GB

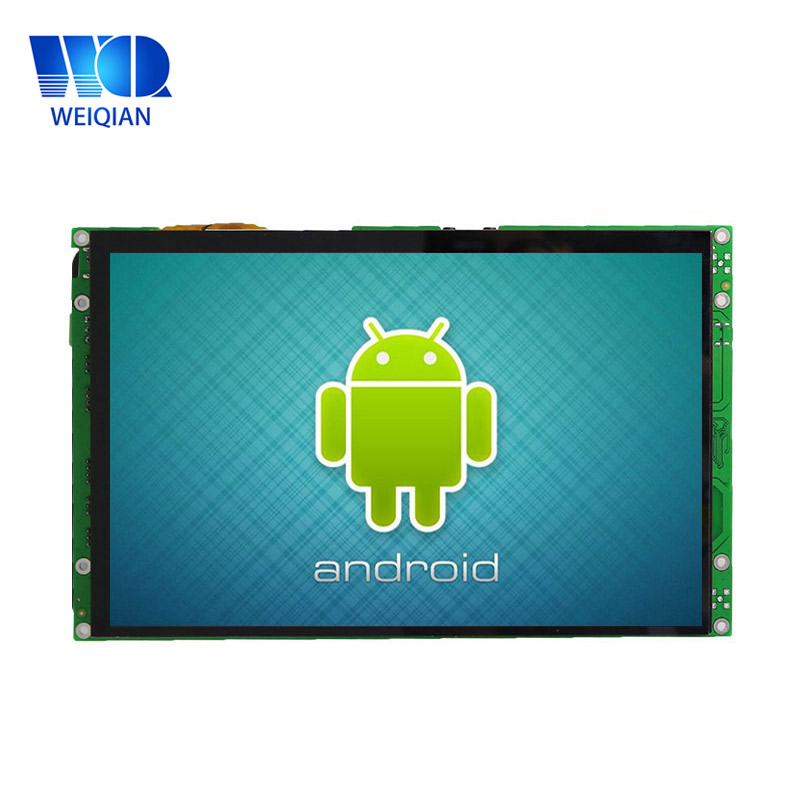

Display skärmen

● Storlek:10.1 inch

● Resolution:800 × 1280

● Wide-temperature typ16000k färger eller 24 sanna färger

● LED backlight:lifetime>25 tusen timmars

Touch skärm

Capacitance pekskärm (Hardness: 1H)

Hardware gränssnitt

● 4 kanal 3-wire RS-232 serial port(COM1, COM2, COM3, COM4)(2.54mm gränssnitt)

● 1 kanal RS-485(COM4)interface, multiplexering som RS-232 ( COM4) (2.54mm gränssnitt)

● 1 channel USB device gränssnitt, stöd ADB connect till dator för utbyte av data och felsöknings ansökan .

● 4 kanal USB-värd integre rfacesupport vanligt USB device såsom mus, tangentbord, U disk, etc.

● 1 kanal 100M Ethernet-gränssnitt.

● 1 kanal SD/MMC kortplats, support MMC/TF-kort.

● 1 kanal 3.5mm audio MIC interface.

● 1 kanal 3.5mm audio HPC-gränssnittet.

● 1 kanaleffektförstärkare gränssnitt(8Ω/3w).

● 1 kanal SIM-kortgränssnittet

● Six knappar:.(1x Ström , 1x Hem, 2x Volym, 1x Användar, 1x Återställ).

● 3 kanal IO ingångsgränssnitt.(optional)

● 1 kanal CAN-gränssnitt.(optional)

● 1 kanal 4G modul .(optional)

● 1 kanal WiFi modul.(optional)

● 1 kanal EDG3.5-3P ellerRound hål DC 5,5 * 2,1 mm DC12V~24V. Power Input gränssnitt.

OS

android 4.4.2 / android 6,0 ​​

Defend grad

/

working miljö

● power:DC 12V-24V(24V som rekommendation)

● working temperatur:0~50 ℃

● storage temperatur:-10~70 ℃

● working fuktighet:10~90% RH

Storlek

● Ingen shell

● Storlek:249x154x23.5(mm)

Application område

● industrial kontrolldetection anordninginstruments och mätare,security övervakningmedical apparat och instrument, intelligenta terminaler embedded höga-end applikations.

● Support CAN-bussnät.

Software support

● Support Eclipseandroid StudioQT SkaparenVisual Studio 2015/2017 developmentsupport JAVA/C/C++/C# , osv.

● Easy ändra användarens-defined startbild.

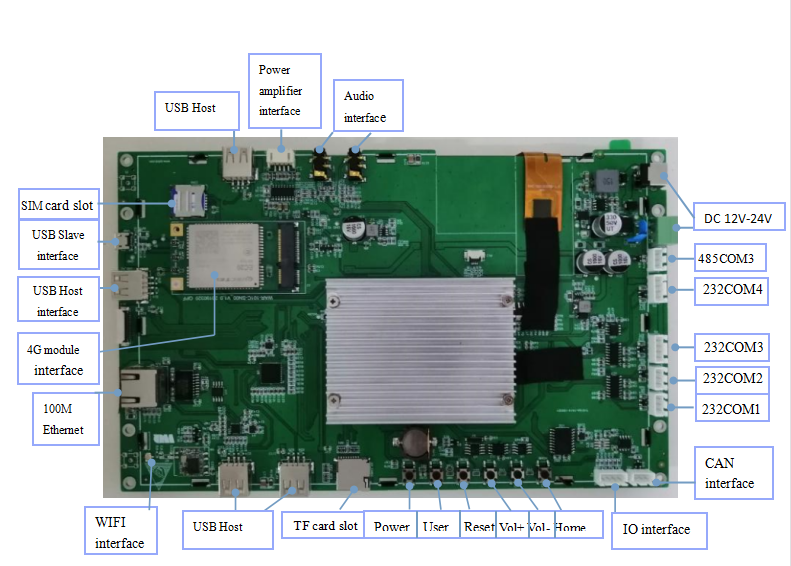

2.Interface definiton

 2.1 RS-232 interface

4 kanalisera seriell portsupport den högsta-level baudrate 115200 bps. Det motsvarande gränssnittet in Android system säga COM1~COM4.

 2.2 RS-485 interface

motsvarande port in Android-systemet är COM4, ​​och RS-485(COM4 ) är en multiplexering av RS-232(COM4).

2.3 CAN Bus interface

funktion av Can-bus gränssnittet är valfritt.

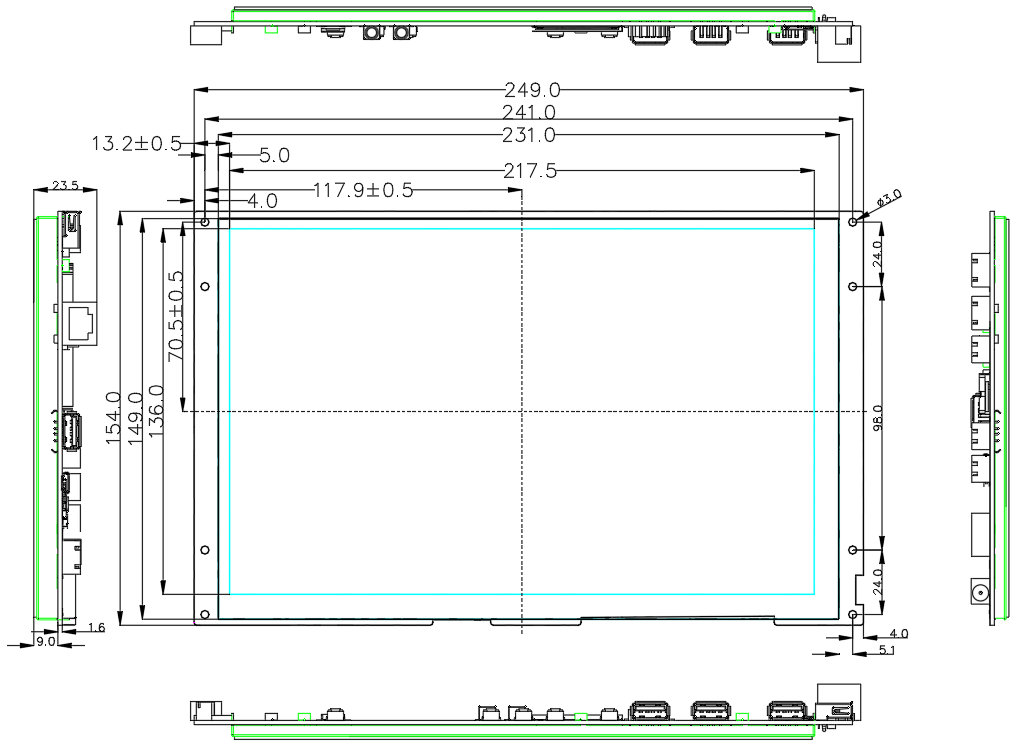

3 Exterior storlek

Panel storlek:.249x154x23.5(mm);    Trepanning storlek: 232x150(mm)
