1.parameters

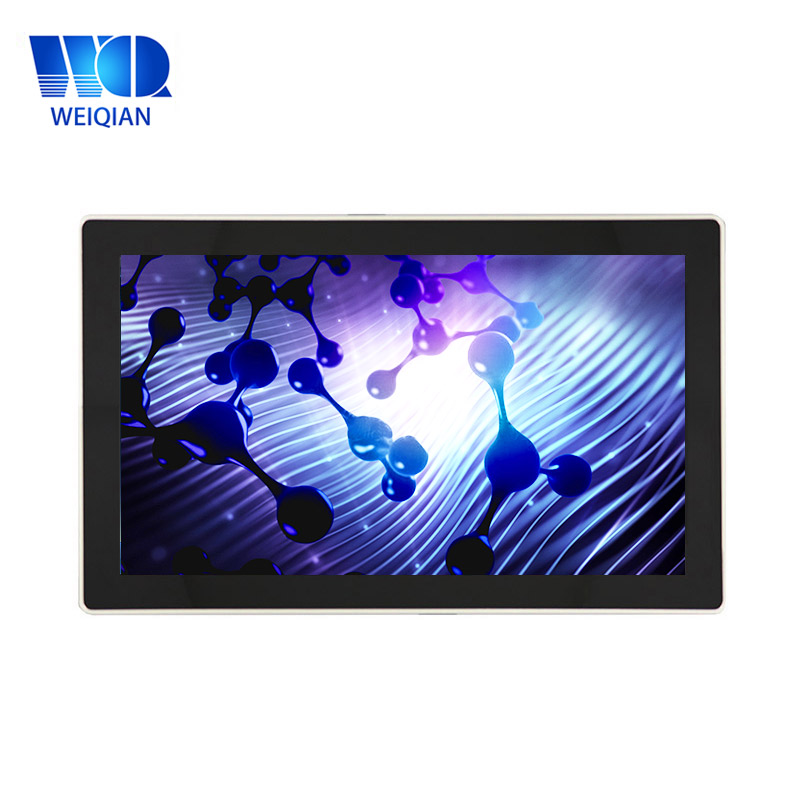

Product modell

war-156C-SM20

Basic parametrar

l CPU:Octa-coreCortex®-A53architecture ;  Frequency 1.4GHz

l Memory:2GB DDR3

l Flash:8GB NandFlash

Display skärmen

l Storlek:15.6 tum

l Resolution:1920 × 1080

l Wide-temperature typ262k färger eller 18--bit true färger

l LED backlight:lifetime>25 tusen timmars

Touch skärmen

Capacitance pekskärm

Hardware gränssnitt

l 1channel RS-232 (DB9) serial port(COM1).

l 1 channel USB device gränssnitt support ADB connect till dator för utbyte av data och felsöknings ansökan.

l 2 kanal USB värdgränssnittsupport vanligt USB device såsom mus keyboard U disketc.

l 1 kanal 100M Ethernet-gränssnitt.

l 1 kanal 3-wire 2EDG effektingångsgränssnitt(DC12V~24V) .

l 1 kanalisera externt gränssnitt Högtalare(8Ω1.7w eller 4Ω3w)  (optional).

l 1 kanaleffekt  (DC12V~24V) .

l 1 kanalisera extern WiFi gränssnitt (optional).

l Built-in WiFi Bluetooth modul (optional).

atten

När den seriella porten är ansluten GND tråd av de två anordningarna måste anslutas till undvika att bränna den seriella chip och som påverkar kommunikation.

OS

android 5,1

Defend grad

IP65 (front panel)

working miljö

l power:DC 12V-24V(24V som rec mendation)

l working Temperatur:0~50 ℃

l storage temperatur:0~60 ℃

l working fuktighet:10~90% RH

Storlek

l shell struktur: Metal

l panel storlek:398.35 × 248,35(mm)

l Mounting Hålstorlek : 75 * 75 (mm)

Application område

l industrial kontrolldetection anordning,instruments och mätaresecurity övervakningmedical apparater och instrument intelligent terminaler embedded hög-end ansökan.

l Support CAN-bussnät.

Software support

l Support Eclipseandroid StudioQT SkaparenVisual Studio 2015/2017 developmentsupport JAVA/C/C++/C# etc.

l Easy ändra användarens-defined startbild.

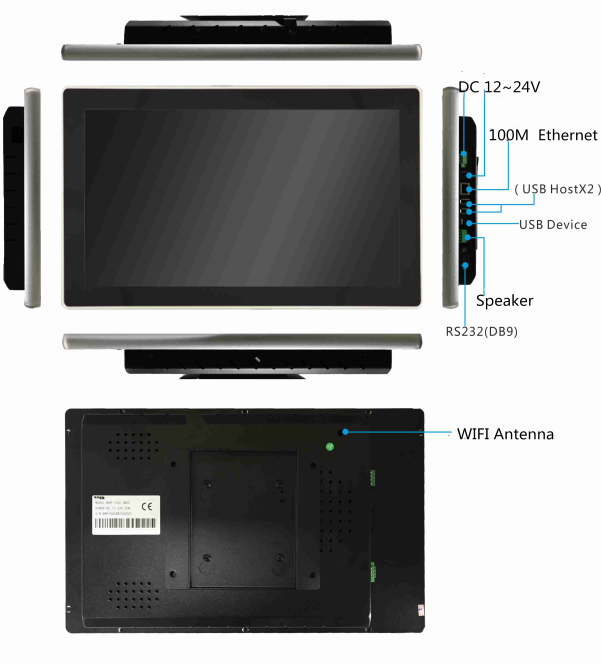

2. Interface definition

2.1 RS-232 interface

1 kanal DB9 seriell portsupport den högsta-level baudrate 115200 bps. Det motsvarande gränssnittet in Android-systemet är COM1.

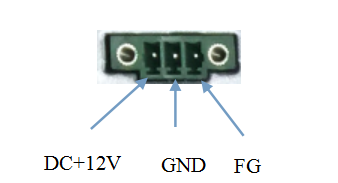

2.2 Ström gränssnitt  3 .Exterior storlek

Exterior storlek:398.35 × 248,35(mm)     Trepanning storlek:75 × 75(mm).

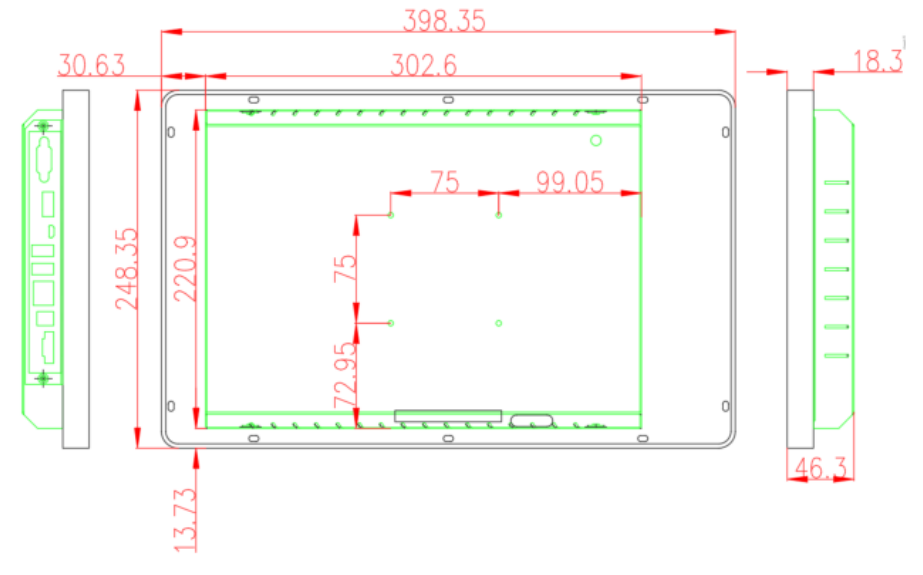

3 .Exterior storlek

Exterior storlek:398.35x248.35(mm)     Trepanning storlek:75x75(mm).
