1. parameters

  Produktmodell

  WAR-150C ( R)-SM10

  Basic parametrar

   ● CPU Quad-core Cortex®-A9 ; Frequency 1.4GHz

   ● Memory  1GB DDR3

   ● Flash  8GB

 Display skärmen

  ● Storlek  15 tum

  ● Resolution 1024 × 768

  ● Wide-temperature skriver   16000k färger eller 24 sanna färger

  ● LED backlight livstid>25000 timmar

  Touch skärmen

  Capacitance/Resistance pekskärm

  Hardware gränssnitt

  ● 2 kanal DB9 gränssnitt  COM1, COM2

 . ● 2 kanal 3-wire RS-232 serial port  COM3, COM4.

  ● 2 kanal RS-485 interface  COM1, COM2, multiplex som RS-232 (COM1, COM2 ).

  ● 1 kanal CAN-bussen.optional

  ● 4 kanalisera IO-port (DO1&DI1, DO2&DI2, DO3&DI3, DO4&DI4), multiplex som RS-232 (COM3, COM4) RS-485 (COM1, COM2)   Can.

  ● 1 kanal USB Device port, support ADB connect till dator för utbyte av data och felsöknings ansökan.

  ● 2 kanal USB Host port, stödja vanliga USB device såsom mus, tangentbord, U disk, etc.

  ● 1 kanal 100M Ethernet-gränssnitt.

  ● 1 kanal SD/MMC kortplats, support SD/MMC kortet.

  ● 1 kanalisera extern högtalare gränssnitt (4Ω3w).

  ● 1 channe ● external antenn. (Valfritt)

  ● 2 kanal DC12V~24V Industria ● power lösning högre tillförlitlighet.

  ● Built-in WiFi, Bluetooth-modulen. (valfritt)

atten

När den seriella porten är ansluten, måste GND tråd av de två anordningarna anslutas för att undvika att bränna den seriella chip och som påverkar kommunikation.

OS: Android 4.4.2/android 5,1

Defend grad  IP65 (främre panel)

working miljö

  ● power  12V-24V DC (3A)

  ● working Temperatur -10~60 ℃

  ● storage Temperatur: -20~80 ℃

  ● working fuktighet  from 10 till 90% RH

Storlek

  ● shell strukturen  Metal

  ● Panel storlek  378.5x302.5  mm

  ● Trepanning storlek  360x 284 mm

Application område

  ● industrial kontroll detekteringsanordning instrument och mätare säkerhet övervakning medicinska apparater och instrument, intelligenta terminaler embedded hög-end ansökan.

  ● Support CAN-bussnätet utplacering.

Software support

  ● Support Eclipse  android Studio  QT Skaparen Visual Studio 2015/2017 development  support JAVA/C/C++/C# , osv.

  ● Easy ändra användarens-defined startbild.

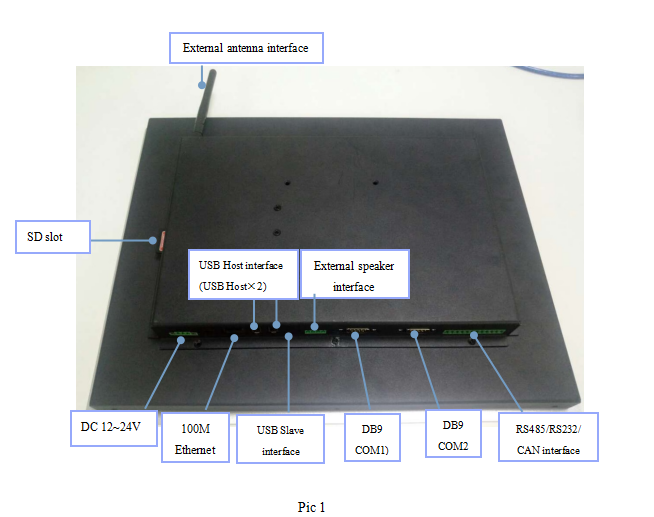

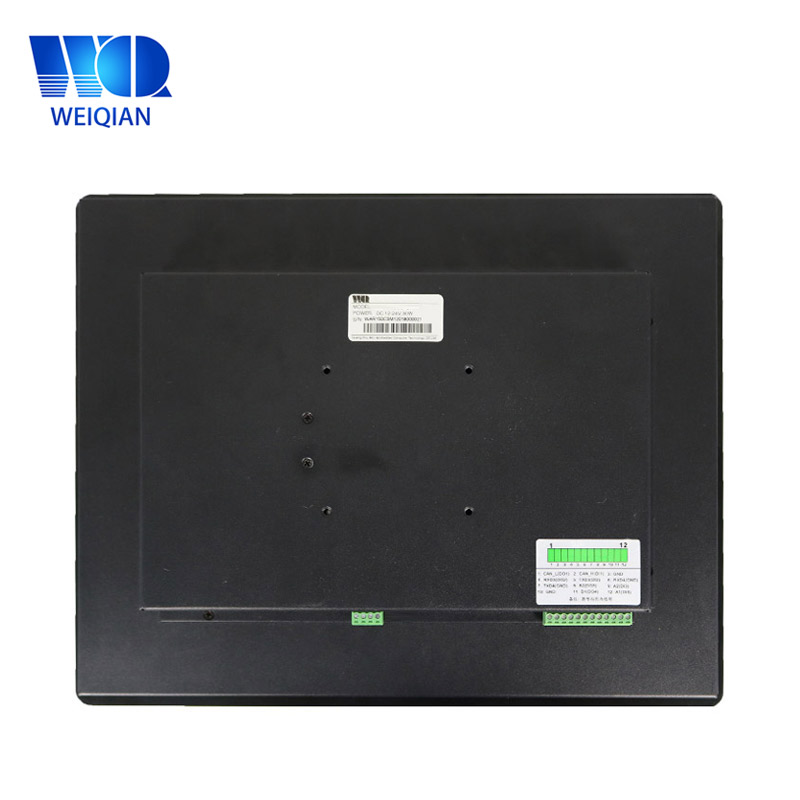

2. Interface definition

1. COM1-RS-485A             2. COM1-RS-485B              3. GND

2. 4. COM2-RS-485A           5. COM2-RS-485B              6. COM4-RS-232-TX

 7. COM4- RS-232-RX           8. COM3-RS-232-TX             9. COM3-RS-232-RX

 10. GND                     11. CANH                      12. CANL

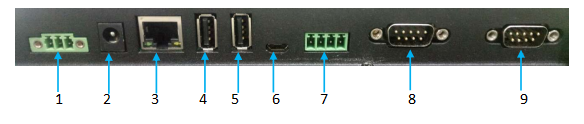

1. 3P  12-24V  Terminal effektingångsgränssnitt  2.  12-24V power adapteringångsgränssnitt

3  100M Ethernet-gränssnitt                . 4.  USB Värdgränssnitt   USB värd

5.  USB Värdgränssnitt   USB Host            6.  USB slavgränssnitt   USB Device

7.  External högtalare gränssnitt                8.   RS-232 COM1 gränssnitt   isolated

9.  RS-232 COM2 interface   isolated

2.1 RS-232 interface

4 channe ● serial port stöder den högsta-level baudrate 115200 bps. Det motsvarande gränssnittet in Android system säga COM1~COM4.

2.2 RS-485 interface

motsvarande port in Android-systemet är COM1 COM2, och COM1/COM2, multiplexing som RS-232 interface (COM1/COM2 )

.

2.3 Can Bus interface

funktion av Can-bus gränssnitt är optiona ● . Även, utan terminalmotstånd inuti, pls ange en gång inöd.

2.4 Power gränssnitt

2.5 \\ gränssnittnExternal högtalare

 right kanal OUTL -              2.  right kanal OUTL +

 left kanal OUTR -               4.  left kanal OUTR +

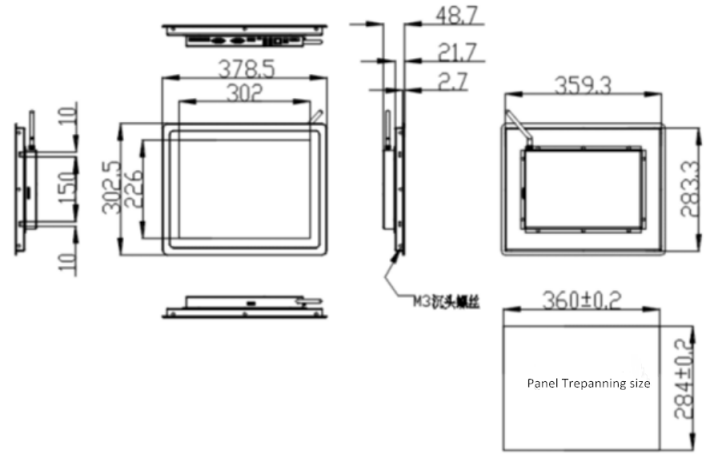

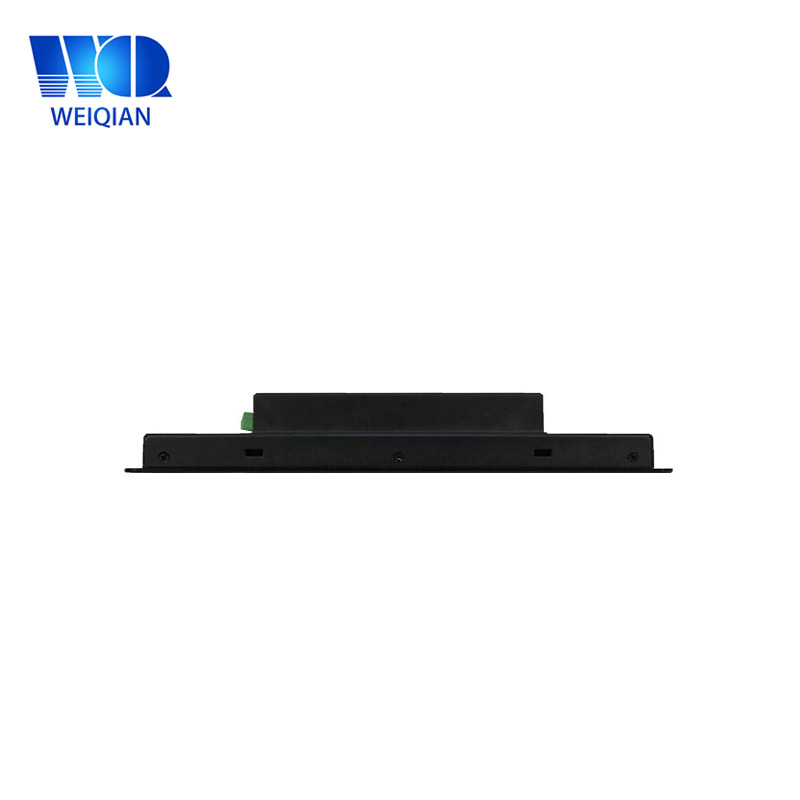

3.Exterior storlek

  378.5x302.5x48.7mm     Trepan storlek   360&120; 284# mm
