1.Parameters

Product modell

WLX-104R-AP20

Basic parametrar

● CPU: Cortex®-A8 arkitektur ; Frequency 1,0 GHz

● Memory: 512MB DDR3

● Flash  256MB Nandflash

Display skärmen

● Storlek  10 0,4 inch

● Resolution  800 × 600

● Wide-temperature typ  64K färger eller 260K färger

● LED backlight  lifetime>25 tusen timmar

Touch skärmen

4-wire Resistans pekskärm

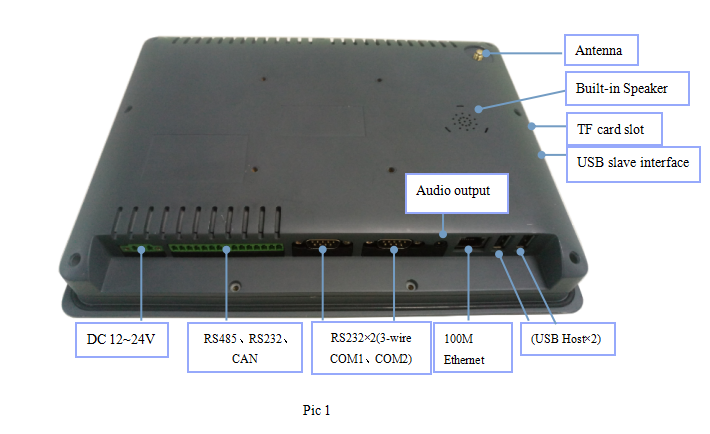

Hardware gränssnitt

● 5 kanal 3-wire RS-232 serial port (COM1, COM2, COM3, COM4, ​​ COM5), och 2 kanal (COM1/COM2) är multiplexering of RS-485 buss är COM5 en multiplexering av CAN.

● 1 kanal CAN-bussen.  optional.

● 1 channel USB device gränssnittet.

● 2 kanal USB värdgränssnitt  support vanligt USB device såsom mus, tangentbord, U disk, etc.

● 1 kanalisera 100M Ethernet-gränssnitt.

● 1 kanal SD/MMC kortplats, support TF-kort.

● 1 kanal 3.5mm audio utgångsgränssnitt.

● 1 kanal byggt-in gränssnitt högtalare.optional.

● 1 channe ● WIFI antenn interface.optional.

● DC 12V~24V isolat d industria ● power lösning  higher tillförlitlighet.

● Built-in WiFi module (valfritt)

atten

.

När den seriella porten är ansluten, GND tråd av de två anordningarna måste anslutas till undvika att bränna den seriella chip och som påverkar kommunikation.

OS

Linux

Defend grad

IP65 (främre panel)

working miljön

● power  DC 12V-24V /1A

● working temperatur  -10~60 ℃

● storage temperatur  -20~80 ℃

● working humidity from 10 till 90% RH

Storlek

● shell strukturen  plastic

● power  DC 12V-24V   24V som rekommendation

● panel storlek   280.9 × 212,3  mm

● trepanning storlek   268.6 × 200,1  mm

Application område

● industrial kontrolldetection anordning  instruments och mätare  security övervakning  medical apparater och instrument, intelligenta terminaler embedded hög-end ansökan

. ● Support Can bussnät driftsättning.

Software support

● Flash effekt-down skyddsfunktionen.

● Support Eclipse, QT Skaparen, arm linux gcc/g++kompilator, skal programmering, STL bibliotek, python2.7 utveckling, support JAVA//++/#osv.

● Easy ändra användarnamn-defined startbild

●nSupport bildskärm rotation (grad: 0 90/180/270) \\./

2Interface definition

\\.n

1. COM1

485A

-                       2. COM1 485B -3 .. GND

                             4. COM2 485A -5. COM2

485B

-                       6. COM4 TX of RS-232 -7. COM4

RX

of RS-232 -                 8. COM3 TX av RS 232--9. COM3

RX av RS

232--                10. GND  11 . CANH

                           12. CANL  13.

GND                             14. COM5 TX of RS-232 -15.

COM5 RX of RS-232 -

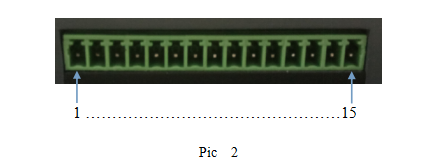

2.1

RS232 interface- 4 kanaler

 support den högsta level baudrate 115200 bps. Motsvarande gränssnitt i Linux-system är COM1COM5. Speciellt COM1 och COM2 har två utgångs typ som RS-232 och RS~485,-COM5 har två utgångs typ som RS-232 och CAN. -

2.2

RS485 interface- motsvarande port i Linux-system är COM1

COM2, vilket är samma UART med COM1

COM2 av RS/232 gränssnitt. Också, en 120 ohm (Ω) terminalmotstånd inuti./-

2.3

Can Businterface  funktion av CAN

Bus gränssnittet är valfritt. Också, en 120 ohm (Ω) terminal motstånd mellan CAN

och CAN-+-

2.4

Power gränssnitt as som visas i figuren:.

3.

Exterior storlek Exterior storlek

  280.9 × 212,3  mm   Trepanning storlek    268.6 × 200,1  mm
