1. Parameters

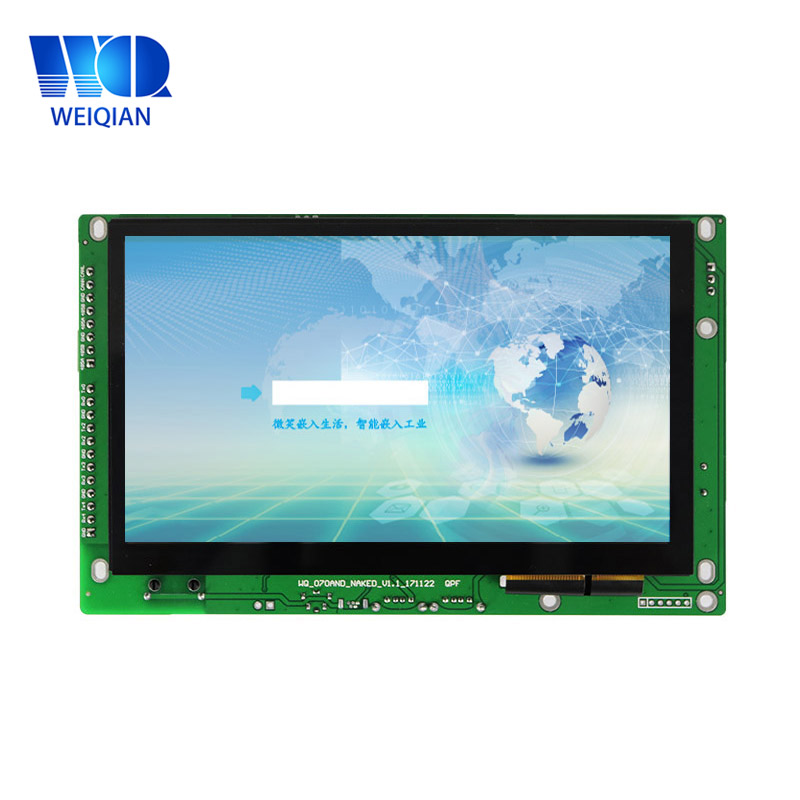

Product modell

war-070C (R)-SN10

Basic parametrar

● CPU:Quad-coreCortex®-A9 arkitektur;Frequency 1.4GHz

● Memory:1GB DDR3

● Flash:8GB

Display skärm

● Storlek:7 tum

● Resolution:1024 × 600

● Wide-temperature typ16000k färger eller 24-bittrue färger

● LED backlight:lifetime>25 tusen timmar

Touch skärmen

Capacitance/Resistance pekskärm

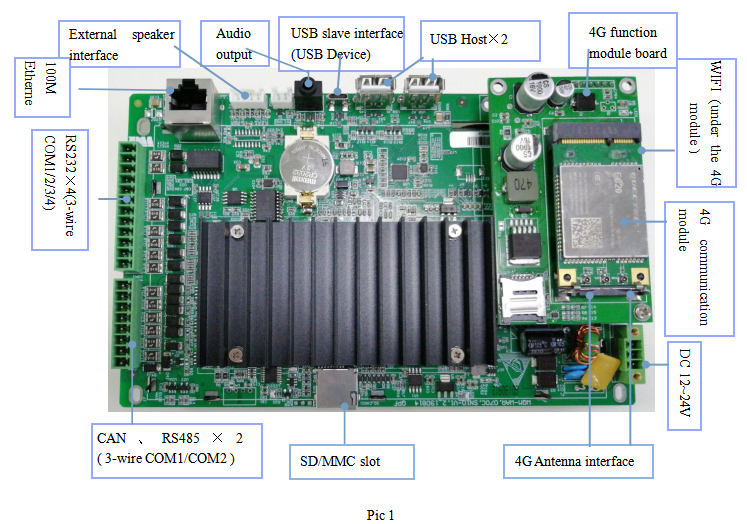

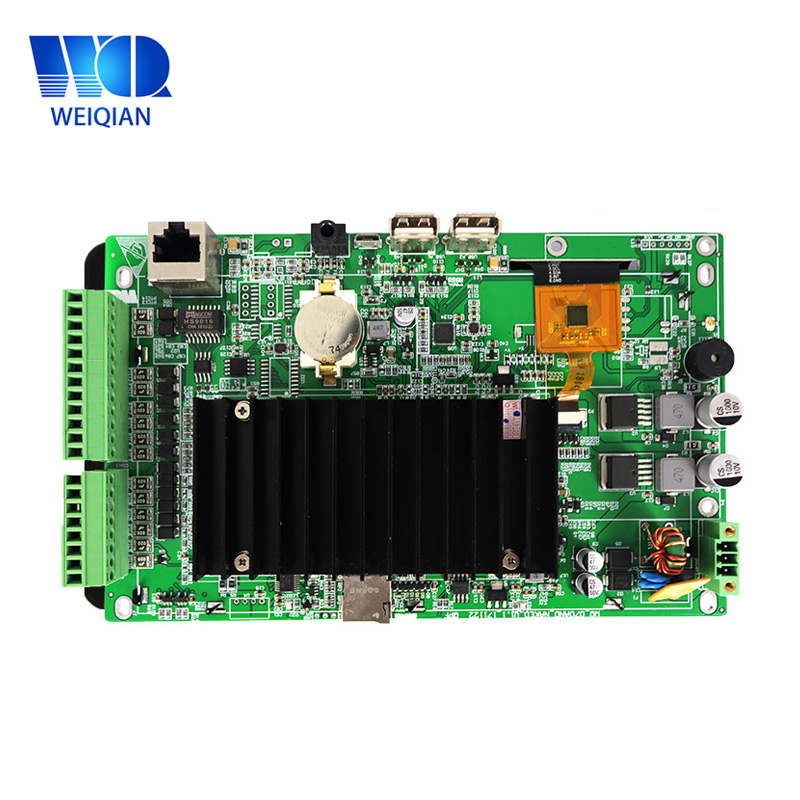

Hardware gränssnitt

● 4 kanal 3-wire RS-232 serial port(COM1COM2COM3COM4)(Isolation som tillval)

● 2 kanal RS-485 interface(COM1COM2)multiplexing as RS-232 (COM1COM2)(Isolation som tillval)

● 1 kanal isolerad CAN-bussgränssnitt. (valfritt)

● 1 kanal USB Device interfacesupport ADB connect till dator för utbyte av data och felsöknings ansökan.

● 2 kanal USB värdgränssnitt,support vanligt USB device såsom muskeyboardU disketc.

● 1 kanal 100M Ethernet-gränssnitt.

● 1 kanal SD/MMC slot,support mini SD/MMC kortet.

● 1 kanal 3.5mm earphone utgång interface

● .1 kanalhögtalare gränssnitt (byggd-in effektförstärkaren8Ω2w)(optional)

● 1 kanal 4G modul(optional.)

● 1 kanal WiFi gränssnitt .(optional)

● 1 kanal DC12V~24Vindustrial power lösninghigher tillförlitlighet.

A ttention

När den seriella porten är anslutenGND tråd av de två anordningarna måste anslutas till undvika att bränna den seriella chip och som påverkar kommunikation.

OS

android 4.4.2/android 5,1

Defend grad

/

working miljön

● power:DC 12V-24V(24V som rekommendation)

● working temperatur:-10~60 ℃

● storage temperatur:-20~80 ℃

● working fuktighet:10~90% RH

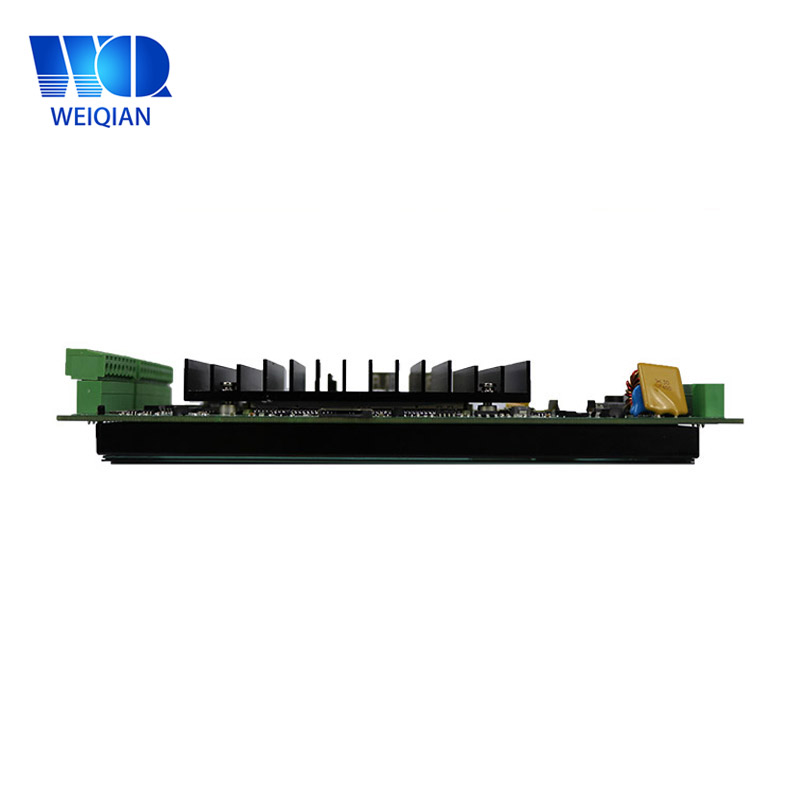

Storlek

● Ingen shell

● Storlek:188 × 117 × 41(mm)

Application område

● industrial kontroll,detection anordninginstruments och mätaresecurity övervakningmedical apparat och instrumentintelligent terminaler embedded hög-end ansökan.

● Support CAN-bussnät.

Softwa re support

● Support Eclipseandroid StudioQT SkaparenVisual Studio 2015/2017 developmentsupport JAVA/C/C++/C# etc.

●Easy ändra användarens-defined startbild.

2 .Interface definition

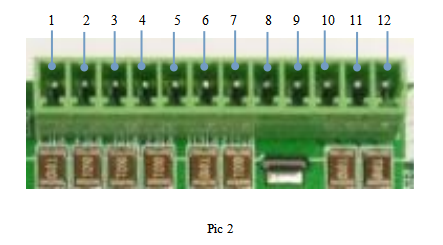

1. COM1-TX0 ofRS-232

2.COM1-RX0 ofRS-232

3.GND

4.COM2-TX2 ofRS-232

5.COM2-RX2 ofRS-232

6.GND

7.COM3-TX3 ofRS-232

8.COM3-RX3 ofRS-232

9   GND

10.  COM4-TX4 ofRS-232

11. COM4-RX4 ofRS-232

12. GND

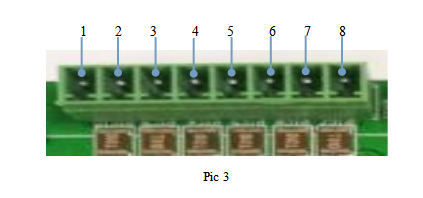

1. CANL

2. CANH

3. GND

4. COM2-485B

6 n5. -COM2485A

\\.  GND

7.  COM1485B-

8  COM1485A-.

 2.1RS232-interface

4 kanal RS232-serial port ,support den högstalevel baudrate 115200 bps. Motsvarande-interfacei androidsystem är COM1COM4.~

2.2RS485-interface

motsvarande port iandroidsystem säga COM1,COM2.

2.3Can Businterface

funktion av Canbus gränssnittet är valfritt-

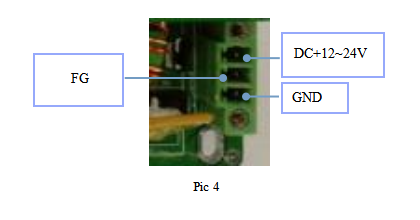

2.4 Ström gränssnitt

as som visas i figuren:

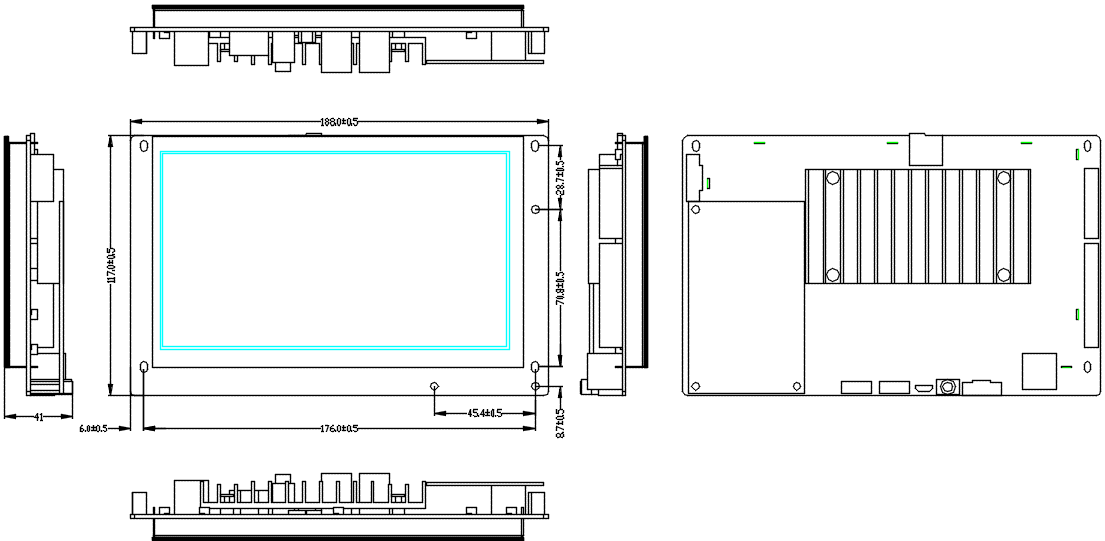

 3.Exterior storlek

Exterior storlek:188x117x41(mm)
