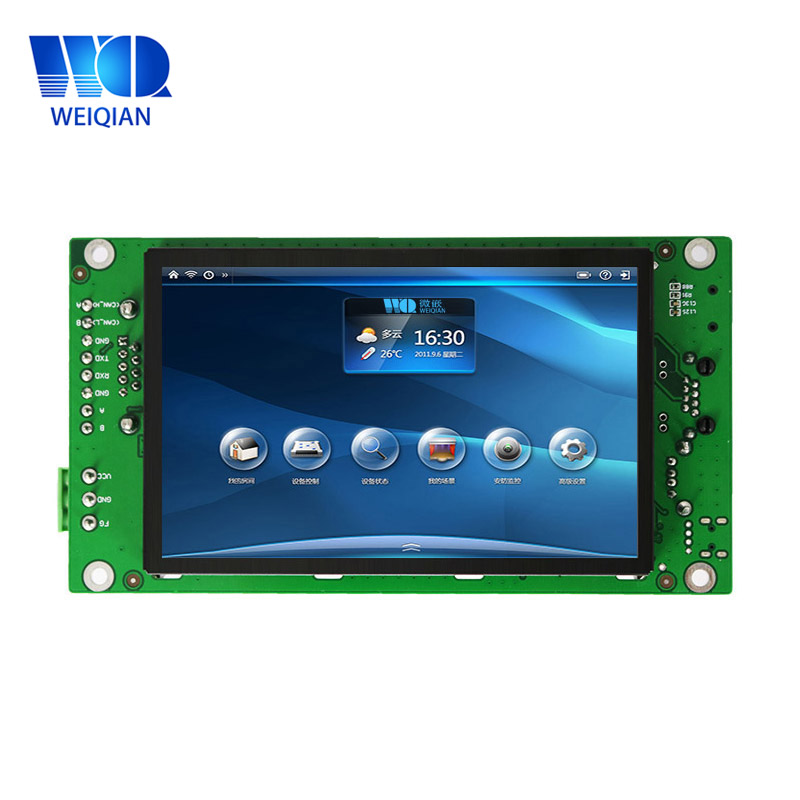

1. Parameters

Product modell

WLT-043R-NN00

Basic parametrar

●CPU:ARM9 arkitektur;Frequency 300MHZ

● Memory: 64MB DDR2

● Flash:128MB Nandflash

Display skärmen

● Storlek:4.3 tum

● Resolution:480 × 272

● Wide-temperature typ64K färger eller 260K färger

● LED bakgrundsbelysning:lifetime>25000 timmar

Touch skärm

4-wire motstånd pekskärm(driver inuti)

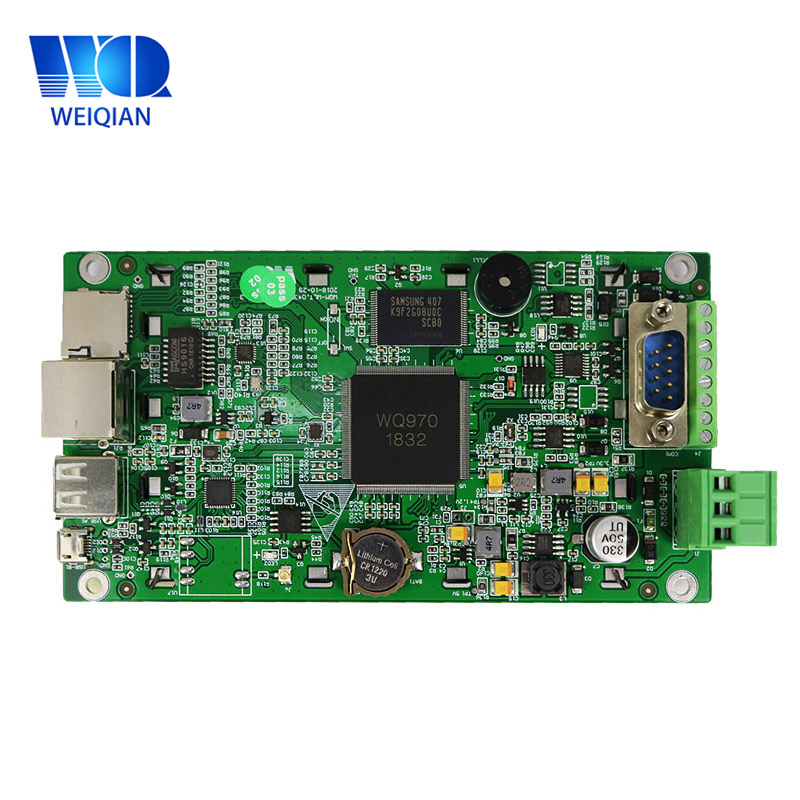

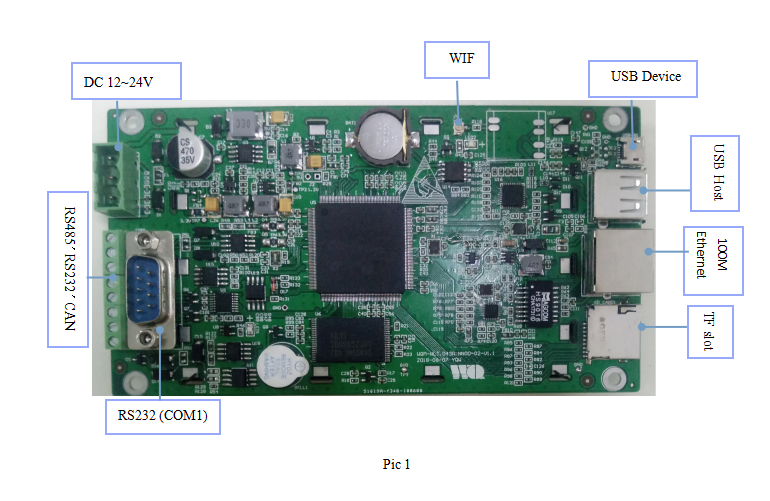

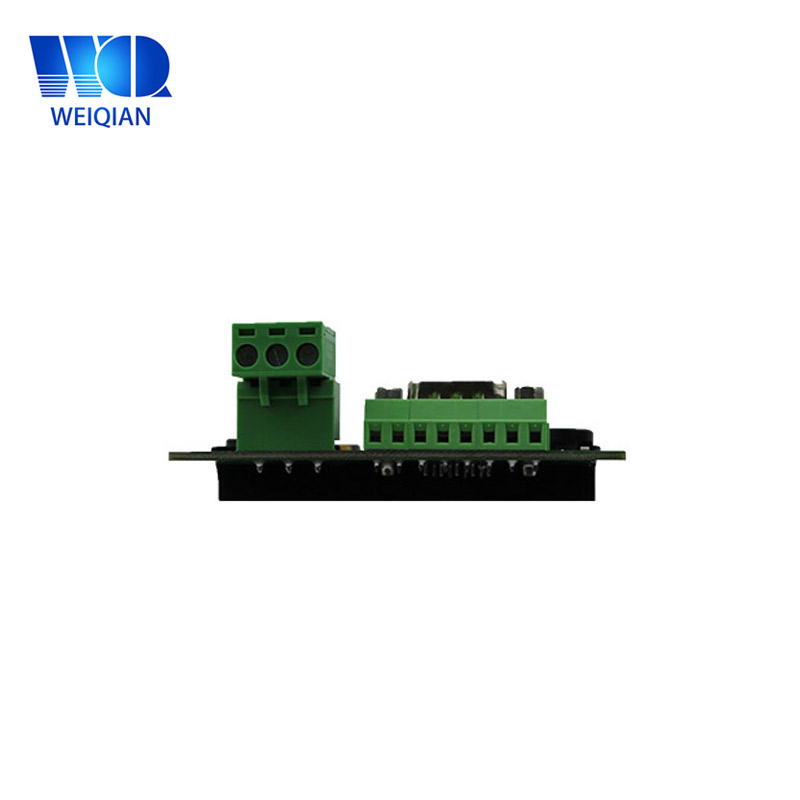

Hardware gränssnitt

● 1 kanal DB9 gränssnitt(COM1).

● 1 kanal 3-wire RS-232 seriell port(COM2)

● 2 kanal RS-485 gränssnitt(COM3COM7),nCOM3 är \\ en multiplexering av CANCOM3 som standard

● . En kanal USB-enhet gränssnittsupport ActiveSync ansluta till PC för utbyte av data och felsöknings ansökan.

● 1 channel USB värdgränssnittsupport vanligt USB-enhet såsom muskeyboard U disk etc.

● 1 kanal 100M Ethernet-gränssnitt.

● 1 kanal TF slotsupport SD TF kortet./

● 1 kanal CAN-gränssnitt(driver inuti)(optional)

● 1 kanal DC12V24V~Power Input gränssnittet.

atten

När den seriella porten är anslutenGND tråd av de två anordningarna måste anslutas till undvika att bränna den seriella chip och som påverkar kommunikation.

OS

Windows CE 6,0

Defend grad

 /

working miljö

● Power: DC 12V24V~600mA

● working temperatur:10-60 ℃~

● Storage temperatur:20-80 ℃~

● working fuktighet:1090% RH~

Storlek

● Ingen shell

● power:DC1224V~

● Storlek:144x77.7x25.3 (mm)

● trepanning storlek:108x69.5 (mm)

Application område

● industrial kontrolldetection anordninginstruments och mätaresecurity övervakningmedical apparater och instrumentintelligent terminaler inbäddade hög end ansökan.-

Software support

● Flash filsystemet FAT skyddsfunktion

● ide. Visual Studio 20052008.net/(.net 2,0 Kompakt),EVC ++Labview utveckling.

● Easy förändring användarendefined startbild.-

● Support bildskärm rotation(degree: 090/180/270/)

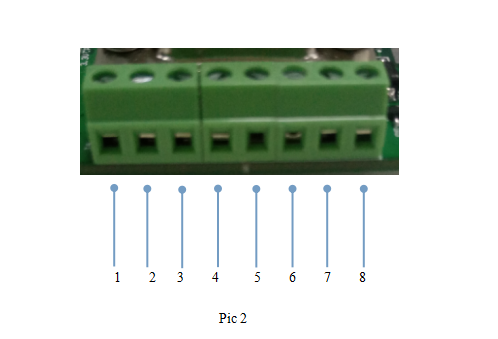

2  .Interface definition

1. COM7 485B-

2. COM7485A-

3. GND

4 COM2RX av RS-232-

5.. COM2TX av RS-232-

6 GND

7 COM3485B- (CANL)

8 COM3 485A- (CANH)

2.1 RS 232-interface

2 kanal seriell portsupport högsta level baudrate115200bps. Motsvarande gränssnitt i Linux-system är COM1-COM2.~

2.2 RS 485-interface

motsvarande port i Linux-system är COM3COM7.

2.3 CAN Businterface

-funktion Canbus gränssnittet är valfritt-. Ocksåwithout terminalresistens inne PLs anger en gång inöd.

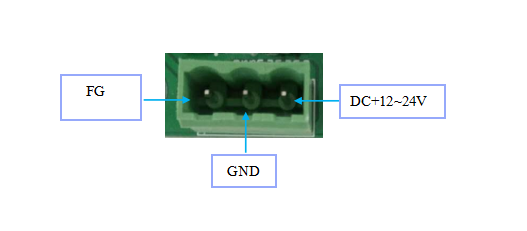

2.4 Power gränssnitt

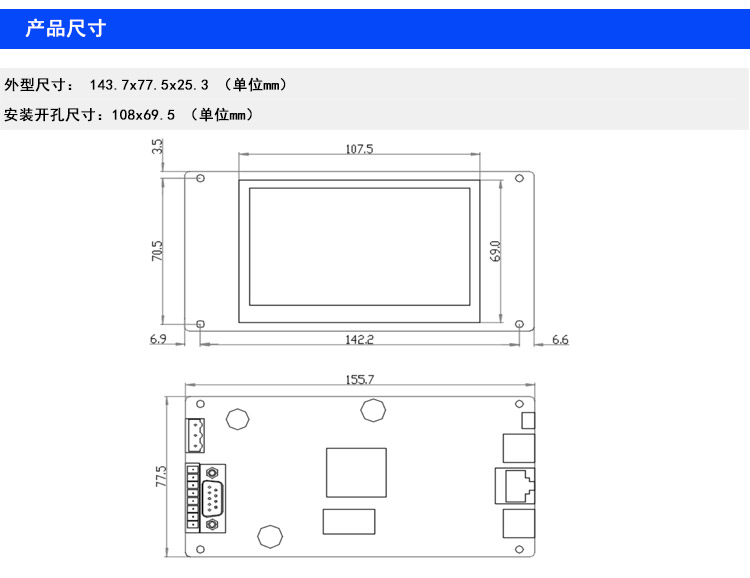

3. Exterior storlek

Exterior storlek:144x77.5x25.3(mm)        Trepanning storlek:108x69. 5 (mm)
